Proline Promag 55 PROFIBUS DP/PA
Endress+Hauser
4.3.4

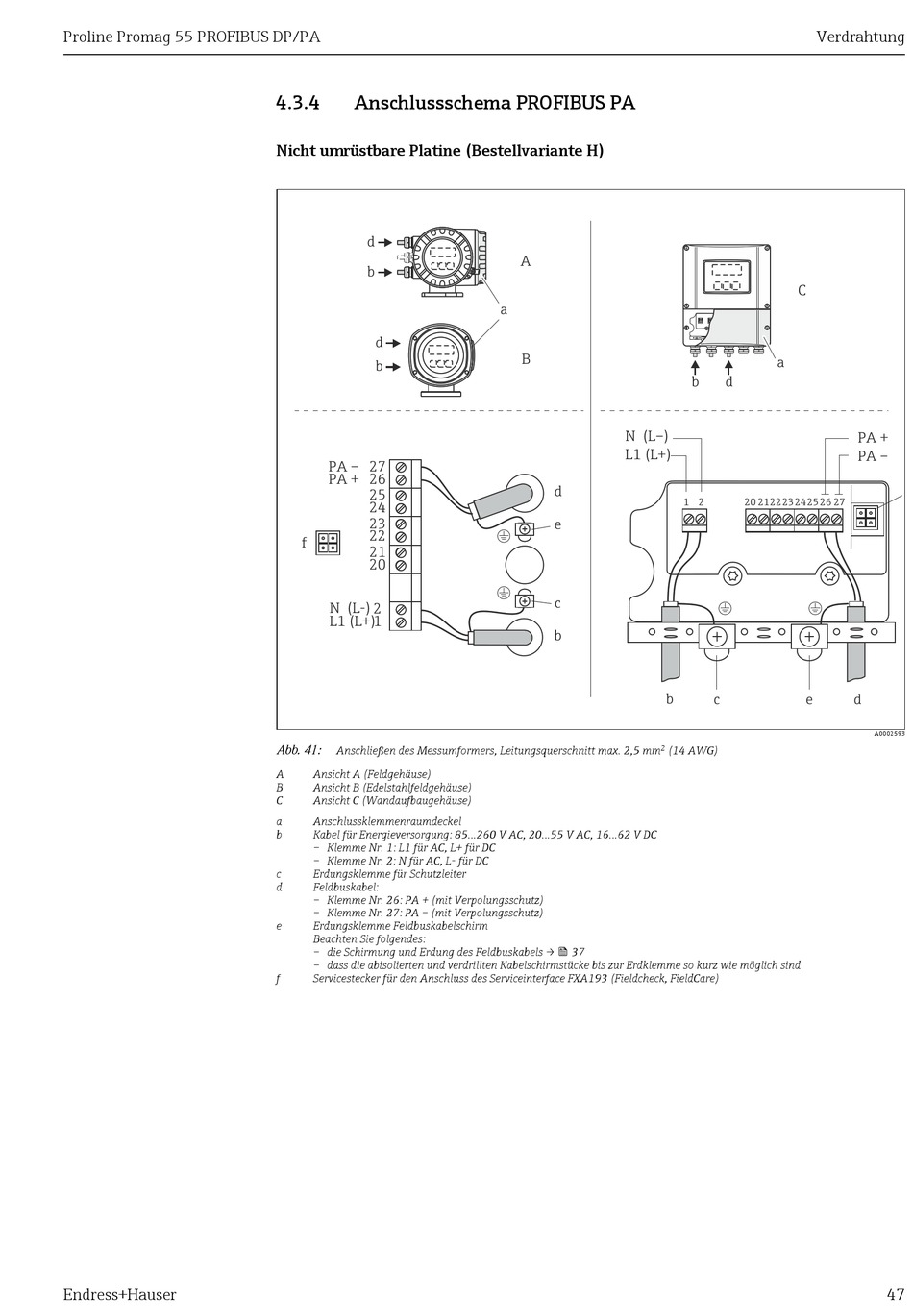

Anschlussschema PROFIBUS PA
Nicht umrüstbare Platine (Bestellvariante H)
d
b
d
b
PA –
27
PA +
26
25
24
23
22
f
21
20
N (L-)
2
L1 (L+)
1
Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm
Abb. 41:
A
Ansicht A (Feldgehäuse)
B
Ansicht B (Edelstahlfeldgehäuse)
C
Ansicht C (Wandaufbaugehäuse)
a
Anschlussklemmenraumdeckel
b
Kabel für Energieversorgung: 85...260 V AC, 20...55 V AC, 16...62 V DC
– Klemme Nr. 1: L1 für AC, L+ für DC
– Klemme Nr. 2: N für AC, L- für DC
c
Erdungsklemme für Schutzleiter
d
Feldbuskabel:
– Klemme Nr. 26: PA + (mit Verpolungsschutz)
– Klemme Nr. 27: PA – (mit Verpolungsschutz)
e
Erdungsklemme Feldbuskabelschirm
Beachten Sie folgendes:
– die Schirmung und Erdung des Feldbuskabels → 37
– dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme so kurz wie möglich sind
f
Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, FieldCare)
A
a
B
N (L–)
L1 (L+)
d
e
c
b
b
2
(14 AWG)
Verdrahtung
C
a
b
d
2425 26 27
1 2
20 21
2223
c
e
d
PA +
PA –
A0002593
47
