Störungsbehebung
134
9.6.2
PROFIBUS PA
8
7

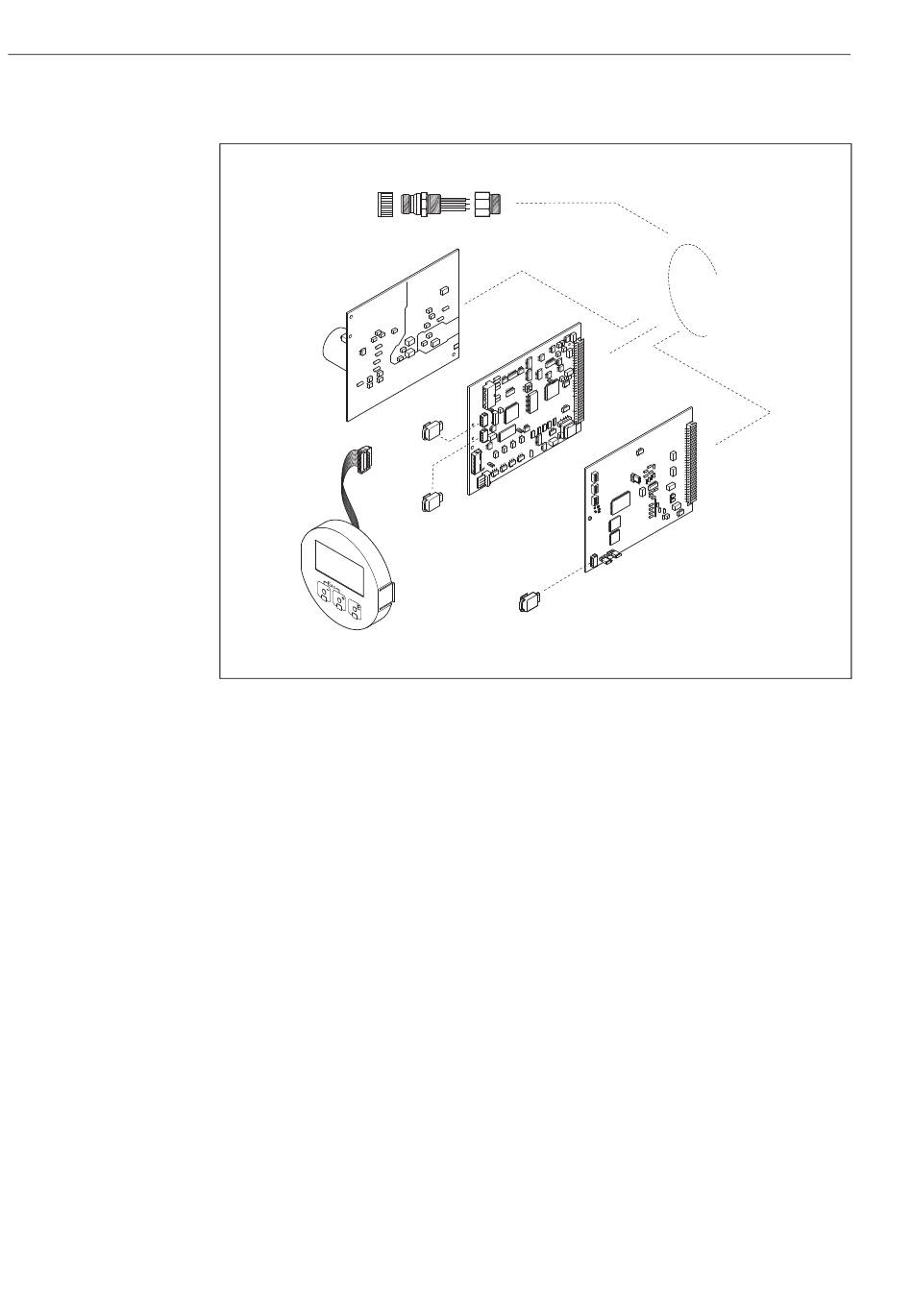

Abb. 75:
Ersatzteile für Messumformer PROFIBUS PA (Feld- und Wandaufbaugehäuse)
1
Netzteilplatine (20...260 V AC, 20...64 V DC)
2
Messverstärkerplatine
3
I/O-Platine (COM Modul), nicht umrüstbar
4
S-DAT (Sensor-Datenspeicher)
5
T-DAT (Messumformer-Datenspeicher)
6
F-CHIP (Funktions-Chip für optionale Software)
7
Anzeigemodul
8
Feldbus-Gerätestecker bestehend aus Schutzkappe, Stecker, Adapterstück PG 13,5/M20,5
(nur für PROFIBUS PA, Bestellnr. 50098037)
1
2
4
5
6
Proline Promag 55 PROFIBUS DP/PA
3
Endress+Hauser
A0004780
