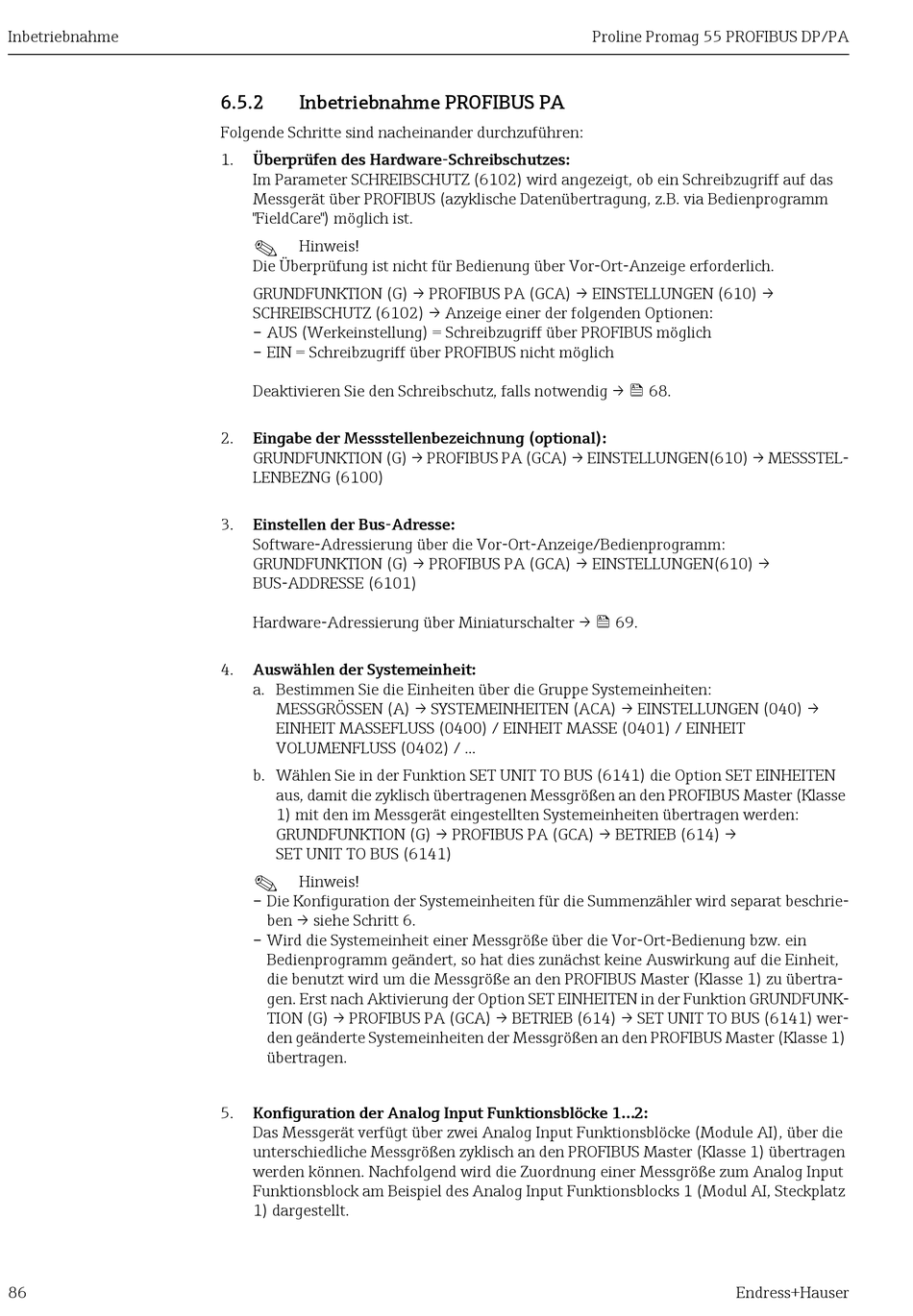

Inbetriebnahme
86
6.5.2 Inbetriebnahme PROFIBUS PA
Folgende Schritte sind nacheinander durchzuführen:
1. Überprüfen des Hardware-Schreibschutzes:
Im Parameter SCHREIBSCHUTZ (6102) wird angezeigt, ob ein Schreibzugriff auf das
Messgerät über PROFIBUS (azyklische Datenübertragung, z.B. via Bedienprogramm
"FieldCare") möglich ist.
!
Hinweis!
Die Überprüfung ist nicht für Bedienung über Vor-Ort-Anzeige erforderlich.
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → EINSTELLUNGEN (610) →
SCHREIBSCHUTZ (6102) → Anzeige einer der folgenden Optionen:
– AUS (Werkeinstellung) = Schreibzugriff über PROFIBUS möglich
– EIN = Schreibzugriff über PROFIBUS nicht möglich
Deaktivieren Sie den Schreibschutz, falls notwendig →  68.
2. Eingabe der Messstellenbezeichnung (optional):
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → EINSTELLUNGEN(610) → MESSSTEL-
LENBEZNG (6100)
3. Einstellen der Bus-Adresse:
Software-Adressierung über die Vor-Ort-Anzeige/Bedienprogramm:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → EINSTELLUNGEN(610) →
BUS-ADDRESSE (6101)
Hardware-Adressierung über Miniaturschalter →  69.
4. Auswählen der Systemeinheit:
a. Bestimmen Sie die Einheiten über die Gruppe Systemeinheiten:
MESSGRÖSSEN (A) → SYSTEMEINHEITEN (ACA) → EINSTELLUNGEN (040) →
EINHEIT MASSEFLUSS (0400) / EINHEIT MASSE (0401) / EINHEIT
VOLUMENFLUSS (0402) / ...
b. Wählen Sie in der Funktion SET UNIT TO BUS (6141) die Option SET EINHEITEN
aus, damit die zyklisch übertragenen Messgrößen an den PROFIBUS Master (Klasse
1) mit den im Messgerät eingestellten Systemeinheiten übertragen werden:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → BETRIEB (614) →
SET UNIT TO BUS (6141)
!
Hinweis!
– Die Konfiguration der Systemeinheiten für die Summenzähler wird separat beschrie-
ben → siehe Schritt 6.
– Wird die Systemeinheit einer Messgröße über die Vor-Ort-Bedienung bzw. ein
Bedienprogramm geändert, so hat dies zunächst keine Auswirkung auf die Einheit,
die benutzt wird um die Messgröße an den PROFIBUS Master (Klasse 1) zu übertra-
gen. Erst nach Aktivierung der Option SET EINHEITEN in der Funktion GRUNDFUNK-
TION (G) → PROFIBUS PA (GCA) → BETRIEB (614) → SET UNIT TO BUS (6141) wer-
den geänderte Systemeinheiten der Messgrößen an den PROFIBUS Master (Klasse 1)
übertragen.
5. Konfiguration der Analog Input Funktionsblöcke 1...2:
Das Messgerät verfügt über zwei Analog Input Funktionsblöcke (Module AI), über die
unterschiedliche Messgrößen zyklisch an den PROFIBUS Master (Klasse 1) übertragen
werden können. Nachfolgend wird die Zuordnung einer Messgröße zum Analog Input
Funktionsblock am Beispiel des Analog Input Funktionsblocks 1 (Modul AI, Steckplatz
1) dargestellt.
