Bedienung
#
66
5.6.4
Konfiguration Stromausgang
Die Konfiguration des Stromausgangs als "aktiv" oder "passiv" erfolgt über verschiedene
Steckbrücken auf dem Strom-Sub-Modul.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung.
Vergewissern Sie sich, dass die Energieversorgung ausgeschaltet ist, bevor Sie die
Elektronikraumabdeckung entfernen.
1.
Energieversorgung ausschalten.
2.
I/O-Platine ausbauen → 135.
3.
Steckbrücken positionieren (siehe Abbildung).
"
Achtung!
Zerstörungsgefahr von Messgeräten! Beachten Sie die in der Abbildung angegeben
Positionen der Steckbrücken genau. Falsch gesteckte Brücken können zu Überströmen
führen und damit das Messgerät selber oder extern angeschlossene Geräte zerstören!
4.
Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
1
2
3
4
3
U T
1
2
T P
3
O U
4
T /
1
P U
2
I N
3
4
4
U T
T P
O U
T /
P U
I N

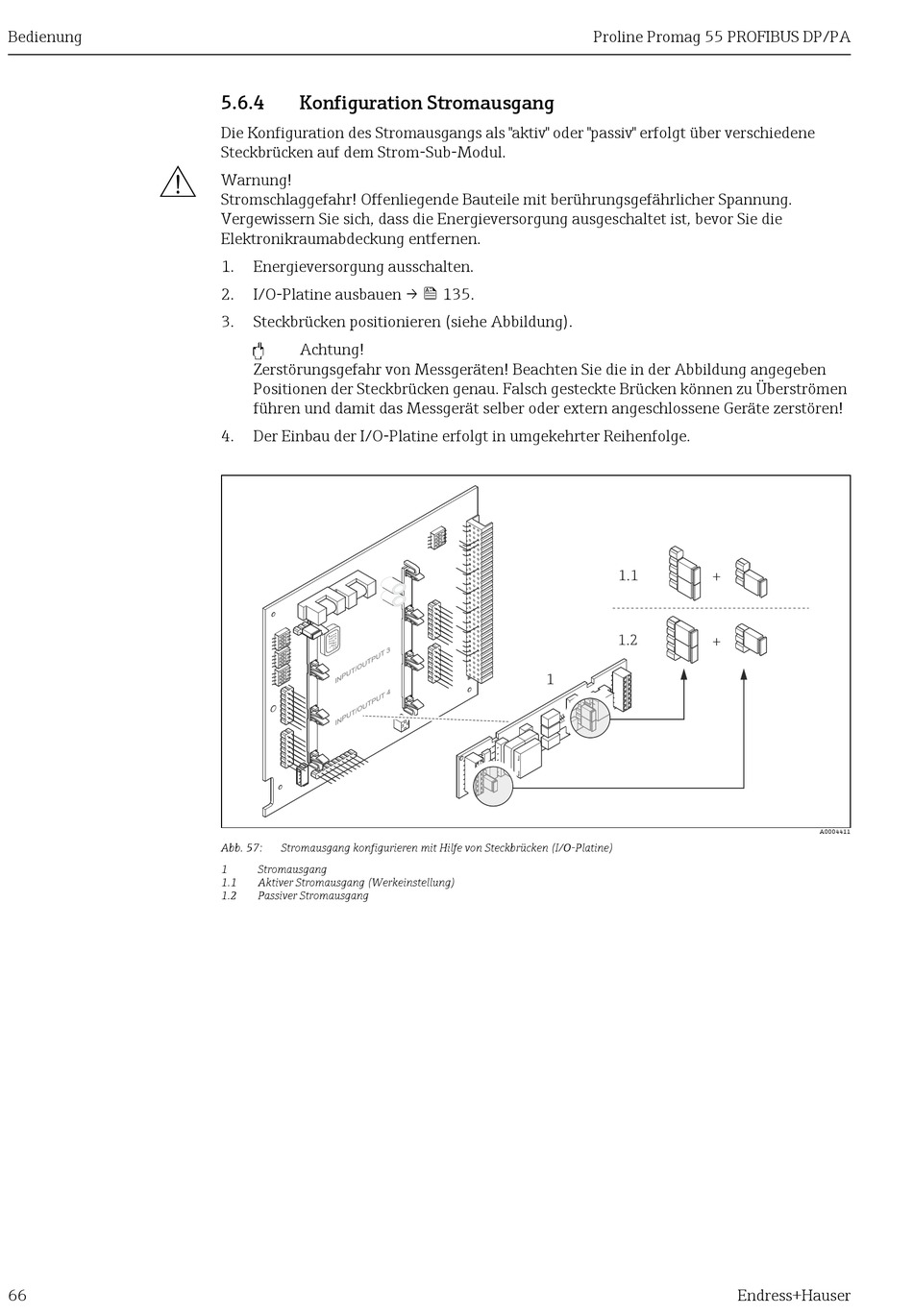

Abb. 57:
Stromausgang konfigurieren mit Hilfe von Steckbrücken (I/O-Platine)
1
Stromausgang
1.1
Aktiver Stromausgang (Werkeinstellung)
1.2
Passiver Stromausgang
Proline Promag 55 PROFIBUS DP/PA
1
2
3
4
1
1.1
+
1.2
+
Endress+Hauser
A0004411
