Proline Promag 55 PROFIBUS DP/PA
"
Endress+Hauser
9

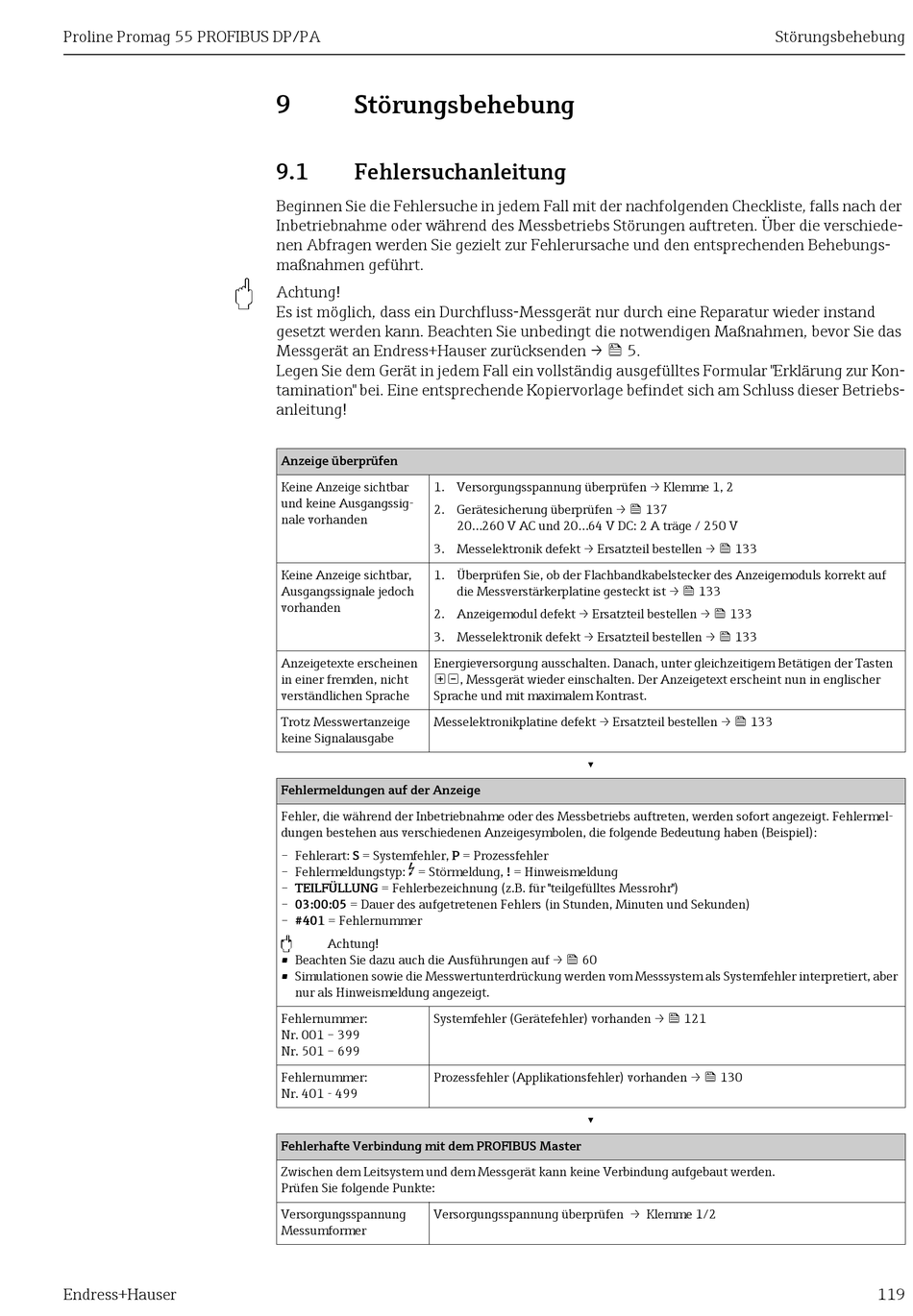

Störungsbehebung
9.1
Fehlersuchanleitung
Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der
Inbetriebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiede-
nen Abfragen werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungs-
maßnahmen geführt.
Achtung!
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder instand
gesetzt werden kann. Beachten Sie unbedingt die notwendigen Maßnahmen, bevor Sie das
Messgerät an Endress+Hauser zurücksenden → 5.
Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kon-
tamination" bei. Eine entsprechende Kopiervorlage befindet sich am Schluss dieser Betriebs-
anleitung!
Anzeige überprüfen
Keine Anzeige sichtbar
1. Versorgungsspannung überprüfen → Klemme 1, 2
und keine Ausgangssig-
2. Gerätesicherung überprüfen → 137
nale vorhanden
3. Messelektronik defekt → Ersatzteil bestellen → 133
Keine Anzeige sichtbar,
1. Überprüfen Sie, ob der Flachbandkabelstecker des Anzeigemoduls korrekt auf
Ausgangssignale jedoch
vorhanden
2. Anzeigemodul defekt → Ersatzteil bestellen → 133
3. Messelektronik defekt → Ersatzteil bestellen → 133
Anzeigetexte erscheinen
Energieversorgung ausschalten. Danach, unter gleichzeitigem Betätigen der Tasten
in einer fremden, nicht
, Messgerät wieder einschalten. Der Anzeigetext erscheint nun in englischer
verständlichen Sprache
Sprache und mit maximalem Kontrast.
Trotz Messwertanzeige
Messelektronikplatine defekt → Ersatzteil bestellen → 133
keine Signalausgabe
Fehlermeldungen auf der Anzeige
Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Fehlermel-
dungen bestehen aus verschiedenen Anzeigesymbolen, die folgende Bedeutung haben (Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
$
– Fehlermeldungstyp:
= Störmeldung, ! = Hinweismeldung
– TEILFÜLLUNG = Fehlerbezeichnung (z.B. für "teilgefülltes Messrohr")
– 03:00:05 = Dauer des aufgetretenen Fehlers (in Stunden, Minuten und Sekunden)
– #401 = Fehlernummer
"
Achtung!
• Beachten Sie dazu auch die Ausführungen auf → 60
• Simulationen sowie die Messwertunterdrückung werden vom Messsystem als Systemfehler interpretiert, aber
nur als Hinweismeldung angezeigt.
Fehlernummer:
Systemfehler (Gerätefehler) vorhanden → 121
Nr. 001 – 399
Nr. 501 – 699
Fehlernummer:
Prozessfehler (Applikationsfehler) vorhanden → 130
Nr. 401 - 499
Fehlerhafte Verbindung mit dem PROFIBUS Master
Zwischen dem Leitsystem und dem Messgerät kann keine Verbindung aufgebaut werden.
Prüfen Sie folgende Punkte:
Versorgungsspannung
Versorgungsspannung überprüfen → Klemme 1/2
Messumformer
20...260 V AC und 20...64 V DC: 2 A träge / 250 V
die Messverstärkerplatine gesteckt ist → 133
▾
▾
Störungsbehebung
119
