Verdrahtung
#
38
4.2

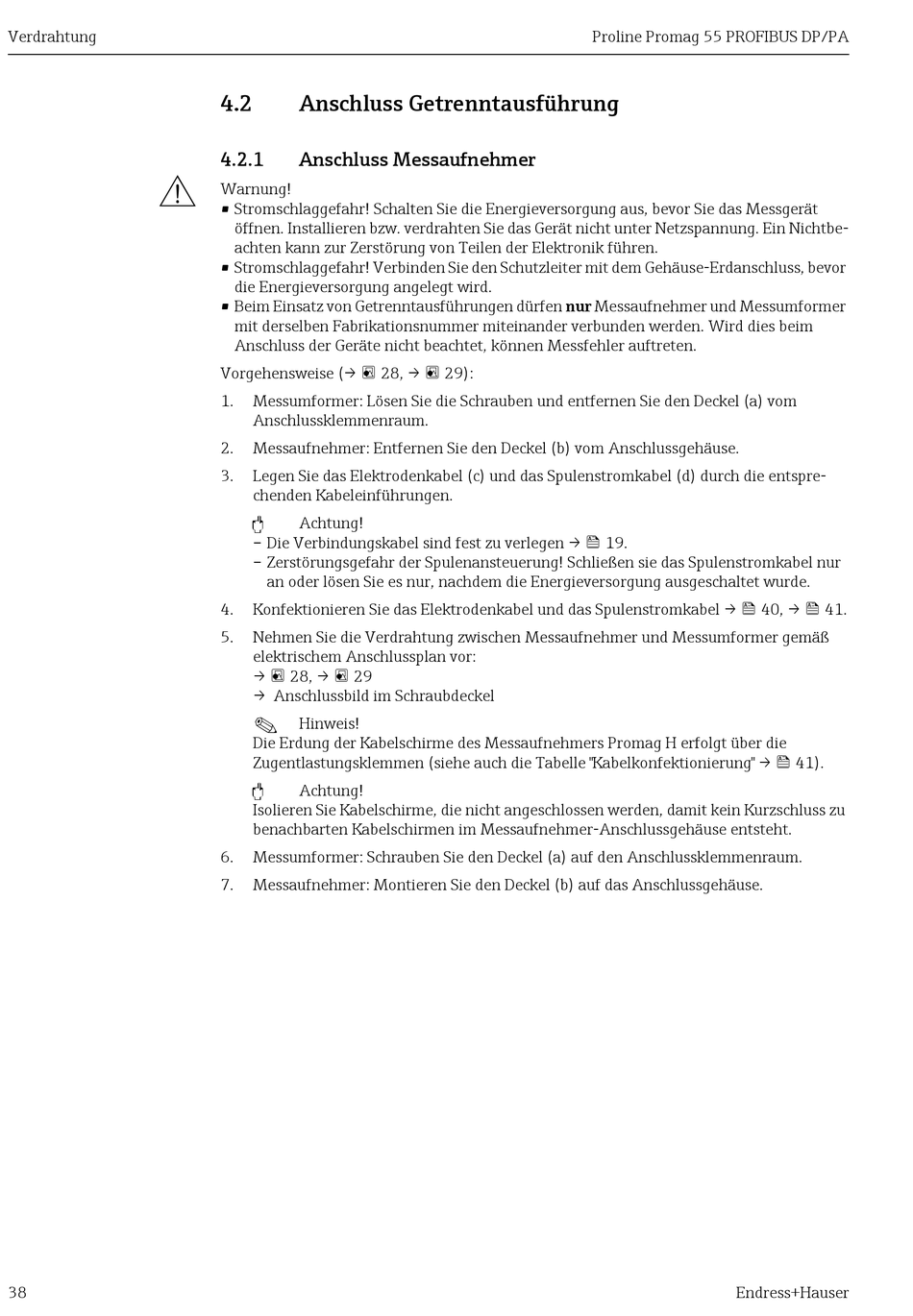

Anschluss Getrenntausführung
4.2.1
Anschluss Messaufnehmer
Warnung!
• Stromschlaggefahr! Schalten Sie die Energieversorgung aus, bevor Sie das Messgerät
öffnen. Installieren bzw. verdrahten Sie das Gerät nicht unter Netzspannung. Ein Nichtbe-
achten kann zur Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor
die Energieversorgung angelegt wird.
• Beim Einsatz von Getrenntausführungen dürfen nur Messaufnehmer und Messumformer
mit derselben Fabrikationsnummer miteinander verbunden werden. Wird dies beim
Anschluss der Geräte nicht beachtet, können Messfehler auftreten.
Vorgehensweise (→ 28, → 29):
1.
Messumformer: Lösen Sie die Schrauben und entfernen Sie den Deckel (a) vom
Anschlussklemmenraum.
2.
Messaufnehmer: Entfernen Sie den Deckel (b) vom Anschlussgehäuse.
3.
Legen Sie das Elektrodenkabel (c) und das Spulenstromkabel (d) durch die entspre-
chenden Kabeleinführungen.
"
Achtung!
– Die Verbindungskabel sind fest zu verlegen → 19.
– Zerstörungsgefahr der Spulenansteuerung! Schließen sie das Spulenstromkabel nur
an oder lösen Sie es nur, nachdem die Energieversorgung ausgeschaltet wurde.
4.
Konfektionieren Sie das Elektrodenkabel und das Spulenstromkabel → 40, → 41.
5.
Nehmen Sie die Verdrahtung zwischen Messaufnehmer und Messumformer gemäß
elektrischem Anschlussplan vor:
→ 28, → 29
→ Anschlussbild im Schraubdeckel
!
Hinweis!
Die Erdung der Kabelschirme des Messaufnehmers Promag H erfolgt über die
Zugentlastungsklemmen (siehe auch die Tabelle "Kabelkonfektionierung" → 41).
"
Achtung!
Isolieren Sie Kabelschirme, die nicht angeschlossen werden, damit kein Kurzschluss zu
benachbarten Kabelschirmen im Messaufnehmer-Anschlussgehäuse entsteht.
6.
Messumformer: Schrauben Sie den Deckel (a) auf den Anschlussklemmenraum.
7.
Messaufnehmer: Montieren Sie den Deckel (b) auf das Anschlussgehäuse.
Proline Promag 55 PROFIBUS DP/PA
Endress+Hauser
