Proline Promag 55 PROFIBUS DP/PA
Endress+Hauser
4.3.3
Anschlussschema PROFIBUS DP
Nicht umrüstbare Platine (Bestellvariante J)
d
g
b
d
g
b
A (RxD/TxD-N)
27
B (
RxD/TxD-P
)
26
DGND
25
+5 V
24
23
22
f
21
20
N (L-)
2
L1 (L+)
1

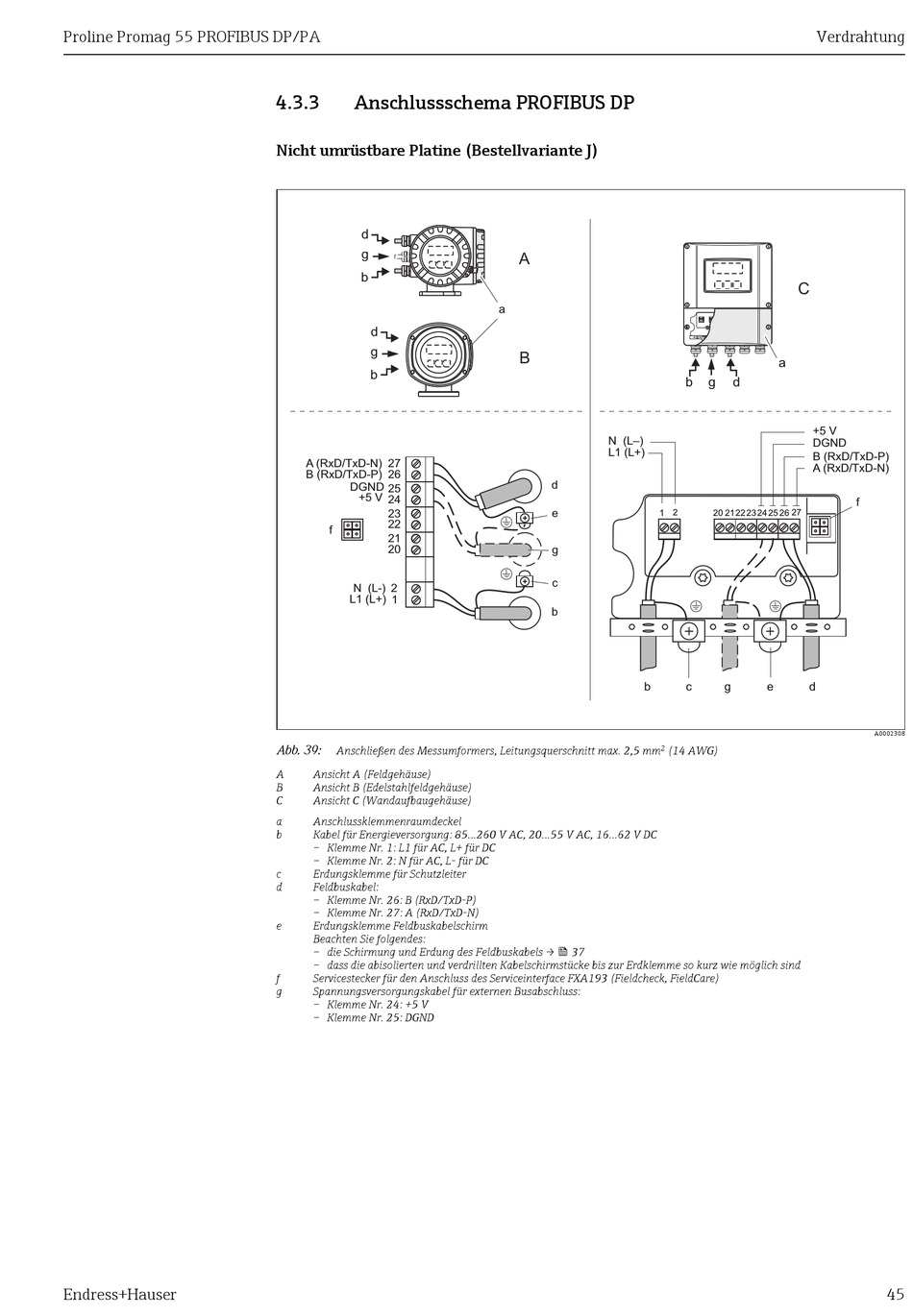

Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm
Abb. 39:
A
Ansicht A (Feldgehäuse)
B
Ansicht B (Edelstahlfeldgehäuse)
C
Ansicht C (Wandaufbaugehäuse)
a
Anschlussklemmenraumdeckel
b
Kabel für Energieversorgung: 85...260 V AC, 20...55 V AC, 16...62 V DC
– Klemme Nr. 1: L1 für AC, L+ für DC
– Klemme Nr. 2: N für AC, L- für DC
c
Erdungsklemme für Schutzleiter
d
Feldbuskabel:
– Klemme Nr. 26: B (RxD/TxD-P)
– Klemme Nr. 27: A (RxD/TxD-N)
e
Erdungsklemme Feldbuskabelschirm
Beachten Sie folgendes:
– die Schirmung und Erdung des Feldbuskabels → 37
– dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme so kurz wie möglich sind
f
Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, FieldCare)
g
Spannungsversorgungskabel für externen Busabschluss:
– Klemme Nr. 24: +5 V
– Klemme Nr. 25: DGND
A
a
B
N (L–)
L1 (L+)
d
e
1 2
g
c
b
b
2
(14 AWG)
Verdrahtung
C
a
b
g
d
+5 V
DGND
B (
RxD/TxD-P
A (RxD/TxD-N)
f
20 21
22 23
24 25 26 27
c
g
e
d
)
A0002308
45
