Bedienung
#
64
5.6.2
Einstellen der Geräteadresse
Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Gültige
Geräteadressen liegen im Bereich 1...126. In einem PROFIBUS DP/PA Netz kann jede
Adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Adresse wird das Mess-
gerät vom Master nicht erkannt. Alle Messgeräte werden ab Werk mit der Adresse 126 und
Software-Adressierung ausgeliefert.
Adressierung über Vor-Ort-Bedienung
Die Adressierung erfolgt in der Funktion BUS-ADRESSE (6101) → siehe Handbuch
"Beschreibung Gerätefunktionen".
Adressierung über Miniaturschalter
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Verge-
wissern Sie sich, dass die Energieversorgung ausgeschaltet ist, bevor Sie die Elektronik-
raumabdeckung entfernen.
1.
Zylinderschraube der Sicherungskralle mit Innensechskant (3 mm / 0,12 in) lösen.
2.
Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3.
Entfernen Sie die Vor-Ort-Anzeige (falls vorhanden), indem Sie die Befestigungs-
schrauben des Anzeigemoduls lösen.
4.
Mit einem spitzen Gegenstand die Position der Miniaturschalter auf der I/O-Platine
einstellen.
5.
Der Zusammenbau erfolgt in der umgekehrten Reihenfolge.

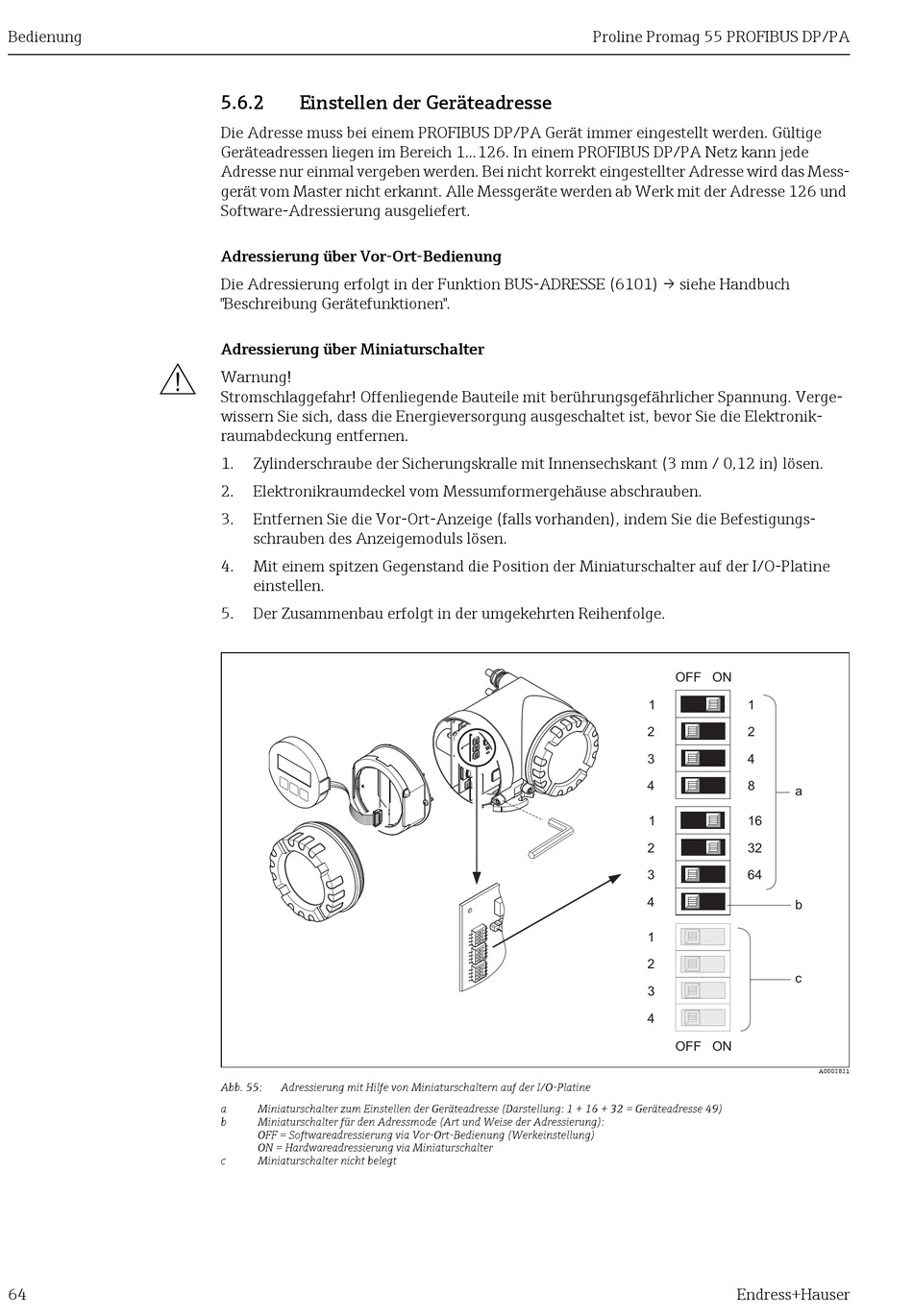

Abb. 55:
Adressierung mit Hilfe von Miniaturschaltern auf der I/O-Platine
a
Miniaturschalter zum Einstellen der Geräteadresse (Darstellung: 1 + 16 + 32 = Geräteadresse 49)
b
Miniaturschalter für den Adressmode (Art und Weise der Adressierung):
OFF = Softwareadressierung via Vor-Ort-Bedienung (Werkeinstellung)
ON = Hardwareadressierung via Miniaturschalter
c
Miniaturschalter nicht belegt
Proline Promag 55 PROFIBUS DP/PA
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
OFF ON
1
1
2
2
3
4
4
8
a
1
16
2
32
3
64
4
b
1
2
c
3
4
OFF ON
A0002821
