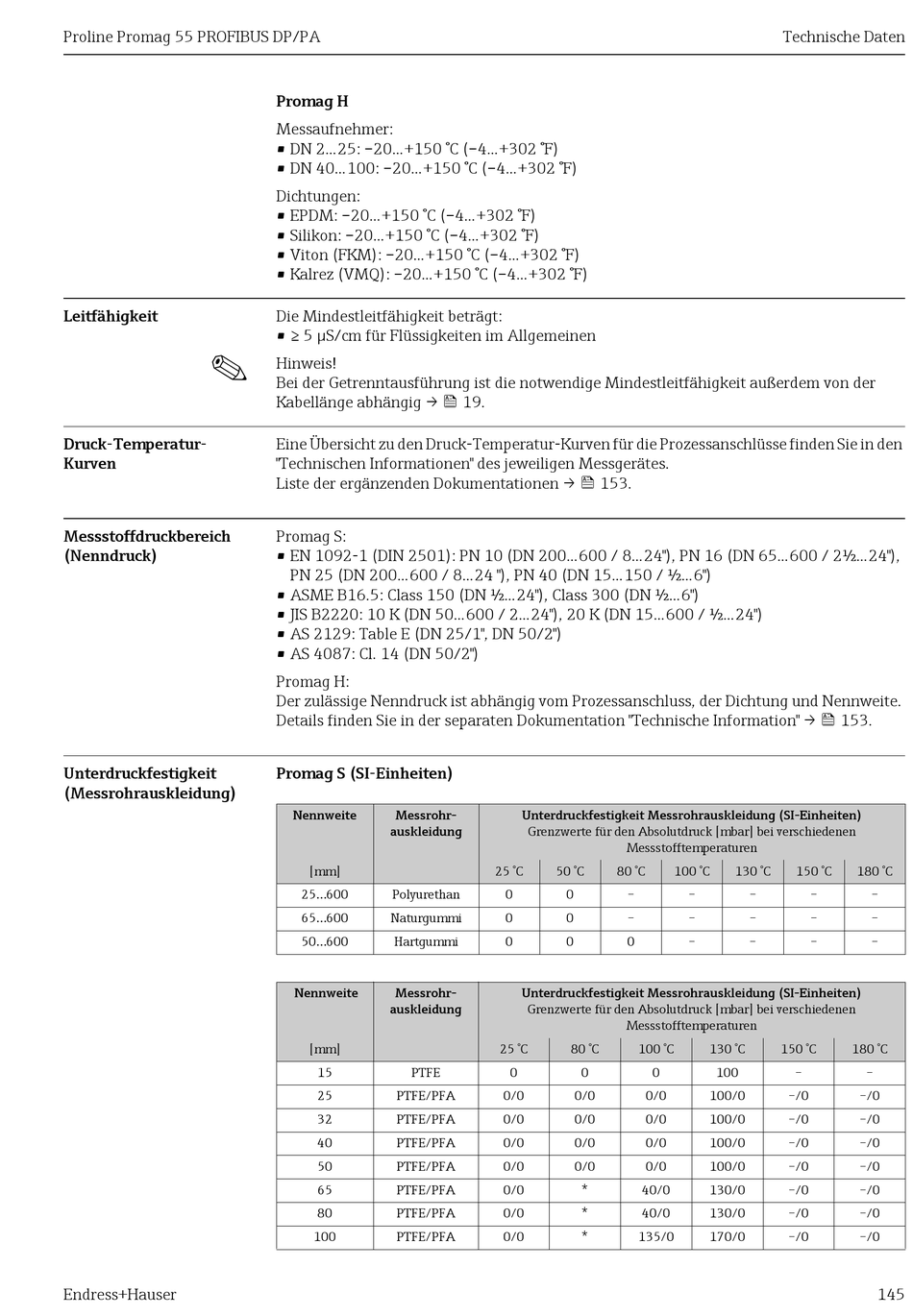

Proline Promag 55 PROFIBUS DP/PA
Leitfähigkeit
!
Druck-Temperatur-
Kurven
Messstoffdruckbereich
(Nenndruck)
Unterdruckfestigkeit
(Messrohrauskleidung)
Endress+Hauser
Promag H
Messaufnehmer:
• DN 2...25: –20...+150 °C (–4...+302 °F)
• DN 40...100: –20...+150 °C (–4...+302 °F)
Dichtungen:
• EPDM: –20...+150 °C (–4...+302 °F)
• Silikon: –20...+150 °C (–4...+302 °F)
• Viton (FKM): –20...+150 °C (–4...+302 °F)
• Kalrez (VMQ): –20...+150 °C (–4...+302 °F)
Die Mindestleitfähigkeit beträgt:
• ≥ 5 μS/cm für Flüssigkeiten im Allgemeinen
Hinweis!
Bei der Getrenntausführung ist die notwendige Mindestleitfähigkeit außerdem von der
Kabellänge abhängig → 19.
Eine Übersicht zu den Druck-Temperatur-Kurven für die Prozessanschlüsse finden Sie in den
"Technischen Informationen" des jeweiligen Messgerätes.
Liste der ergänzenden Dokumentationen → 153.
Promag S:
• EN 1092-1 (DIN 2501): PN 10 (DN 200...600 / 8...24"), PN 16 (DN 65...600 / 2½...24"),
PN 25 (DN 200...600 / 8...24 "), PN 40 (DN 15...150 / ½...6")
• ASME B16.5: Class 150 (DN ½...24"), Class 300 (DN ½...6")
• JIS B2220: 10 K (DN 50...600 / 2...24"), 20 K (DN 15...600 / ½...24")
• AS 2129: Table E (DN 25/1", DN 50/2")
• AS 4087: Cl. 14 (DN 50/2")
Promag H:
Der zulässige Nenndruck ist abhängig vom Prozessanschluss, der Dichtung und Nennweite.
Details finden Sie in der separaten Dokumentation "Technische Information" → 153.
Promag S (SI-Einheiten)
Nennweite
Messrohr-
auskleidung
[mm]
25...600
Polyurethan
65...600
Naturgummi
50...600
Hartgummi
Nennweite
Messrohr-
auskleidung
[mm]
15
PTFE
25
PTFE/PFA
32
PTFE/PFA
40
PTFE/PFA
50
PTFE/PFA
65
PTFE/PFA
80
PTFE/PFA
100
PTFE/PFA
Unterdruckfestigkeit Messrohrauskleidung (SI-Einheiten)
Grenzwerte für den Absolutdruck [mbar] bei verschiedenen
Messstofftemperaturen
25 °C
50 °C
80 °C
0
0
–
0
0
–
0
0
0
Unterdruckfestigkeit Messrohrauskleidung (SI-Einheiten)
Grenzwerte für den Absolutdruck [mbar] bei verschiedenen
Messstofftemperaturen
25 °C
80 °C
100 °C
0
0
0
0/0
0/0
0/0
0/0
0/0
0/0
0/0
0/0
0/0
0/0
0/0
0/0
0/0
*
40/0
0/0
*
40/0
0/0
*
135/0
Technische Daten
100 °C
130 °C
150 °C
–
–
–
–
–
–
–
–
–
130 °C
150 °C
100
–
100/0
–/0
100/0
–/0
100/0
–/0
100/0
–/0
130/0
–/0
130/0
–/0
170/0
–/0
180 °C
–
–
–
180 °C
–
–/0
–/0
–/0
–/0
–/0
–/0
–/0
145
