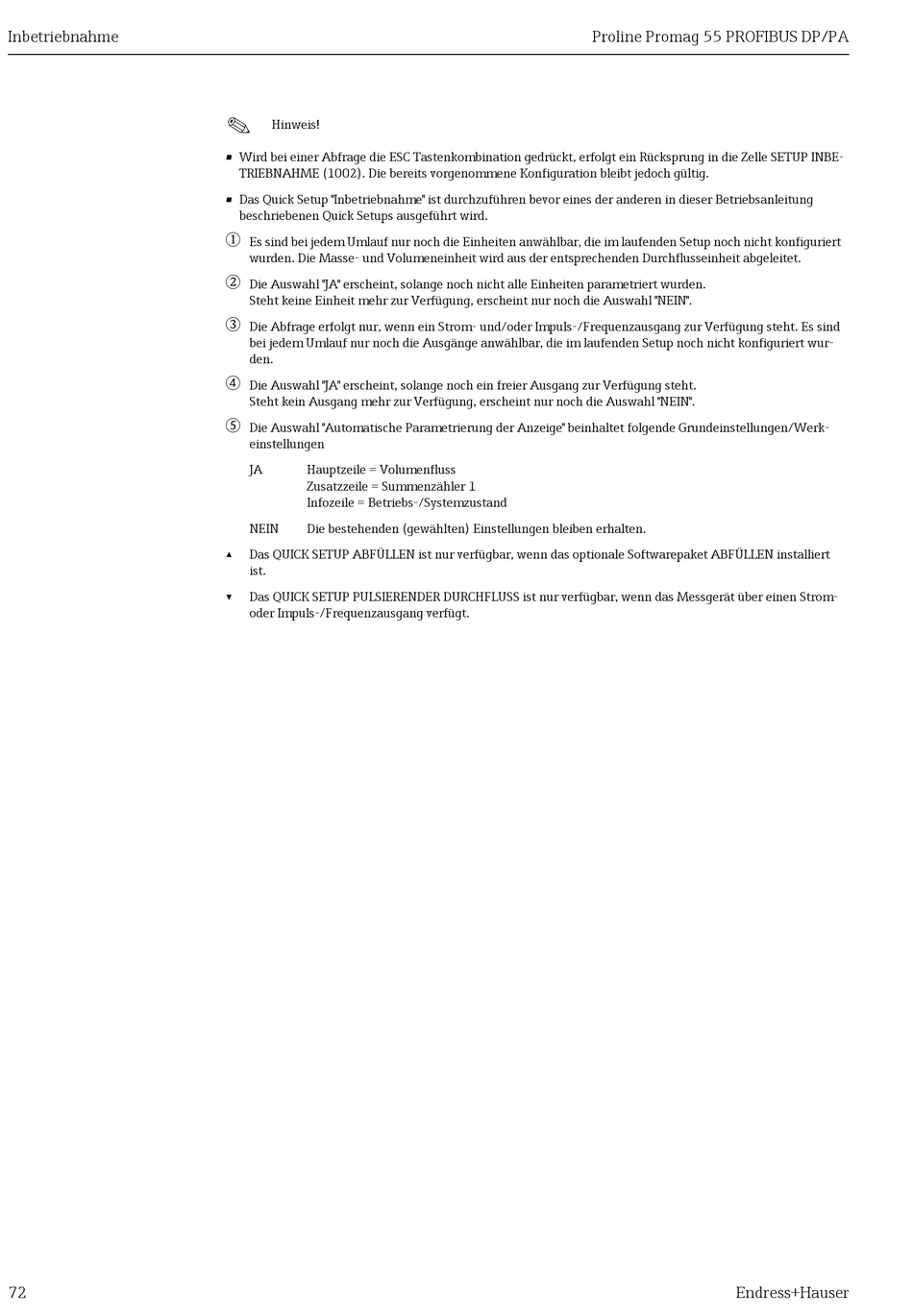

Inbetriebnahme
72
!
Hinweis!
• Wird bei einer Abfrage die ESC Tastenkombination gedrückt, erfolgt ein Rücksprung in die Zelle SETUP INBE-
TRIEBNAHME (1002). Die bereits vorgenommene Konfiguration bleibt jedoch gültig.
• Das Quick Setup "Inbetriebnahme" ist durchzuführen bevor eines der anderen in dieser Betriebsanleitung
beschriebenen Quick Setups ausgeführt wird.
m
Es sind bei jedem Umlauf nur noch die Einheiten anwählbar, die im laufenden Setup noch nicht konfiguriert
wurden. Die Masse- und Volumeneinheit wird aus der entsprechenden Durchflusseinheit abgeleitet.
n
Die Auswahl "JA" erscheint, solange noch nicht alle Einheiten parametriert wurden.
Steht keine Einheit mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
o
Die Abfrage erfolgt nur, wenn ein Strom- und/oder Impuls-/Frequenzausgang zur Verfügung steht. Es sind
bei jedem Umlauf nur noch die Ausgänge anwählbar, die im laufenden Setup noch nicht konfiguriert wur-
den.
p
Die Auswahl "JA" erscheint, solange noch ein freier Ausgang zur Verfügung steht.
Steht kein Ausgang mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
q
Die Auswahl "Automatische Parametrierung der Anzeige" beinhaltet folgende Grundeinstellungen/Werk-
einstellungen
JA
Hauptzeile = Volumenfluss
Zusatzzeile = Summenzähler 1
Infozeile = Betriebs-/Systemzustand
NEIN
Die bestehenden (gewählten) Einstellungen bleiben erhalten.
Das QUICK SETUP ABFÜLLEN ist nur verfügbar, wenn das optionale Softwarepaket ABFÜLLEN installiert
ist.
Das QUICK SETUP PULSIERENDER DURCHFLUSS ist nur verfügbar, wenn das Messgerät über einen Strom-
oder Impuls-/Frequenzausgang verfügt.
Proline Promag 55 PROFIBUS DP/PA
Endress+Hauser
