Proline Promag 55 PROFIBUS DP/PA
#
Endress+Hauser

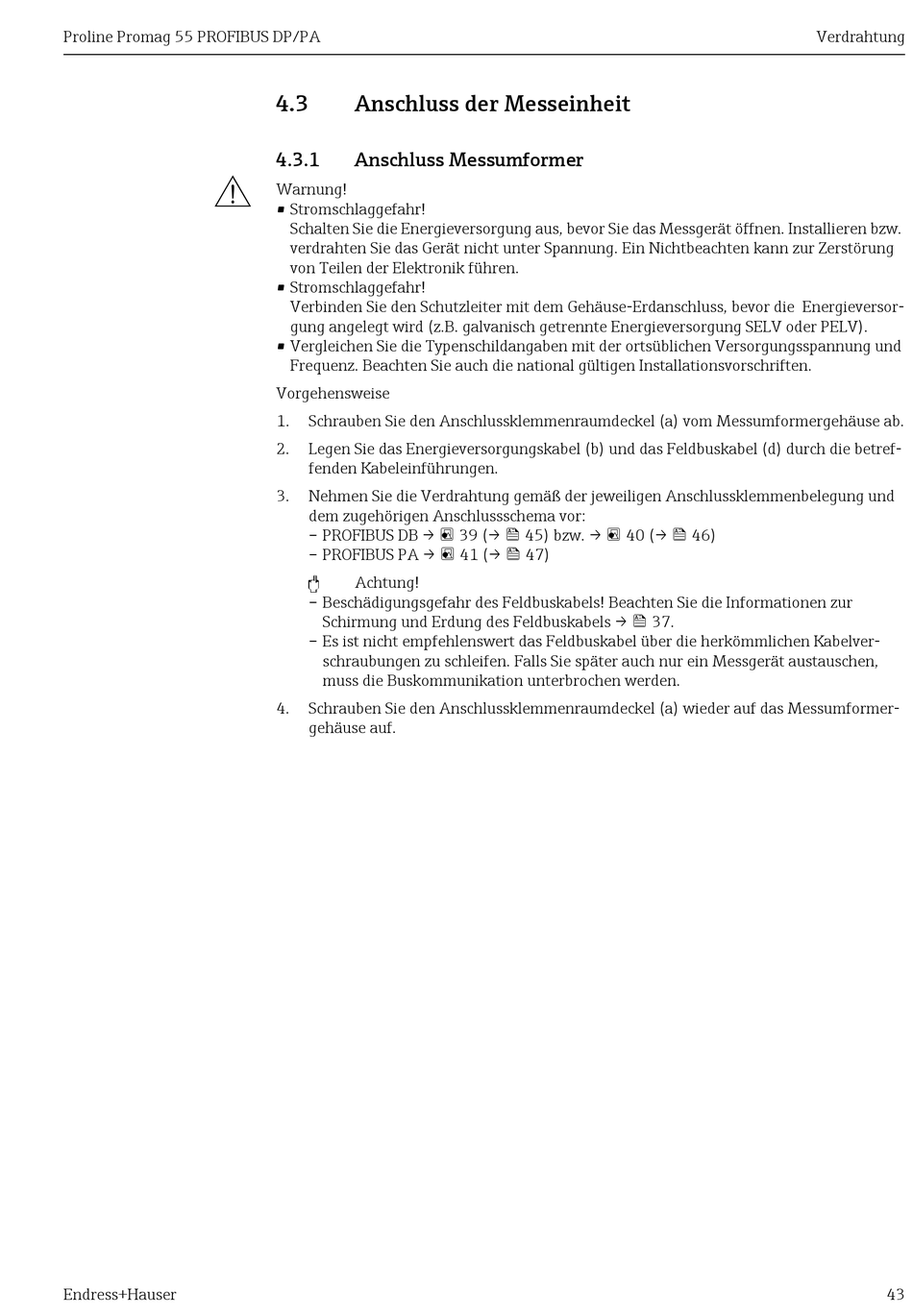

4.3

Anschluss der Messeinheit

4.3.1

Anschluss Messumformer

Warnung!
• Stromschlaggefahr!
Schalten Sie die Energieversorgung aus, bevor Sie das Messgerät öffnen. Installieren bzw.
verdrahten Sie das Gerät nicht unter Spannung. Ein Nichtbeachten kann zur Zerstörung
von Teilen der Elektronik führen.
• Stromschlaggefahr!
Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die Energieversor-
gung angelegt wird (z.B. galvanisch getrennte Energieversorgung SELV oder PELV).
• Vergleichen Sie die Typenschildangaben mit der ortsüblichen Versorgungsspannung und
Frequenz. Beachten Sie auch die national gültigen Installationsvorschriften.
Vorgehensweise
1.
Schrauben Sie den Anschlussklemmenraumdeckel (a) vom Messumformergehäuse ab.
2.
Legen Sie das Energieversorgungskabel (b) und das Feldbuskabel (d) durch die betref-
fenden Kabeleinführungen.
3.
Nehmen Sie die Verdrahtung gemäß der jeweiligen Anschlussklemmenbelegung und
dem zugehörigen Anschlussschema vor:
– PROFIBUS DB →  39 (→  45) bzw. →  40 (→  46)
– PROFIBUS PA →  41 (→  47)
"
Achtung!
– Beschädigungsgefahr des Feldbuskabels! Beachten Sie die Informationen zur
Schirmung und Erdung des Feldbuskabels →  37.
– Es ist nicht empfehlenswert das Feldbuskabel über die herkömmlichen Kabelver-
schraubungen zu schleifen. Falls Sie später auch nur ein Messgerät austauschen,
muss die Buskommunikation unterbrochen werden.
4.
Schrauben Sie den Anschlussklemmenraumdeckel (a) wieder auf das Messumformer-
gehäuse auf.
Verdrahtung
43
