Verdrahtung
!
"
44

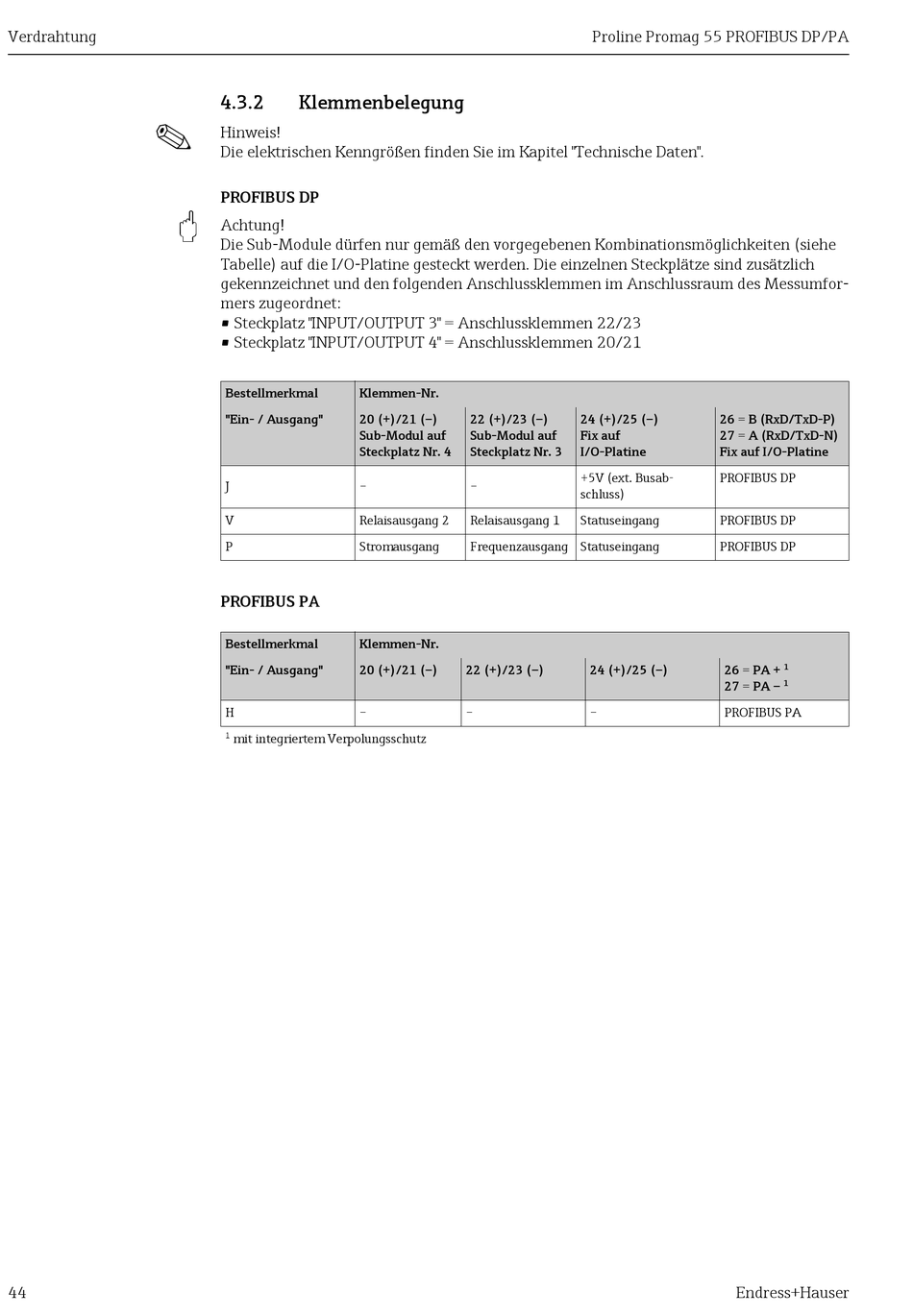

4.3.2
Klemmenbelegung
Hinweis!
Die elektrischen Kenngrößen finden Sie im Kapitel "Technische Daten".
PROFIBUS DP
Achtung!
Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten (siehe
Tabelle) auf die I/O-Platine gesteckt werden. Die einzelnen Steckplätze sind zusätzlich
gekennzeichnet und den folgenden Anschlussklemmen im Anschlussraum des Messumfor-
mers zugeordnet:
• Steckplatz "INPUT/OUTPUT 3" = Anschlussklemmen 22/23
• Steckplatz "INPUT/OUTPUT 4" = Anschlussklemmen 20/21
Bestellmerkmal
Klemmen-Nr.
"Ein- / Ausgang"
20 (+)/21 (–)
Sub-Modul auf
Steckplatz Nr. 4
J
–
V
Relaisausgang 2
P
Stromausgang
PROFIBUS PA
Bestellmerkmal
Klemmen-Nr.
"Ein- / Ausgang"
20 (+)/21 (–)
H
–
¹ mit integriertem Verpolungsschutz
Proline Promag 55 PROFIBUS DP/PA
22 (+)/23 (–)
24 (+)/25 (–)
Sub-Modul auf
Fix auf
Steckplatz Nr. 3
I/O-Platine
+5V (ext. Busab-
–
schluss)
Relaisausgang 1
Statuseingang
Frequenzausgang Statuseingang
22 (+)/23 (–)
24 (+)/25 (–)
–
–
26 = B (RxD/TxD-P)
27 = A (RxD/TxD-N)
Fix auf I/O-Platine
PROFIBUS DP
PROFIBUS DP
PROFIBUS DP
26 = PA + ¹
27 = PA – ¹
PROFIBUS PA
Endress+Hauser
