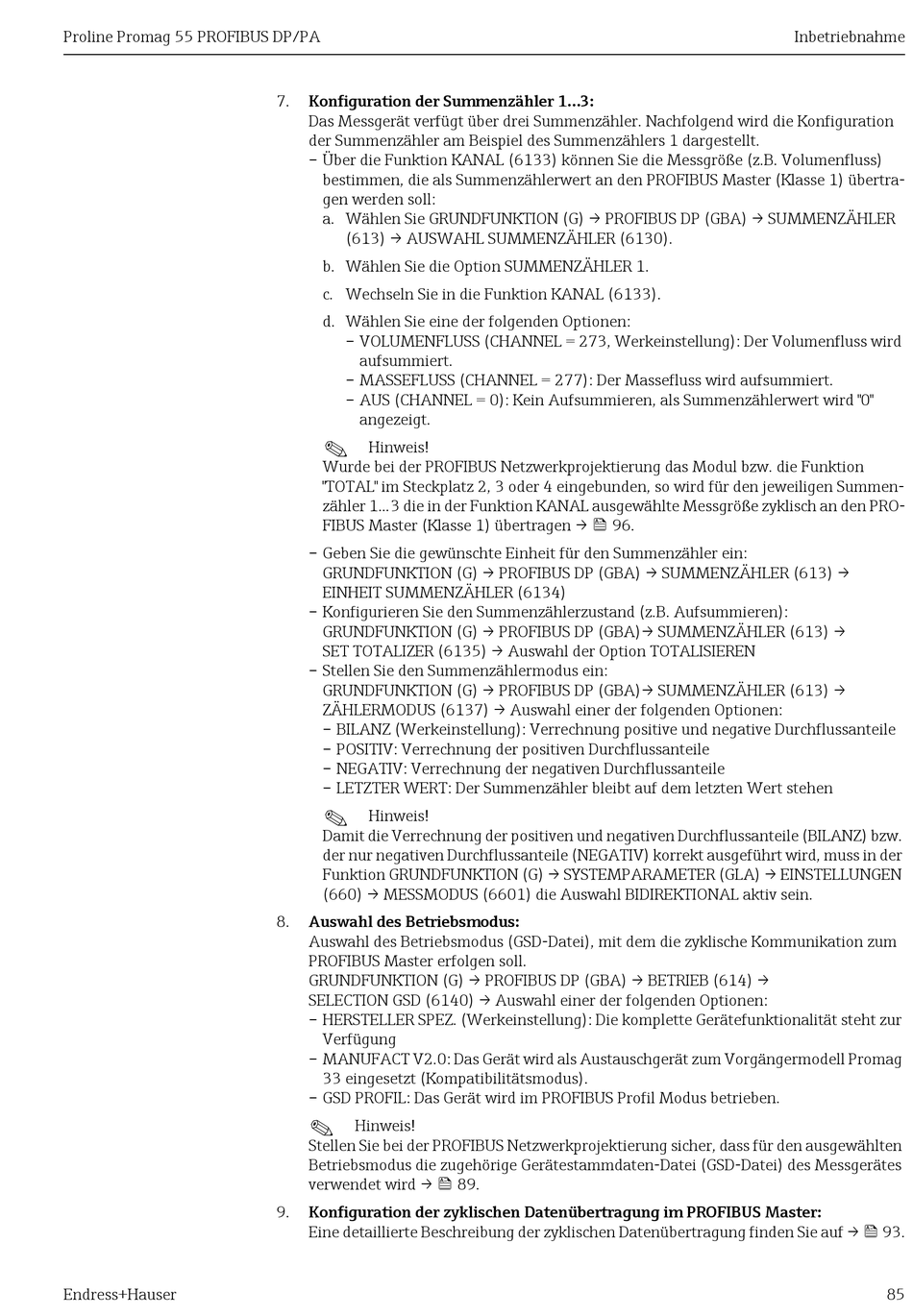

Proline Promag 55 PROFIBUS DP/PA
Endress+Hauser
7. Konfiguration der Summenzähler 1...3:
Das Messgerät verfügt über drei Summenzähler. Nachfolgend wird die Konfiguration
der Summenzähler am Beispiel des Summenzählers 1 dargestellt.
– Über die Funktion KANAL (6133) können Sie die Messgröße (z.B. Volumenfluss)
bestimmen, die als Summenzählerwert an den PROFIBUS Master (Klasse 1) übertra-
gen werden soll:
a. Wählen Sie GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → SUMMENZÄHLER
(613) → AUSWAHL SUMMENZÄHLER (6130).
b. Wählen Sie die Option SUMMENZÄHLER 1.
c. Wechseln Sie in die Funktion KANAL (6133).
d. Wählen Sie eine der folgenden Optionen:
– VOLUMENFLUSS (CHANNEL = 273, Werkeinstellung): Der Volumenfluss wird
aufsummiert.
– MASSEFLUSS (CHANNEL = 277): Der Massefluss wird aufsummiert.
– AUS (CHANNEL = 0): Kein Aufsummieren, als Summenzählerwert wird "0"
angezeigt.
!
Hinweis!
Wurde bei der PROFIBUS Netzwerkprojektierung das Modul bzw. die Funktion
"TOTAL" im Steckplatz 2, 3 oder 4 eingebunden, so wird für den jeweiligen Summen-
zähler 1...3 die in der Funktion KANAL ausgewählte Messgröße zyklisch an den PRO-
FIBUS Master (Klasse 1) übertragen →  96.
– Geben Sie die gewünschte Einheit für den Summenzähler ein:
GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → SUMMENZÄHLER (613) →
EINHEIT SUMMENZÄHLER (6134)
– Konfigurieren Sie den Summenzählerzustand (z.B. Aufsummieren):
GRUNDFUNKTION (G) → PROFIBUS DP (GBA)→ SUMMENZÄHLER (613) →
SET TOTALIZER (6135) → Auswahl der Option TOTALISIEREN
– Stellen Sie den Summenzählermodus ein:
GRUNDFUNKTION (G) → PROFIBUS DP (GBA)→ SUMMENZÄHLER (613) →
ZÄHLERMODUS (6137) → Auswahl einer der folgenden Optionen:
– BILANZ (Werkeinstellung): Verrechnung positive und negative Durchflussanteile
– POSITIV: Verrechnung der positiven Durchflussanteile
– NEGATIV: Verrechnung der negativen Durchflussanteile
– LETZTER WERT: Der Summenzähler bleibt auf dem letzten Wert stehen
!
Hinweis!
Damit die Verrechnung der positiven und negativen Durchflussanteile (BILANZ) bzw.
der nur negativen Durchflussanteile (NEGATIV) korrekt ausgeführt wird, muss in der
Funktion GRUNDFUNKTION (G) → SYSTEMPARAMETER (GLA) → EINSTELLUNGEN
(660) → MESSMODUS (6601) die Auswahl BIDIREKTIONAL aktiv sein.
8. Auswahl des Betriebsmodus:
Auswahl des Betriebsmodus (GSD-Datei), mit dem die zyklische Kommunikation zum
PROFIBUS Master erfolgen soll.
GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → BETRIEB (614) →
SELECTION GSD (6140) → Auswahl einer der folgenden Optionen:
– HERSTELLER SPEZ. (Werkeinstellung): Die komplette Gerätefunktionalität steht zur
Verfügung
– MANUFACT V2.0: Das Gerät wird als Austauschgerät zum Vorgängermodell Promag
33 eingesetzt (Kompatibilitätsmodus).
– GSD PROFIL: Das Gerät wird im PROFIBUS Profil Modus betrieben.
!
Hinweis!
Stellen Sie bei der PROFIBUS Netzwerkprojektierung sicher, dass für den ausgewählten
Betriebsmodus die zugehörige Gerätestammdaten-Datei (GSD-Datei) des Messgerätes
verwendet wird →  89.
9. Konfiguration der zyklischen Datenübertragung im PROFIBUS Master:
Eine detaillierte Beschreibung der zyklischen Datenübertragung finden Sie auf →  93.
