Verdrahtung

#
!
34
4

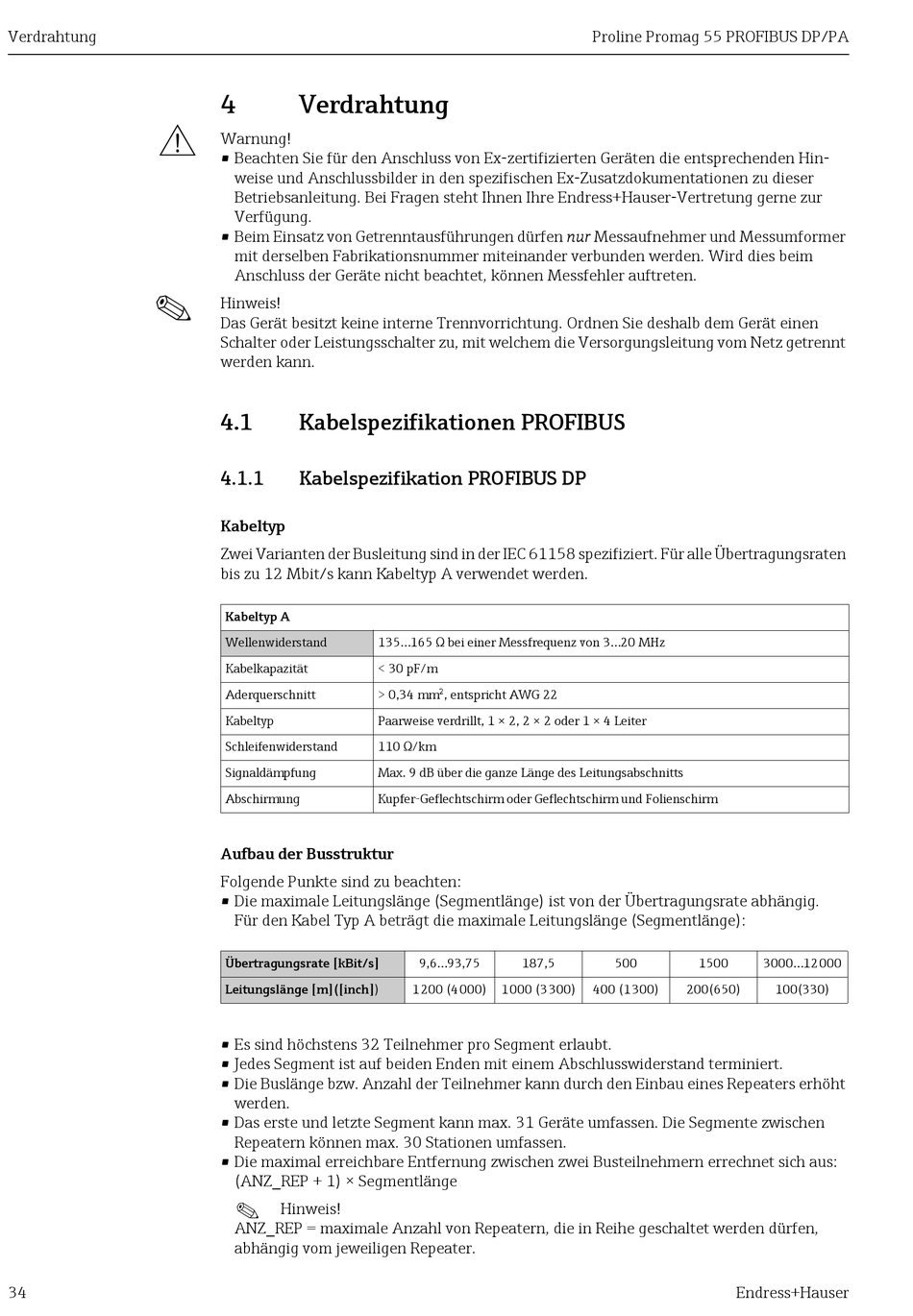

Verdrahtung
Warnung!
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hin-
weise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser
Betriebsanleitung. Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur
Verfügung.
• Beim Einsatz von Getrenntausführungen dürfen nur Messaufnehmer und Messumformer
mit derselben Fabrikationsnummer miteinander verbunden werden. Wird dies beim
Anschluss der Geräte nicht beachtet, können Messfehler auftreten.
Hinweis!
Das Gerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Gerät einen
Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung vom Netz getrennt
werden kann.
4.1

Kabelspezifikationen PROFIBUS

4.1.1

Kabelspezifikation PROFIBUS DP

Kabeltyp
Zwei Varianten der Busleitung sind in der IEC 61158 spezifiziert. Für alle Übertragungsraten
bis zu 12 Mbit/s kann Kabeltyp A verwendet werden.
Kabeltyp A
Wellenwiderstand
135...165 Ω bei einer Messfrequenz von 3...20 MHz
Kabelkapazität
< 30 pF/m
Aderquerschnitt
> 0,34 mm², entspricht AWG 22
Kabeltyp
Paarweise verdrillt, 1 × 2, 2 × 2 oder 1 × 4 Leiter
Schleifenwiderstand
110 Ω/km
Signaldämpfung
Max. 9 dB über die ganze Länge des Leitungsabschnitts
Abschirmung
Kupfer-Geflechtschirm oder Geflechtschirm und Folienschirm
Aufbau der Busstruktur
Folgende Punkte sind zu beachten:
• Die maximale Leitungslänge (Segmentlänge) ist von der Übertragungsrate abhängig.
Für den Kabel Typ A beträgt die maximale Leitungslänge (Segmentlänge):
Übertragungsrate [kBit/s]
Leitungslänge [m]([inch])
• Es sind höchstens 32 Teilnehmer pro Segment erlaubt.
• Jedes Segment ist auf beiden Enden mit einem Abschlusswiderstand terminiert.
• Die Buslänge bzw. Anzahl der Teilnehmer kann durch den Einbau eines Repeaters erhöht
werden.
• Das erste und letzte Segment kann max. 31 Geräte umfassen. Die Segmente zwischen
Repeatern können max. 30 Stationen umfassen.
• Die maximal erreichbare Entfernung zwischen zwei Busteilnehmern errechnet sich aus:
(ANZ_REP + 1) × Segmentlänge
!
Hinweis!
ANZ_REP = maximale Anzahl von Repeatern, die in Reihe geschaltet werden dürfen,
abhängig vom jeweiligen Repeater.
9,6...93,75
187,5
1200 (4000)
1000 (3300)
Proline Promag 55 PROFIBUS DP/PA
500
1500
3000...12000
400 (1300)
200(650)
Endress+Hauser
100(330)
