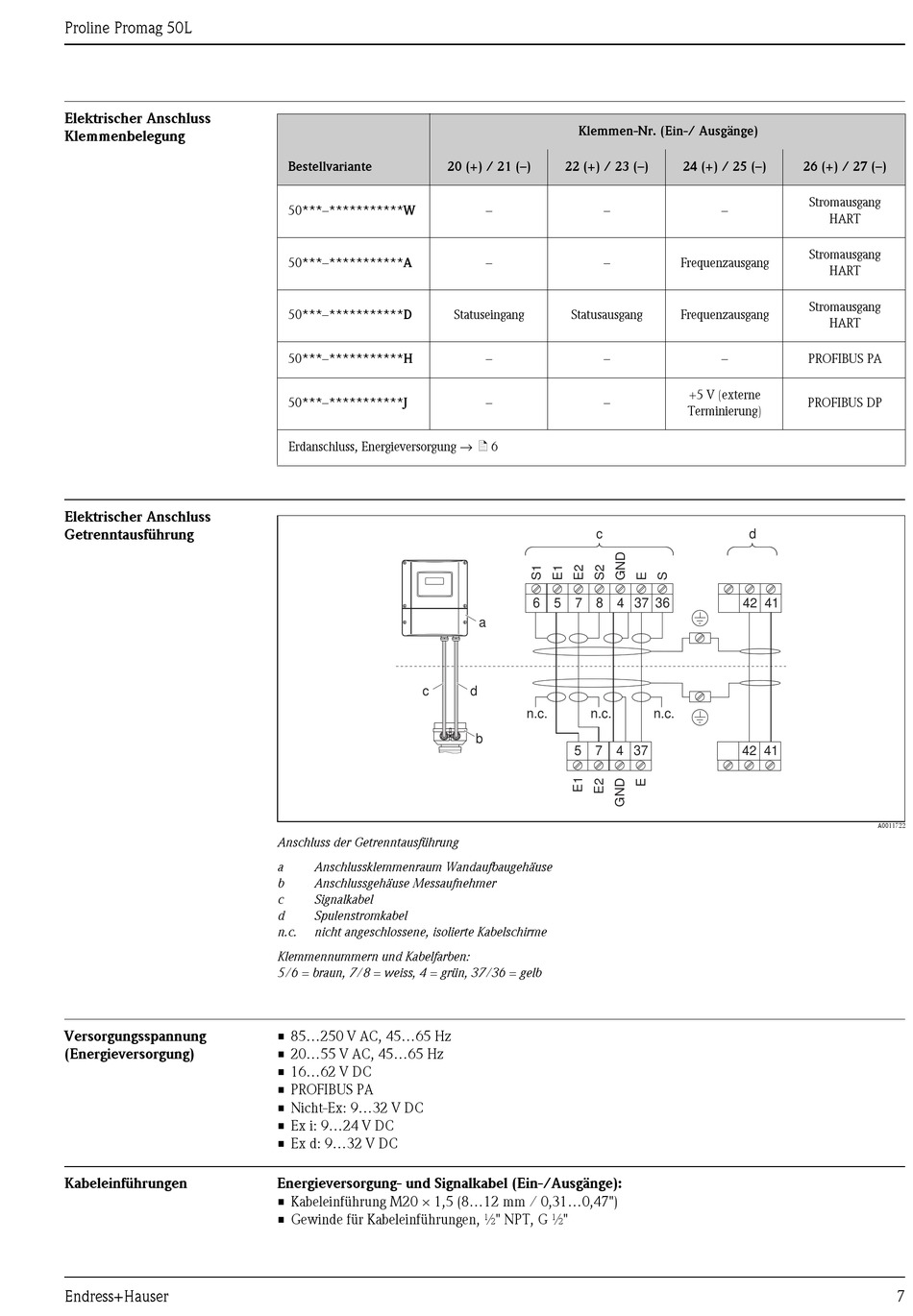

Elektrischer Anschluss Klemmenbelegung; Elektrischer Anschluss Getrenntausführung; Versorgungsspannung (Energieversorgung); Kabeleinführungen - Endress+Hauser Proline Promag 50L Technische Information

Proline Promag 50L
Elektrischer Anschluss
Klemmenbelegung
Elektrischer Anschluss
Getrenntausführung
Versorgungsspannung
(Energieversorgung)
Kabeleinführungen
Endress+Hauser
Bestellvariante 20 (+) / 21 (–)
50***–***********W
50***–***********A
50***–***********D
50***–***********H
50***–***********J
Erdanschluss, Energieversorgung → ä 6
c
Anschluss der Getrenntausführung
a Anschlussklemmenraum Wandaufbaugehäuse
b Anschlussgehäuse Messaufnehmer
c Signalkabel
d Spulenstromkabel
n.c. nicht angeschlossene, isolierte Kabelschirme
Klemmennummern und Kabelfarben:
5/6 = braun, 7/8 = weiss, 4 = grün, 37/36 = gelb
• 85...250 V AC, 45...65 Hz
• 20...55 V AC, 45...65 Hz
• 16...62 V DC
• PROFIBUS PA
• Nicht-Ex: 9...32 V DC
• Ex i: 9...24 V DC
• Ex d: 9...32 V DC
Energieversorgung- und Signalkabel (Ein-/Ausgänge):
• Kabeleinführung M20 × 1,5 (8...12 mm / 0,31...0,47")
• Gewinde für Kabeleinführungen, ½" NPT, G ½"
Klemmen-Nr. (Ein-/ Ausgänge)
22 (+) / 23 (–)
– –
– –
Statuseingang Statusausgang
– –
– –
c
6 5 7 8 4 37 36
a
d
n.c. n.c.
b
5 7 4 37
24 (+) / 25 (–) 26 (+) / 27 (–)
Stromausgang
–
Stromausgang
Frequenzausgang
Stromausgang
Frequenzausgang
– PROFIBUS PA
+5 V (externe
PROFIBUS DP
Terminierung)
d
42 41
n.c.
42 41
HART
HART
HART
A0011722
7
