258 Sicherungen und Glühlampen
A
– Drehen Sie den Stecker oder
A
und nehmen Sie ihn heraus.
– Die Lampe wechseln, den Stecker mit neuer Lampe einsetzen und bis zum
Anschlag nach rechts drehen.
– Für das Einbauen setzen Sie den Nebelscheinwerfer zuerst mit der Verrastung an
der Seite ein, die weiter vom Fahrzeugkennzeichen entfernt ist.
– Drücken Sie den Scheinwerfer an der dem Kennzeichen zugewandten Seite hinein.
Die Federfalle muss sicher einrasten.
– Um die Abdeckung wieder einzubauen, setzen Sie zuerst einen Teil der Abdeckung
ein, beginnend an der dem Nebelscheinwerfer zugewandten Seite. Anschließend
drücken Sie die Abdeckung an der dem Kennzeichen zugewandten Seite zu. Die
Abdeckung muss sicher einrasten.
A
- Lampe für Tagfahrlicht*.
A
A
- Lampe für Nebelscheinwerfer.
B

Heckleuchteneinheit

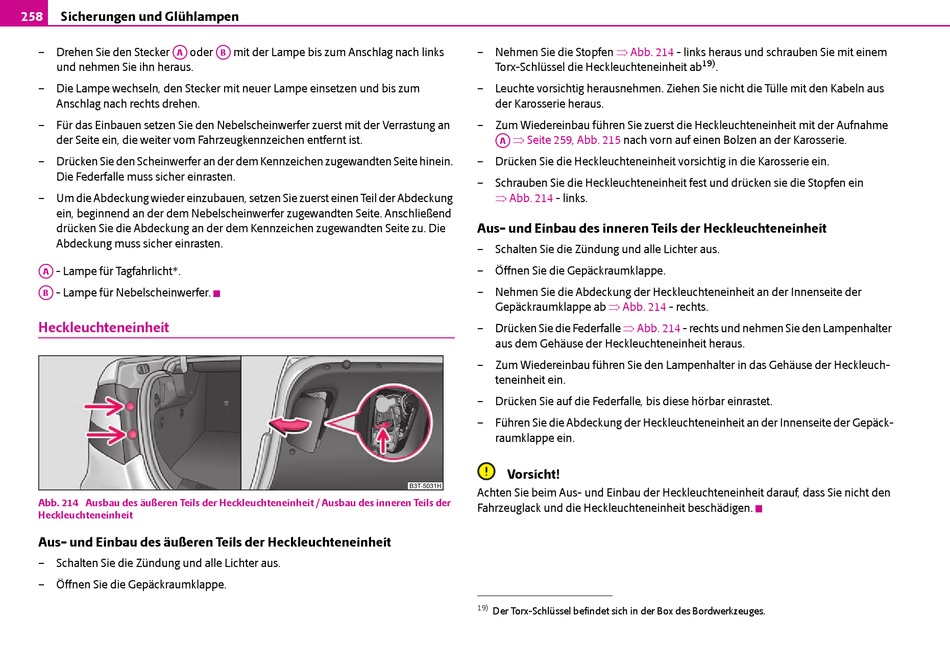

Abb. 214 Ausbau des äußeren Teils der Heckleuchteneinheit / Ausbau des inneren Teils der
Heckleuchteneinheit
Aus- und Einbau des äußeren Teils der Heckleuchteneinheit
– Schalten Sie die Zündung und alle Lichter aus.
– Öffnen Sie die Gepäckraumklappe.
A
mit der Lampe bis zum Anschlag nach links
B
 Abb. 214
– Nehmen Sie die Stopfen
Torx-Schlüssel die Heckleuchteneinheit ab
– Leuchte vorsichtig herausnehmen. Ziehen Sie nicht die Tülle mit den Kabeln aus
der Karosserie heraus.
– Zum Wiedereinbau führen Sie zuerst die Heckleuchteneinheit mit der Aufnahme
A  Seite 259, Abb. 215
nach vorn auf einen Bolzen an der Karosserie.
A
– Drücken Sie die Heckleuchteneinheit vorsichtig in die Karosserie ein.
– Schrauben Sie die Heckleuchteneinheit fest und drücken sie die Stopfen ein
 Abb. 214
- links.

Aus- und Einbau des inneren Teils der Heckleuchteneinheit

– Schalten Sie die Zündung und alle Lichter aus.
– Öffnen Sie die Gepäckraumklappe.
– Nehmen Sie die Abdeckung der Heckleuchteneinheit an der Innenseite der
 Abb. 214
Gepäckraumklappe ab
 Abb. 214
– Drücken Sie die Federfalle
aus dem Gehäuse der Heckleuchteneinheit heraus.
– Zum Wiedereinbau führen Sie den Lampenhalter in das Gehäuse der Heckleuch-
teneinheit ein.
– Drücken Sie auf die Federfalle, bis diese hörbar einrastet.
– Führen Sie die Abdeckung der Heckleuchteneinheit an der Innenseite der Gepäck-
raumklappe ein.
Vorsicht!
Achten Sie beim Aus- und Einbau der Heckleuchteneinheit darauf, dass Sie nicht den
Fahrzeuglack und die Heckleuchteneinheit beschädigen.
19)
Der Torx-Schlüssel befindet sich in der Box des Bordwerkzeuges.
- links heraus und schrauben Sie mit einem
19)
.
- rechts.
- rechts und nehmen Sie den Lampenhalter
