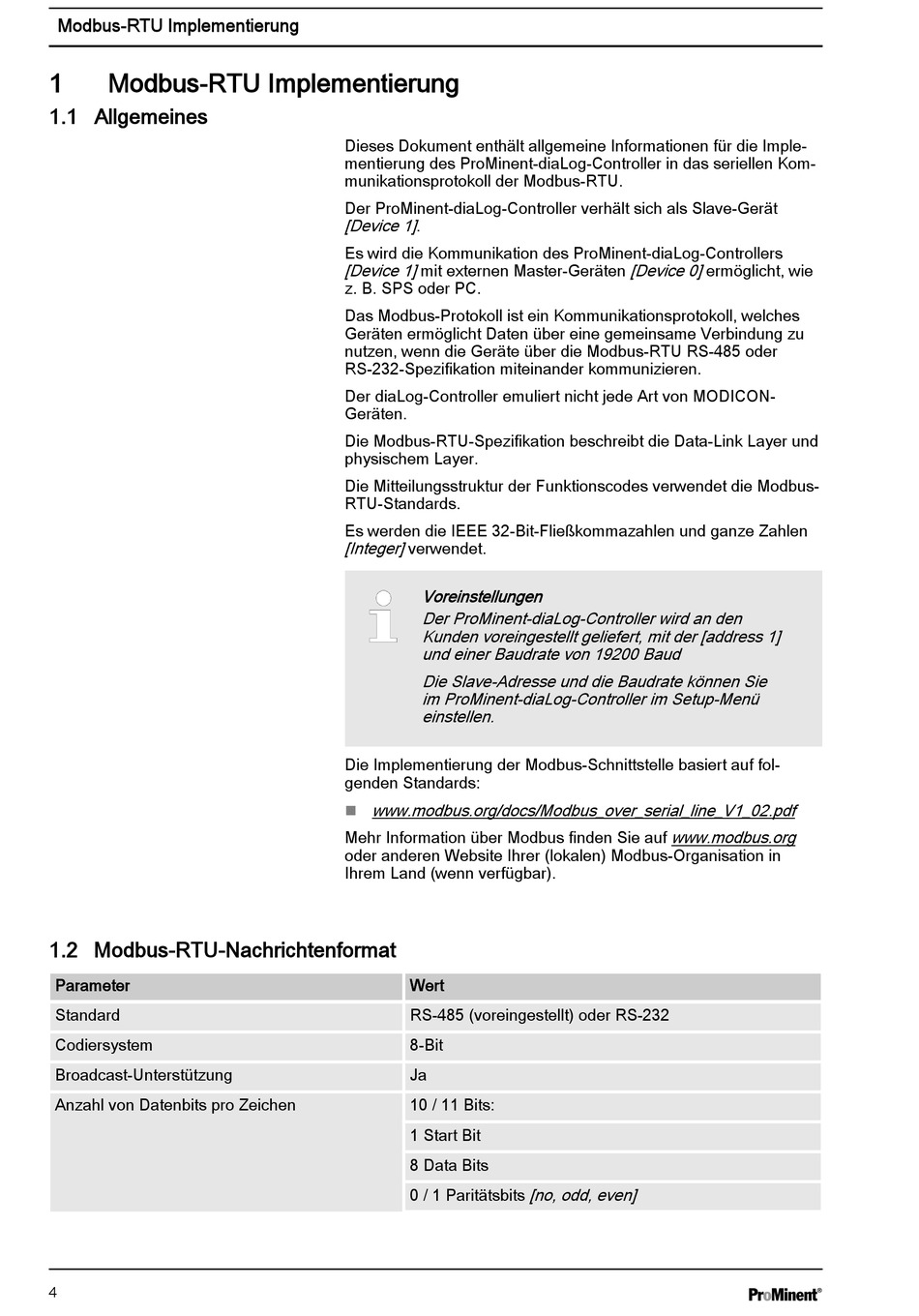

Modbus-RTU Implementierung

1 Modbus-RTU Implementierung

1.1 Allgemeines

1.2 Modbus-RTU-Nachrichtenformat

Parameter
Standard
Codiersystem
Broadcast-Unterstützung
Anzahl von Datenbits pro Zeichen
4
Dieses Dokument enthält allgemeine Informationen für die Imple‐
mentierung des ProMinent-diaLog-Controller in das seriellen Kom‐
munikationsprotokoll der Modbus-RTU.
Der ProMinent-diaLog-Controller verhält sich als Slave-Gerät
[Device 1] .
Es wird die Kommunikation des ProMinent-diaLog-Controllers
[Device 1] mit externen Master-Geräten [Device 0] ermöglicht, wie
z. B. SPS oder PC.
Das Modbus-Protokoll ist ein Kommunikationsprotokoll, welches
Geräten ermöglicht Daten über eine gemeinsame Verbindung zu
nutzen, wenn die Geräte über die Modbus-RTU RS-485 oder
RS-232-Spezifikation miteinander kommunizieren.
Der diaLog-Controller emuliert nicht jede Art von MODICON-
Geräten.
Die Modbus-RTU-Spezifikation beschreibt die Data-Link Layer und
physischem Layer.
Die Mitteilungsstruktur der Funktionscodes verwendet die Modbus-
RTU-Standards.
Es werden die IEEE 32-Bit-Fließkommazahlen und ganze Zahlen
[Integer] verwendet.
Voreinstellungen
Der ProMinent-diaLog-Controller wird an den
Kunden voreingestellt geliefert, mit der [address 1]
und einer Baudrate von 19200 Baud
Die Slave-Adresse und die Baudrate können Sie
im ProMinent-diaLog-Controller im Setup-Menü
einstellen.
Die Implementierung der Modbus-Schnittstelle basiert auf fol‐
genden Standards:
www.modbus.org/docs/Modbus_over_serial_line_V1_02.pdf
n
Mehr Information über Modbus finden Sie auf
oder anderen Website Ihrer (lokalen) Modbus-Organisation in
Ihrem Land (wenn verfügbar).
Wert
RS-485 (voreingestellt) oder RS-232
8-Bit
Ja
10 / 11 Bits:
1 Start Bit
8 Data Bits
0 / 1 Paritätsbits
www.modbus.org
[no, odd, even]
