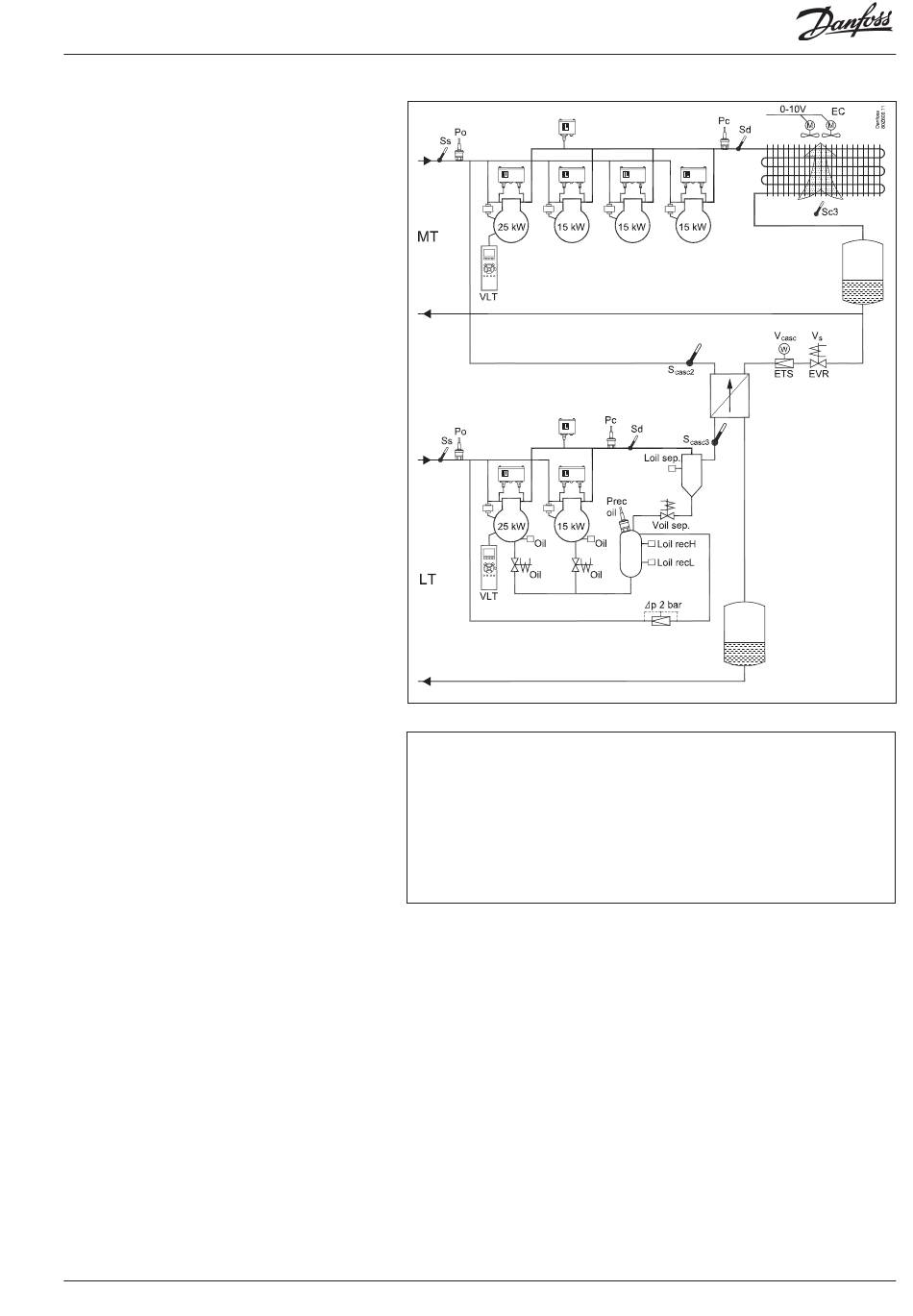

Beispiel einer Kälteanlage
Wir möchten die Systemkonfiguration anhand eines
Beispiels, bestehend aus einer NK Verdichtergruppe,
einer TK Verdichtergruppe und eine Kaskadenwärme-
austauscher, beschreiben.
Das Beispiel ist dasselbe wie im Abschnitte "Design"
gezeigt d.h. das es in Regler AK-PC 783A + Ausbaumo-
dule ist.
Beispiel
Verdichtergruppe:
• NK Kreislauf und TK Kreislauf
• Kältemittel NK = 134a. TK = CO2 (R744)
• 4 und 2 Verdichter mit "Cycklscher" Betrieb.
• Erster Verdichter wird Drehzahlgeregelt
• Sicherheitsüberwachung von jedem Verdichter
• Gemeinsame Hochdrucküberwachung in jedem Kreis
• ToNK Setpoint =-10°C, ToTK = -30°C
• P0 Optimierung
• Ölmanagement für jeden TK Verdichter
• Impulsreset für gestoppten Verdichter (Ölmangel)
Verflüssiger:
• Lüfter mit EC Motoren, Drehzahlgeregelt
• PcNK reguliert gemäß Temperatur Fühler Sc3
Kaskadenaustauscher
• Regelungsfühler = Scasc3, Scasc2, Po-NK, Pc-TK
• Ventile - Stepper Ventil ETS und Magnetventil EVR
Sammler:
• Druckregelung in Ölsammler
Sicherheitsfunktionen:
• Überwachung von Po, Pc, Sd und Überhitzung in der
Saugleitung
• Füllstandsüberwachung (Min.- und Max.-Wert) in
Ölsammler
AK-PC 783A
NK
TK
Leistungsregler RS8HN103 © Danfoss 2017-11
Es gibt sowohl einen externen als ein internen Hauptschalter.
Sie sind betriebsbereit, wenn sie sich in der Position „ON" befinden.
Warnung
Der Hauptschalter stoppt alle Regelungen. Bei Temperaturansteigungen
ist Risiko für verlust von Füllung.
51
