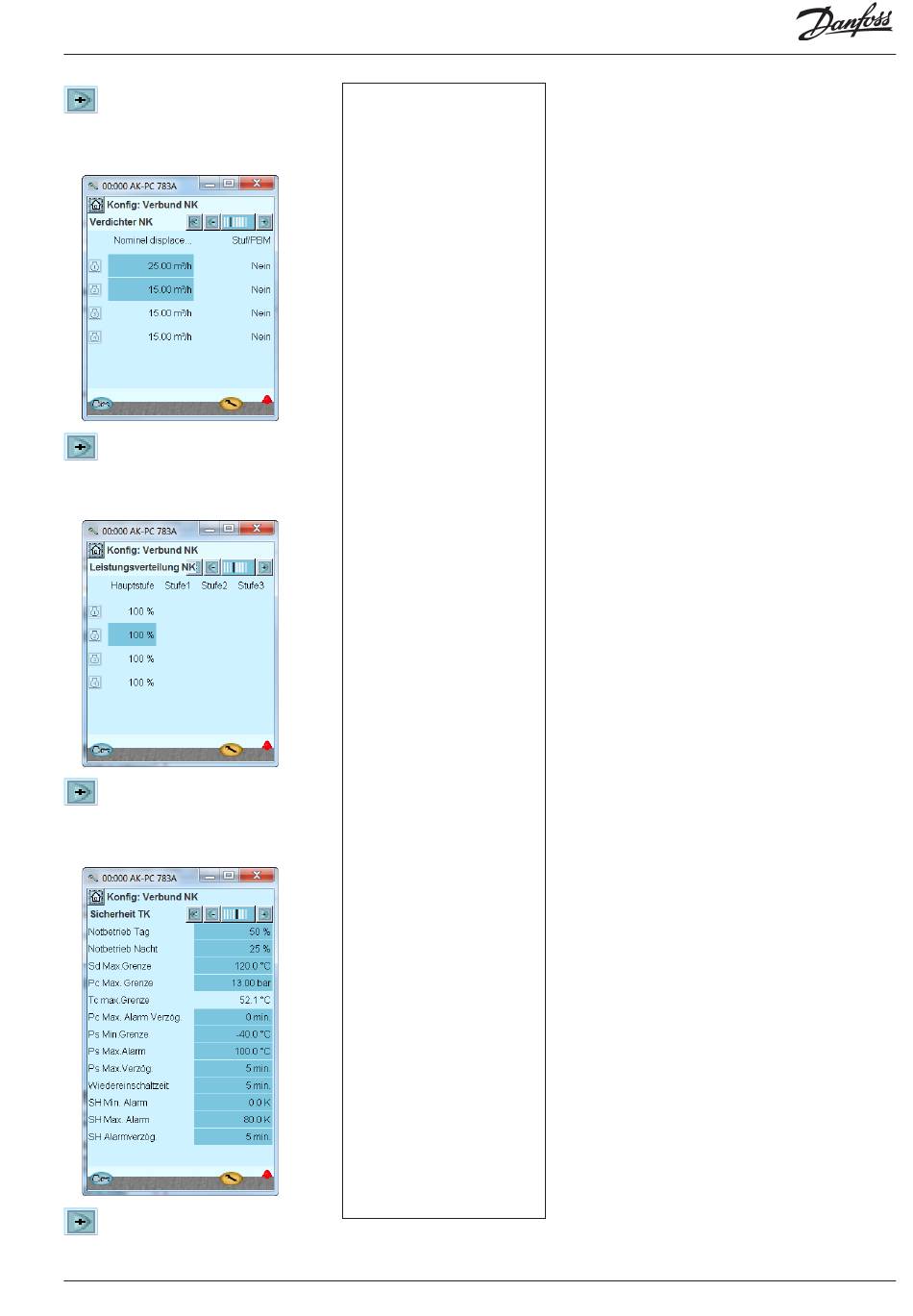

Konfiguration - fortsetzung
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
5. Werte für Verdichterleistung
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
6. Werte für Hauptstufe und
Entlastungen einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
7. Werte für Sicherheitsbetrieb
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
AK-PC 783A
In unserem Beispiel finden sich
keine Entlastungen und daher
keine Änderungen
In unserem Beispiel wählen wir:
- Sicherheitsgrenze für zu hohe
Druckrohrtemperatur = 120 °C
- Sicherheitsgrenze für zu hohen
Verflüssigungsdruck = 103,5 bar
- Sicherheitsgrenze für niedrigen
Saugdruck = -40 °C
- Alarmgrenze für hohen Saugdruck
= -5 °C
- Alarmgrenzen für min.
beziehungsweise max.
Überhitzung = 5 und 35 K
Leistungsregler RS8HN103 © Danfoss 2017-11
wird der Verdichter nicht gekühlt)
PWM Start capacity
Mindestleistung, bei der der Verdichter eingeschaltet wird
Lastabwurfgrenzen
Wähle die Anzahl von Eingängen, die für die Lastbegrenzung
benutzt werden soll
Load limitation period
Stellen Sie die maximal zulässige Zeit für die Lastbegrenzung
ein.
Lastabwurfgrenze 1
Die max. zulässige Leistung, wenn am Eingang 1 ein Signal
empfangen werden soll
Lastabwurfgrenze 2
Die max. zulässige Leistung, wenn am Eingang 2 ein Signal
empfangen werden soll
Übersteuerungsgrenze T0
Es wird ungehindert Lastbegrenzung unter dem Wert zuge-
lassen. Kommt T0 über den Wert startet eine Zeitverzöge-
rung. Ist die Zeitverzögerung abgelaufen, wird die Lastbe-
grenzung abgemeldet
Übersteuerungsverzögerung 1
Max. zeit für Leistungsbegrenzung wenn P0 zu hoch liegt
Übersteuerungsverzögerung 2
Max. zeit für Leistungsbegrenzung wenn P0 zu hoch liegt
Einfache PI Wahl
Gruppen-Einstellung der 4 Regelungsparameter: Kp, Tn,
+accelleration und -accelleration. Bei der Einstellung "Benut-
zerdefiniert" können die 4 Regelungsparametern feinjustiert
werden.
Kp Ps (0,1 – 10,0)
Verstärkungsfaktor für PI-Regelung
Tn Ps
Integrationszeit für PI Regelung
+ Zone beschleunigt (A
)
+
Höher Wert wird eine schnellere regelung erzeugen
- Zone beschleunigt (A
-
)
Höher Wert wird eine schnellere regelung erzeugen
Advanced settings
T0 Filter
Änderungen im Po-Sollwert verringern
Pc Filter
Änderungen im Pc-Sollwert verringern
Laufzeit erste Stufe (15 – 900 s)
Zeit nach Anlauf, wo die Leistung auf die erst Stufe begrenzt
ist
Entlastungsmethode
Wähle ob ein oder zwei Leistungsgeregelte Verdichter nach
einander entlastet werden darf
Compressor Run signal DO
Bei „Ja" wird ein Ausgang belegt, der anzeigt, ob die Verdi-
chter in Betrieb sind.
AO Filter
Reduziert Änderungen an analogen Ausgang
AO max. Grenze
Begrenz die Spannung an dem analogen Ausgang.
5 - Verdichter
Hier werden die Leistungsverteilung der Verdichter definiert.
Die Leistungseinstellung is auch von den Einstellungen i
"Verdichter Anwendung" und "Schaltmuster" bestimmt.
Nominelle Leistung (1,0 – 1000, 0 m
Die Nominelle Leistung des Verdichters einstellen.
Die Geschwindigkeitsgeregelten Verdichter müssen den
Nominellen Wert bei jenen Netzfrequenz eingestellt werden
(50/60 Hz).
Entlastungen
Anzahl der Entlastungsventile an jedem Verdichter (0 - 3)
6 - Leistungsverteilung
Die Einstellung hängt von Verdichterkombination und
Schaltprinzip ab.
Hauptstufe
Einstellung der Nennleistung der Hauptstufe (Nennleistung
des entsprechenden Verdichters in % einstellen) 0 - 100%.
Entlastung
Anzeige der Leistung für jede Entlastung, 0 – 100%.
7 - Sicherheit
Notleistung – Tag
Gewünschte angeschlossene Leistung bei Tagesbetrieb im
Falle von Notbetrieb, der durch Fehler auf dem Saugdruck-/
Temperaturfühler für das Medium entsteht.
3
/h)
57
