Ausbaumodul AK-OB 110
Funktion
Das Modul beinhaltet 2 analoge Spannungsausgänge von 0 -10 V.
Spannungsversorgung
Die Spannungsversorgung des Moduls erfolgt vom Reglermodul.

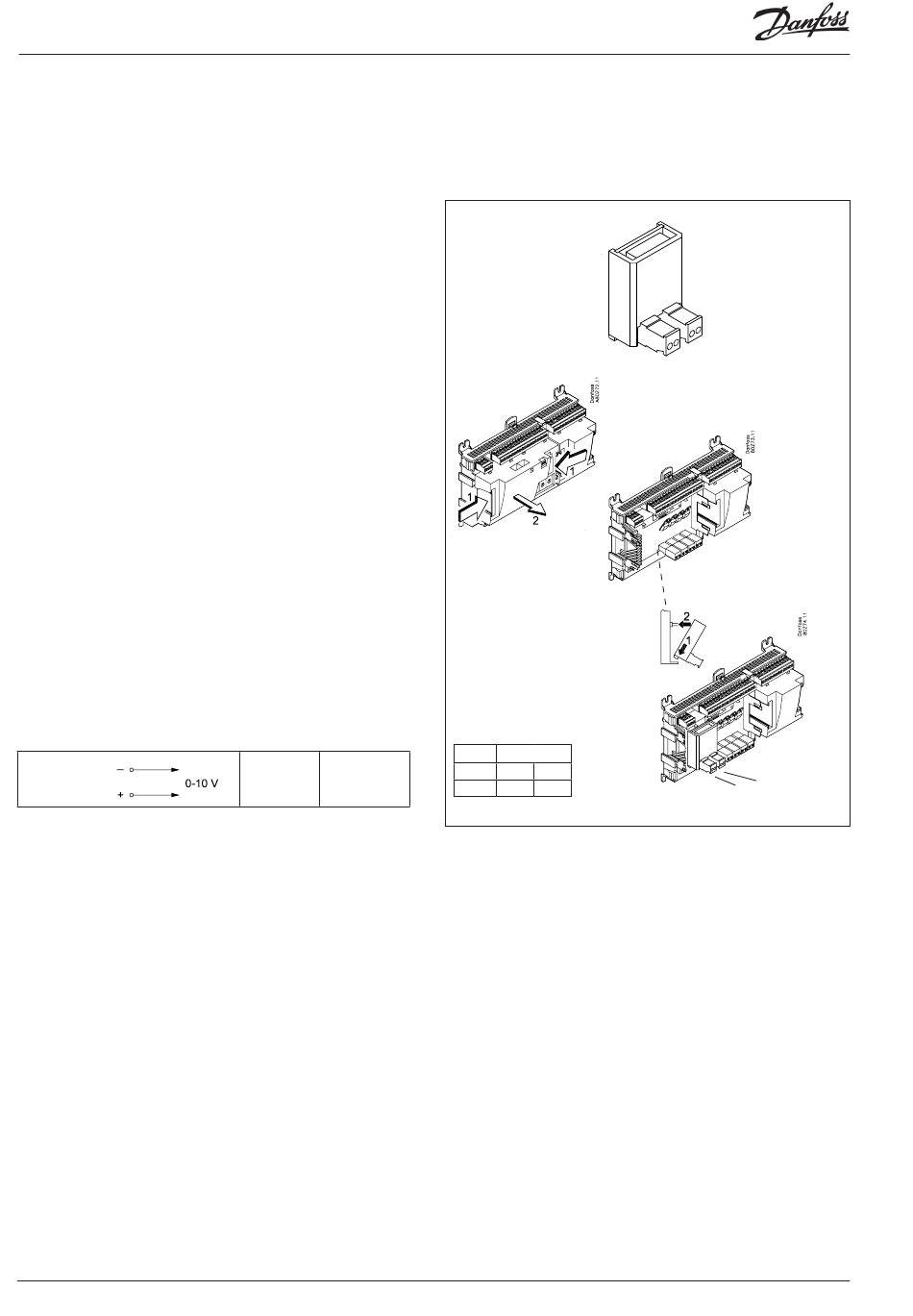

Platzierung

Das Modul ist auf der Platine im Inneren des Reglermoduls plat-
ziert.
Punkt
Die beiden Ausgänge haben Punkt 24 und 25. Sie werden auf
einer früheren Seitee gezeigt, auf der auch der Regler beschrieben
ist.
Max. Belastung
I < 2,5 mA
R > 4 kohm
AO
26
AO 0 - 10 V
Leistungsregler RS8HN103 © Danfoss 2017-11
1
Modul
Punkt 24 25
Typ AO1 AO2
AO2
AO1
AK-PC 783A
