Regler
Funktion

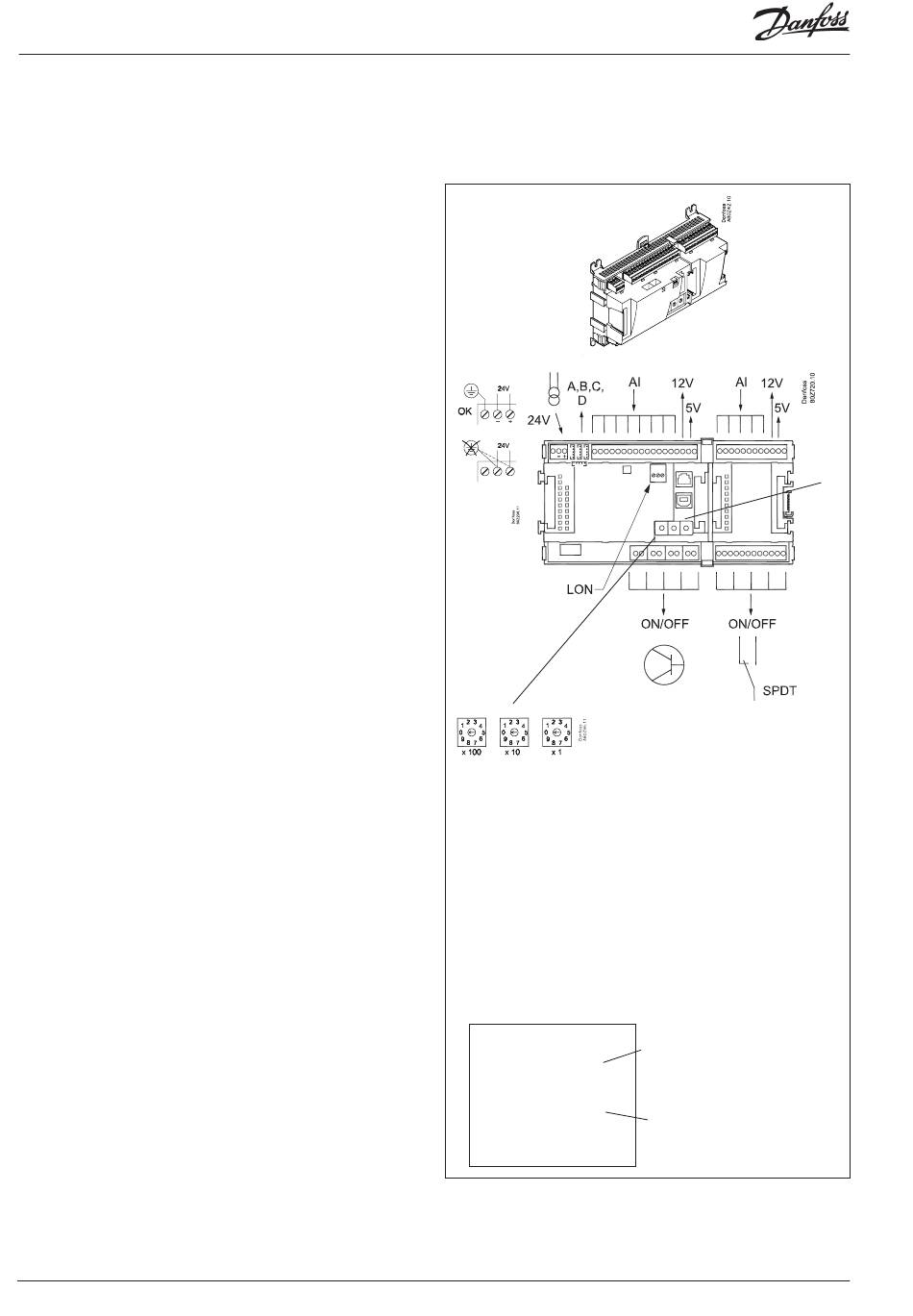

Die Baureihe umfasst mehrere Regler. Die Funktion wird von der
einprogrammierten Software bestimmt, nach außen sehen die
Regler gleich aus – sie verfügen alle über die gleichen Anschluss-
möglichkeiten:
11 analoge Eingänge für Fühler, Druckmessumformer, Spannungs-
signale und Kontaktsignale.
8 digitale Ausgänge, und zwar 4 Solid state-Ausgänge und 4
Relaisausgänge.
Spannungsversorgung
Der Regler ist mit 24 Volt a.c. oder d.c. zu versorgen.
Die 24-V-Versorgung darf nicht weitergeführt und von anderen
Reglern benutzt werden, da sie von den Ein- und Ausgängen
nicht galvanisch getrennt ist. D.h. es ist je Regler ein Transformator
anzuwenden. Klasse II ist erfordert. Die Klemmen dürfen nicht
geerdet werden.
Die Spannungsversorgung für evt. Ausbaumodule erfolgt über
den Stecker auf der rechten Seitee.
Die Trafogröße bestimmt sich aus der Leistungsaufnahme der
Gesamtzahl der Module.
Die Spannungsversorgung für einen Druckmessumformer hat
entweder vom 5-V-Ausgang oder vom 12-V-Ausgang zu erfolgen
abhängig vom Typ des Druckmessumformers.
Datenfernübertragung
Ist der Regler Teil eines größeren Systems, hat dies über einen
LON-Anschluss zu erfolgen.
Die Installation hat gemäß der in einem separaten Dokument
angeführten Anleitung für LON Kommunikation zu erfolgen.
Adresseneinstellung
Wird der Regler an ein Gateway Typ AKA 245 angeschlossen, ist
die Regleradresse auf einen Wert im Intervall 1 bis 119 einzustel-
len. (Wenn es ein System Manager AK-SM ..ist, dann 1-999).
Service-PIN
Ist der Regler an die Datenkommunikation angeschlossen, ist das
Gateway entsprechend zu programmieren. Dies erfolgt durch Be-
tätigen der PIN-Taste. Die Leuchtdiode "Status" beginnt zu blinken,
sobald das Gateway quittiert.
Bedienung
Zur Konfiguration der Reglerbedienung ist das Softwarepro-
gramm "Service Tool" zu benutzen. Das Programm ist auf einem
PC zu installieren, der über den Netzstecker auf der Front mit dem
Regler zu verbinden ist.
Leuchtdioden
Es sind zwei Leuchtdiodenreihen vorhanden. Sie haben folgende
Bedeutung:
Linke Reihe:
• Versorgungsspannung am Regler
• Kommunikation mit der Hauptplatine ist aktiv (Rot = Störung)
• Zustand der Ausgänge DO1 bis DO8
Rechte Reihe:
• Zustand der Software (langsames Blinken = OK)
• Kommunikation mit „Service Tool"
• Kommunikation mittels LON
• Kommunikation mit AK-CM 102
• Alarm wenn blinkend
- 1 Stck. werden nicht benutzt
• Kommunikation mit Display auf RJ11 Stecker
• Kontakt "Service-PIN" wurde aktiviert
12
Leistungsregler RS8HN103 © Danfoss 2017-11
Adresse
■ Power
■ Comm
■ DO1
■ Status
■ DO2
■ Service Tool
■ DO3
■ LON
■ DO4
■ I/O Extension
■ DO5
■ Alarm
■ DO6
■ DO7
■ Display
■ DO8
■ Service Pin
Ein kleines Modul (Option board) lässt sich auf der Hauptplati-
ne des Reglers platzieren. Das Modul ist später im Dokument
beschrieben.
Sicherheitsab-
stand einhalten!
Nieder- und Hoch-
spannung dürfen
nicht an die gleiche
Ausgangsgruppe
angeschlossen
werden.
Langsames Blinken = OK
Rasches Blinke = Antwort vom
Gateway
Dauernd Ein = Störung
Dauernd Aus = Störung
Blinken = Aktiver Alarm / nicht quittiert
Dauernd Ein = Aktiver Alarm / quittiert
AK-PC 783A
PIN
