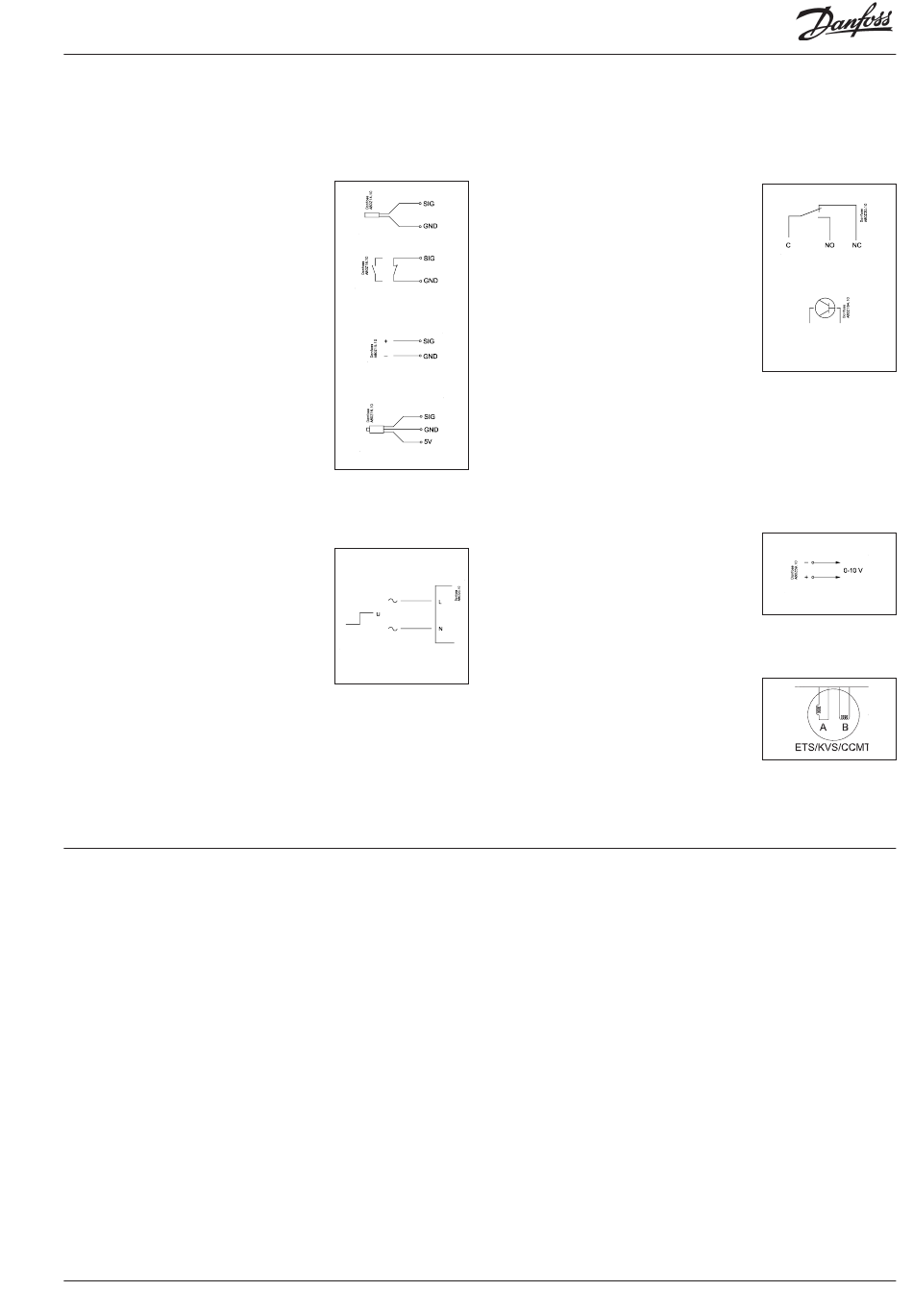

Anschlüsse
Prinzipiell finden sich folgende Anschlusstypen:
Analoge Eingänge „AI"
Dieses Signal ist an zwei Klemmen anzu-
schließen.
Es können folgende Signale empfangen
werden:
• Temperatursignal von einem Pt 1000 Ohm
Temperaturfühler
• Kontaktsignal, wobei der Eingang kurzge-
schlossen beziehungsweise geöffnet wird
• Spannungssignal von 0 bis 10 V
• Signal von einem Druckmessum former
Typ AKS 32 oder AKS 32R, AKS 2050 oder
MBS 8250.
Die Spannungsversorgung des Druck-
messumformers erfolgt von der Klem-
menreihe des Moduls, wo sowohl eine 5
V als auch eine 12 V Versorgung vorhan-
den ist.
Bei der Programmierung ist der Druckbe-
reich des Druckmessumformers einzu-
stellen.
EIN/AUS-Spannungseingänge "DI"
Dieses Signal ist an zwei Klemmen anzu-
schließen.
• Das Signal muss 2 Niveaus haben, entwe-
der "0" V oder "Spannung" am Eingang.
Für diesen Signaltyp gibt es zwei ver-
schiedene Ausbaumodule:
- Niederspannungssignale z.B. 24 V
- Hochspannungssignale z.B. 230 V.
Bei der Programmierung ist die Funktion
einzustellen:
• Aktiv, bei spannungslosem Eingang
• Aktiv, bei unter Spannung liegendem
Eingang.
Begrenzungen
Da das System, was die Anzahl der angeschlossenen Einheiten
betrifft, äußerst flexibel ist, ist zu kontrollieren, ob mit der ge-
troffenen Wahl, die wenigen auferlegten Grenzen eingehalten
werden.
Die Komplexität des Reglers bestimmt sich aus der Software, der
Größe des Prozessors und der Größe des Speichers. Der Regler
verfügt dabei über eine bestimmte Anzahl von Anschlüssen, von
denen Daten erfasst werden können, und andere, die mit Relais
gekoppelt sind.
✔ Die Summe aller Anschlüsse darf 160 Stck. bei AK-PC 783A
nicht überschreiten.
✔ Die Anzahl der Ausbaumodule ist zu begrenzen, die Gesamt-
leistung in einer Reihe darf 32 VA (einschließlich Regler) nicht
überschreiten.
Wenn das Kommunikationsmodul AK-CM 102 verwendet wird,
darf keine Zeile des AK-CM 102 20 VA überschreiten (einschl.
AK-CM 102).
Es dürfen nicht mehr als insgesamt 12 Module vorhanden sein
(Regler + 11 Module).
AK-PC 783A
Leistungsregler RS8HN103 © Danfoss 2017-11
EIN/AUS-Ausgangssignale "DO"
Es gibt zwei Typen, und zwar:
• Relaisausgänge
Alle Relaisausgänge haben Wechsel-
kontakt, um die gewünschte Funktion
bei spannungslosem Regler möglich zu
machen.
• Solid state-Ausgänge
Der Ausgang lässt sich ähnlich wie ein
Relaisausgang mit einem externen Relais
verbinden.
Der Ausgang ist nur am Reglermodul
vorhanden.
Bei der Programmierung ist die Funktion
einzustellen:
• Aktiv, bei aktiviertem Ausgang
• Aktiv, bei deaktiviertem Ausgang.
Analoges Ausgangssignal "AO"
Dieses Signal ist anzuwenden, wenn ein
Steuersignal an einen externen Apparat,
z.B. einen Frequenzumrichter, gesandt
werden soll.
Bei der Programmierung ist der Signalbe-
reich einzustellen. 0-5 V, 1-5 V, 0-10 V oder
2-10 V.
Pulssignal für die Schrittmotoren.
Dieses Signal wird von Ventilmotoren des
Typs ETS, KVS, CCM und CCMT verwendet.
Der Ventiltyp wird bei der Programmierung
eingestellt.
✔ Es dürfen nicht mehr als 5 Druckmessumformer an ein Regler-
modul angeschlossen werden.
✔ Es dürfen nicht mehr als 5 Druckmessumformer an ein Ausbau-
modul angeschlossen werden.
Gemeinsamer Druckmessumformer
Wenn mehrere Regler von einem einzigen Druckmessumformer
ein Signal empfangen, muss das Versorgungskabel der entspre-
chenden Regler verdrahtet sein, sodass es nicht möglich ist, einen
Regler ohne die anderen Regler auszuschalten. (Wenn ein Regler
ausgeschaltet wird, wird das Signal abgeschwächt. Alle anderen
Regler empfangen dann ein Signal, das zu niedrig ist.)
31
