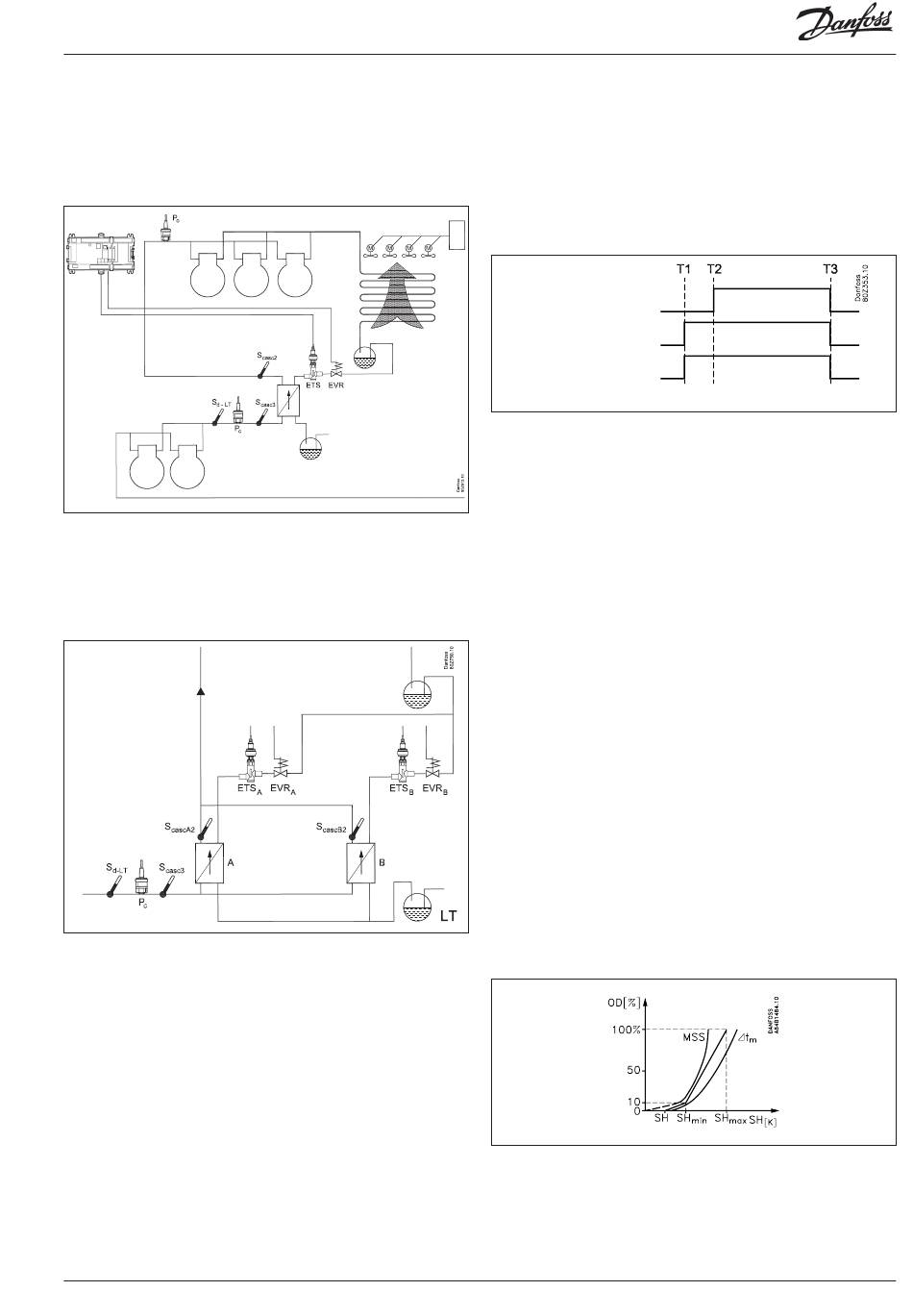

Kaskadenregelung
Der Regler ist speziell auf die Steuerung von zwei Verdichtergrup-
pen mit Kaskade ausgelegt.
Die Koordinierung zwischen den beiden Verdichtergruppen und
der Einspritzfunktion wird intern im Regler vorgenommen.
Doppeltes Einspritzventil
Der Regler kann zwei parallel montierte Einspritzventile regeln,
z. B. zwei ETS-Ventile. Für das Ventil sind separate Signale vom
Regler erforderlich.
Doppelte Kaskade
Der Regler kann zwei parallel montierte Kaskadenwärmetauscher
regeln:
den üblichen A-Bereich und gleichzeitig einen B-Bereich.
Dafür sind ein separater Temperaturfühler und zwei separate
Ventile erforderlich.
Zusätzliche Kaskade
Der Regler kann ein Einspritzsignal an die externe Kaskadenrege-
lung senden. Das Signal folgt dem Einspritzsignal.
AK-PC 783A
TK
Leistungsregler RS8HN103 © Danfoss 2017-11
Koordination
Wählen Sie im Menü „Kaskadenregelung" den TK-Verdichter aus,
um die Einspritzung zu starten.
Einspritz-Signal
Die Koordinierung der Einspritzung stellt sicher, dass Flüssigkeit
in den Kaskadenwärmetauscher eingespritzt wird, wenn die
TK-Verdichter in Betrieb sind oder wenn der Tc-TK-Druck zu stark
ansteigt.
Beispiel
NK Verdichter
TK Verdichter
Einspritz. Wärmeaustau-
scher
T1: Die Belastung im TK-Kreis macht Verdichterleistung erforder-
lich. TK startet Verdichter und aktiviert Einspritzsignal
T2:Der erste NK-Verdichter läuft an, wenn der Druckanstieg vom
NK erfasst wird.
T3: Der letzte TK-Verdichter stoppt, Einspritzung stoppt und NK
wegfällt. Der letzte NK-Verdichter stoppt.
Je nach Anlagen- oder Bauart kann die Einspritzung auf folgende
Arten definiert werden:
- Immer ON.
- Folgt dem TK-Kreis.
- Folgt einem Fernsignal am DI-Eingang.
Das Einspritzsignal folgt immer dem Hauptschalter des Reglers.
Auch wird jede Kaskade gestoppt, wenn das externe Handrege-
lungssignal für die Regelung des Kaskadenwärmetauschers
aktiviert wird.
EVR in Flüssigkeitsleitung
Das Signal folgt dem Einspritzsignal, verfügt jedoch über eine
Zeitverzögerungs- und Sicherheitsfunktion.
Regelsensoren
Folgende Fühler werden als Regelsensoren verwendet:
Po-NK, Pc-TK, Scasc2 und Scasc3.
In Anlagen, in denen nichts zwischen Sd-TK und SCasc3 instal-
liert ist, kann der Sd-TK-Messwert anstelle von Scasc3 eingesetzt
werden. Es kann eingestellt werden, welcher der beiden Fühler
verwendet werden soll.
Überhitzung
Die Funktion enthält einen adaptiven Algorithmus, der den Öff-
nungsgrad des Ventils selbständig justiert, so daß der Verdampfer
die ganze Zeit die Optimale Kühlung liefert.
Der Überhitzungssollwert wird begrenzt durch die Einstellungen
für min. und max. Überhitzung.
Falls die Überhitzung sehr niedrig ist, kann das Ventil sehr schnell
über die Einstellung „SH geschlossen" geschlossen werden.
103
