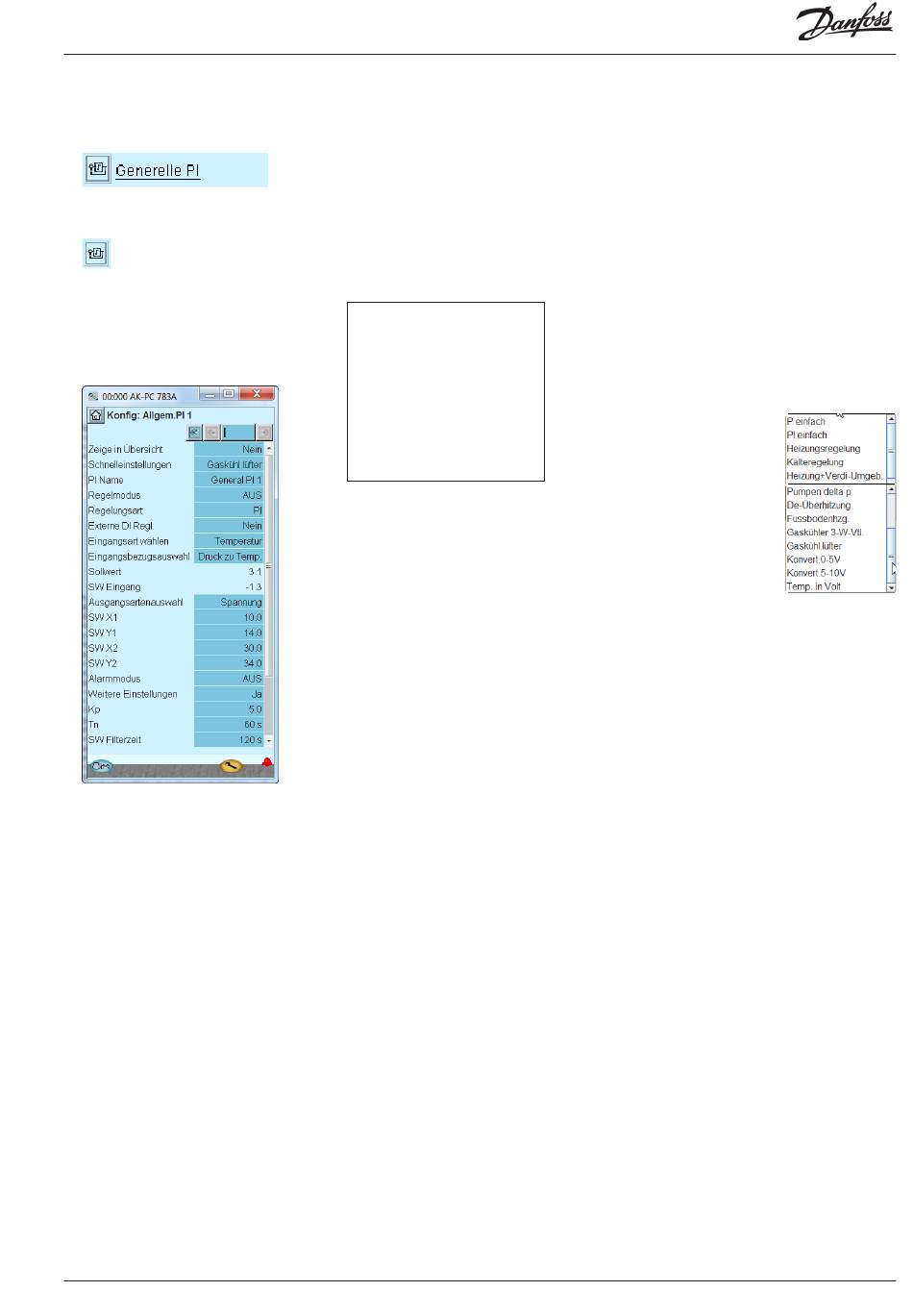

Konfiguration - fortsetzung
Separate PI Funktione
1. Wähle PI Funktion
2. Wähle aktuelle PI-funktion
3. Festlegen der erforderlichen
Namen und Werte im
Zusammenhang mit der
Funktion
AK-PC 783A
In unserem Beispiel wird diese
Funktion nicht verwendet; das
Display wird nur zu Informati-
onszwecken dargestellt.
Leistungsregler RS8HN103 © Danfoss 2017-11
3 - Allgemeine PI-Regelung
Die Funktion kann zur optionalen Regelung verwendet
werden.
Für jede Regelung anpassen
• Zeige in Übersichtsbild 1
• Quick settings
Hier finden Sie eine Liste mit Vorschlägen für die PI-Rege-
lung:
• Name
• Regelungsmodus: Aus, Handsteu oder Auto
• Regelungsart: P oder PI
• Externe DI-Regelung: Auf „Nein" eingestellt, wenn die Rege-
lung durch einen externer Unterbrecher gestartet/gestoppt
werden kann.
• Eingangsart wählen: Auswählen, welches Signal die Rege-
lung empfangen soll: Temperatur, Druck, in Temperatur
umgewandelter Druck, Spannungssignal, Tc, Pc, Ss, Sd usw.
• Eingangsbezugsauswahl: Entweder Fest oder Signals für
den variablen Sollwert
Zwischen folgenden Optionen auswählen: ohne, Tempera-
tur, Druck, in Temperatur umgewandelter Druck, Span-
nungssignal, Tc, Pc, Ss, DI usw.
• Sollwert: Wenn Fester Sollwert gewählt ist
• Ablesen des Gesamtsollwerts
• Ausgangsartenauswahl. Hier kann die Ausgangsfunktion
ausgewählt werden (PWM = Pulsweitenmodulation (fx
AKV-Ventil), Schrittsignal für Schrittmotor oder Spannungs-
signal.
• Alarmmodus: Auswählen, ob ein Alarm an die Funktion
angehängt werden soll. Bei Einstellung auf EIN können
Alarmtexte und Alarmgrenzen eingegeben werden.
• Weitere Regelungseinstellungen:
• Ref. X1, Y1 und X2, Y2: Punkte, die den variablen Be-
zugswert definieren und begrenzen.
• AKV-Periodenzeit: Periode, während der das Signal ein-
und ausgeschaltet war.
• Kp: Verstärkungsfaktor
• Tn: Integrationszeit
• Filter für Sollwert: Dauer weicher Veränderungen des
Sollwerts
• Max. Fehler: max. zulässiges Fehlersignal, bei dem der
Integrator in der Regelung verbleibt
• Min. Regelwert: niedrigstes zulässiges Ausgangssignal
• Max. Regelwert: maximal zulässiges Ausgangssignal
• Startzeit: Zeit beim Start, bei der das Ausgangssignal
zwangsgeregelt wird
• Startausgang: die Größe des Ausgangssignals zur Startzeit.
• Stopprelais: die Größe des Ausgangssignals wenn die
Regelung aus ist.
73
