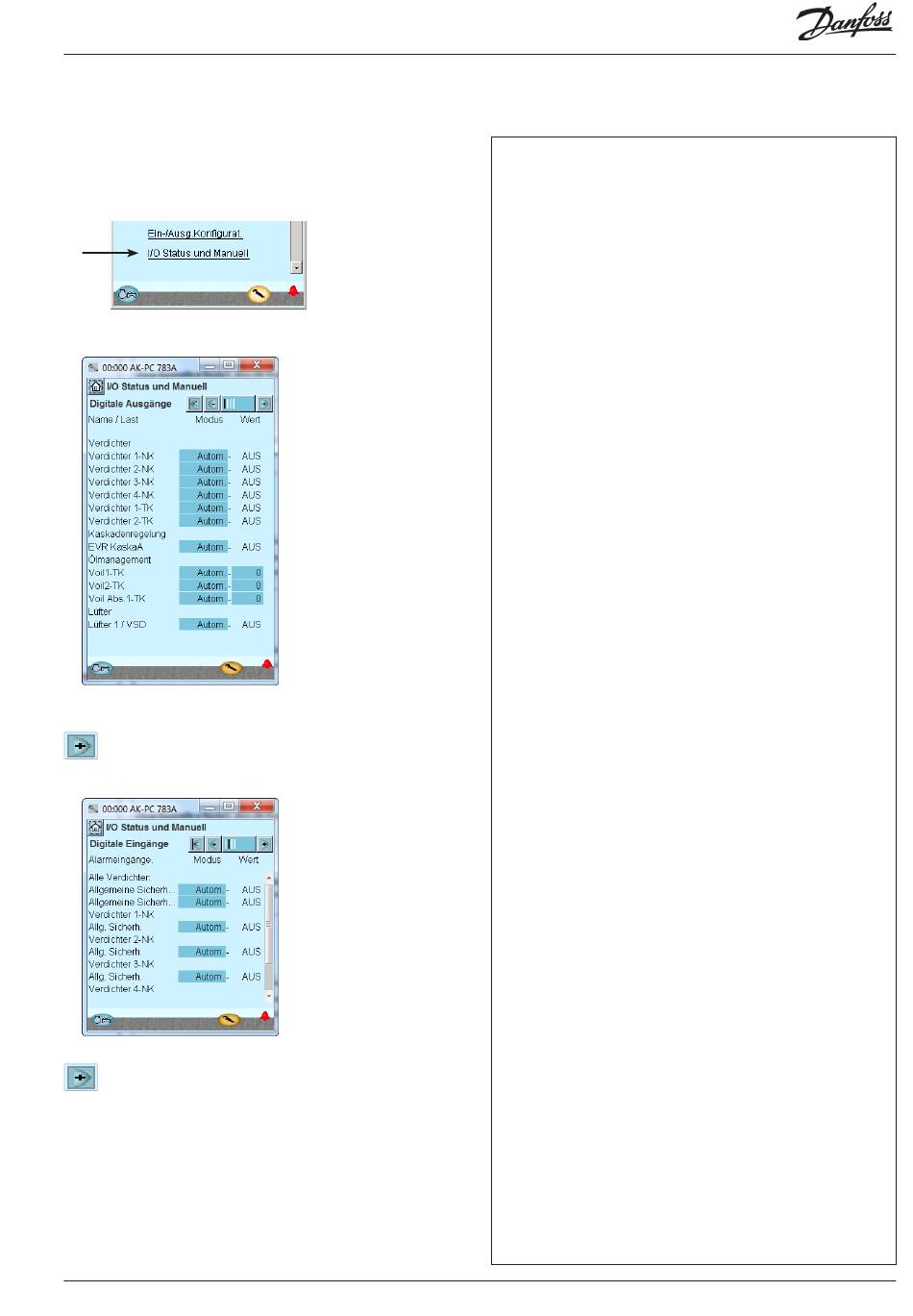

Kontrolle der Anschlüsse
1. Gehen Sie zum Konfigurationsmenü
2. Wähle I/O Status und Manuell
3. Digitale Ausgänge kontrollieren
Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu
betätigen.
4. Digitale Eingänge kontrollieren
Um zur nächsten Seite zu gelangen ist das +-Schaltfeld zu
betätigen.
AK-PC 783A
Leistungsregler RS8HN103 © Danfoss 2017-11
Vor dem Start der Steuerung sind alle Ein- und Ausgänge auf
korrekten Anschluss zu kontrollieren.
Diese Kontrolle erfordert, dass die Konfiguration gesperrt ist.
Mit Hilfe der manuellen Steuerung auf jedem Ausgang lässt sich kontrol-
lieren, ob der Ausgang korrekt angeschlossen wurde:
AUTO
Der Ausgang wird von Regler gesteuert
MAN OFF
Der Ausgang ist zwangsgesteuert für AUS.
MAN ON
Der Ausgang ist zwangsgesteuert für EIN
Den Sicherheitskreis für Verdichter 1 unterbrechen.
Kontrollieren, dass die Leuchtdiode DI1 am Ausbaumodul (Modul 2)
erlischt.
Kontrollieren, dass der Wert des Alarms für die Sicherheitsüberwa-
chung von Verdichter 1 auf EIN wechselt.
Die übrigen digitalen Eingänge sind auf gleiche Weise zu kontrollieren.
81
