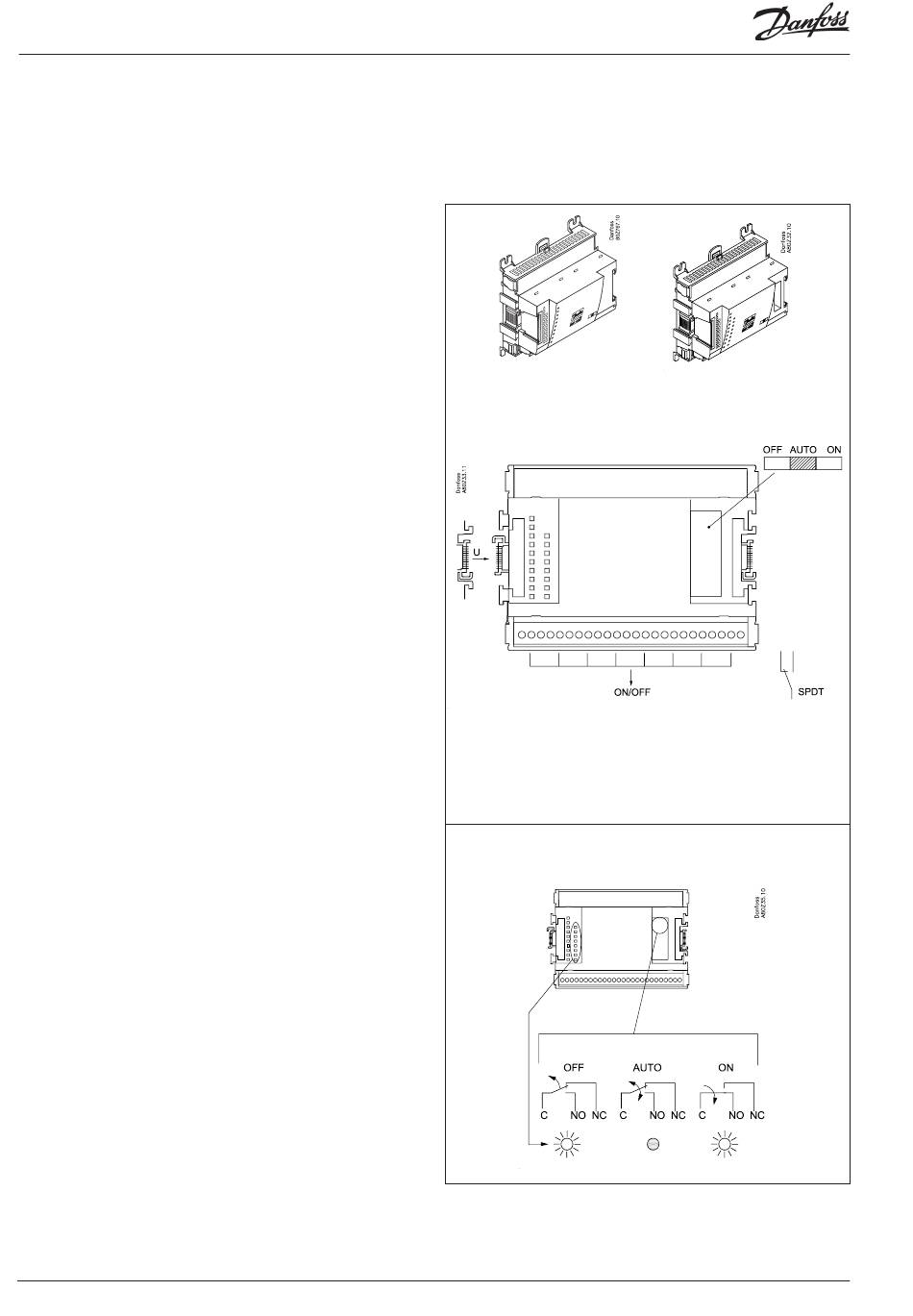

Ausbaumodul AK-XM 204A / AK-XM 204B
Funktion
Das Modul beinhaltet 8 Relaisausgänge.
Spannungsversorgung
Die Spannungsversorgung des Moduls erfolgt von dem in der
Reihe vor ihm liegenden Modul.
Nur AK-XM 204B
Übersteuerung des Relais
8 Umschalter auf der Front ermöglichen die Übersteuerung der
Relaisfunktion.
Entweder in Position AUS oder EIN.
In Position Auto übernimmt der Regler die Steuerung.
Leuchtdioden
Es sind zwei Leuchtdiodenreihen vorhanden. Sie haben folgende
Bedeutung:
Linke Reihe:
• Versorgungsspannung am Modul
• Kommunikation mit dem Regler ist aktiv (Rot = Störung)
• Status auf die Ausgänge DO1 bis DO8
Rechte Reihe (Nur AK-XM 204B):
• Übersteuerung der Relais
Leuchtend = Übersteuerung
Aus = keine Übersteuerung
Sicherungen
Hinter dem Oberteil befindet sich für jeden Ausgang eine Siche-
rung.
Hinweis
Wenn anhand der Umschalter der Verdichterbetrieb übersteuert
wird, muss ein Sicherheitsrelais in den Ölmanagement-Kreis ein-
gefügt werden. Ohne dieses Relais stoppt der Regler den Verdich-
ter bei fehlendem Öl nicht. Siehe Regelungsfunktionen.
20
Leistungsregler RS8HN103 © Danfoss 2017-11
AK-XM 204A
Max. 230 V
AC-1: max. 4 A (Ohmisch)
AC-15: max. 3 A (Inductive)
AK-XM 204B
Übersteuerung des Relais
AK-XM 204B
Sicherheitsabstand
einhalten!
Nieder- und Hochspan-
nung dürfen nicht an die
gleiche Ausgangsgruppe
angeschlossen werden.
AK-PC 783A
