Konfiguration - fortsetzung

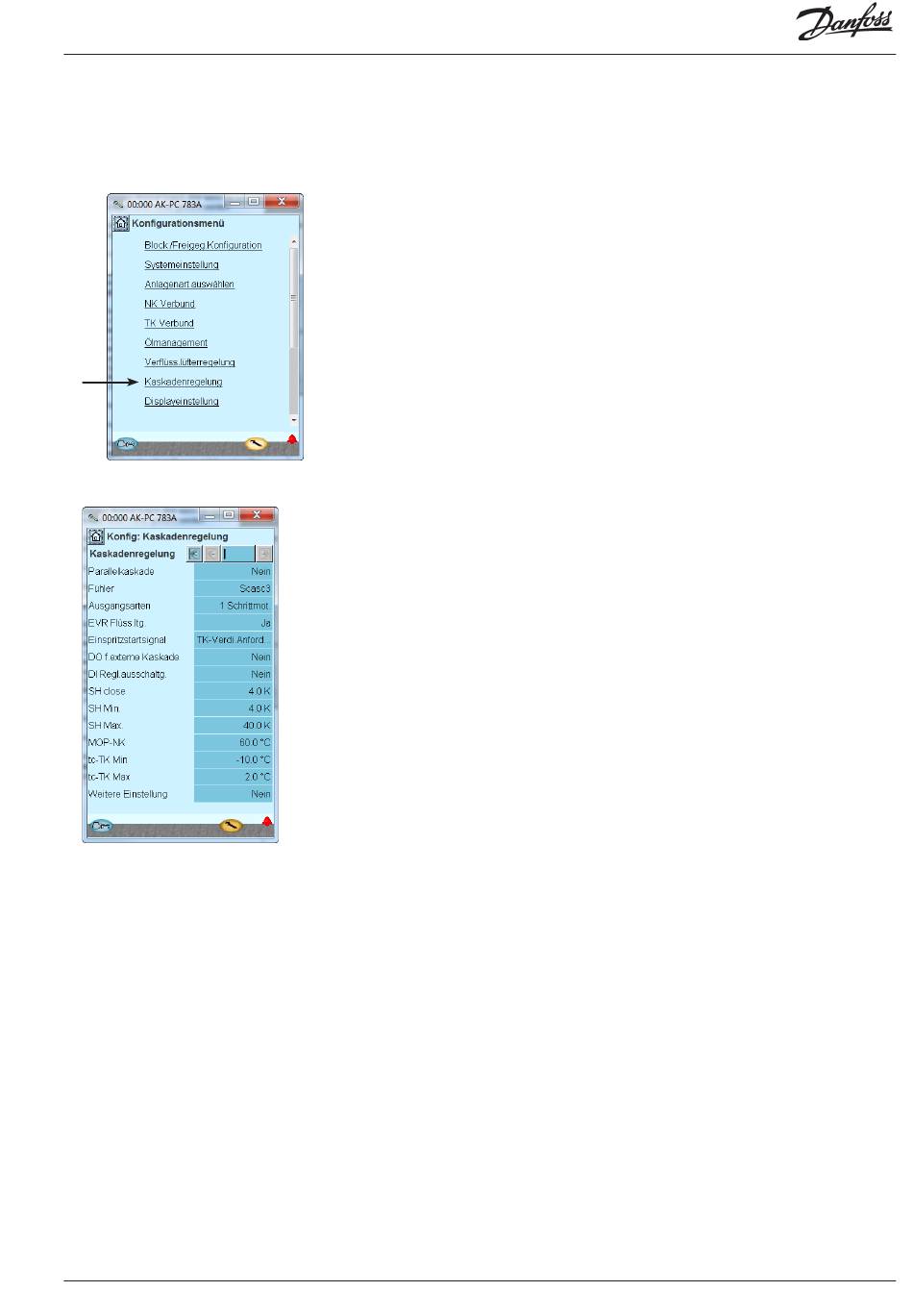

Einstellung der Kaskadenregelung
1. Gehen Sie zum Konfigurationsmenü
2. Wähle Kaskadenregelung
3. Werte für die Regelung einstellen
AK-PC 783A
Leistungsregler RS8HN103 © Danfoss 2017-11
3
Parallel cascade
Wählen Sie aus, ob der Regler eine Kaskade oder zwei parallele Kaskaden
regeln soll.
Fühler
Wahl des Regelungsfühlers: Normal Scasc3, aber wenn die Sd-LP Tempera-
tur repräsentative ist kann dieser Fühler gewählt werden.
Ausgangsarten
Wahl des Signal für Regelung des Expansion Ventils.
Step Ventil; Evtl. zwei in parallel.
Spannungssignal
AKV Ventil; Evtl. zwei in parallel (AKV nicht empfohlen bei Plattenwärme-
austauscher).
EVR in Flüssig. leitung
Signal an das Magnet Ventil in der Flüssigkeitsleitung; Ja/Nein.
Einspritzstartsignal
Kein signal
Signal von TK Regelung
Das Signal muss am DI Eingang angeschlossen werden.
Signal zu ext. Kaskade
Der Regler kann ein Signal an externen Kaskaden Regelung senden.
DI for manual control
Wählen Sie aus, ob ein Eingang für den manuellen Start/Stopp der Rege-
lung jeder Kaskade belegt werden soll.
SH close, SH Min, SH Max
Werte für Regelung der Überhitzung.
MOP-NK
MOP-Temperature für NK Kreis.
tc-TK Min
Minimum Temperatur für Tc in TK Kreis
tc-TK Max
Maximum Temperatur für Tc in TK Kreis
Weitere Einstellungen
Wähle ob Regelungstechnischen Einstellungen sichtbar sein sollen.
67
