Anlagenart auswählen
1. Gehen Sie zum Konfigurations-
menü
2. Wähle Anlagenart auswählen
Die Zeile Anlagenart auswählen
drucken
3. Anlagenart wählen
3. fortsetzung
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
4. Gemeinsame Funktionen ein-
stellen
AK-PC 783A

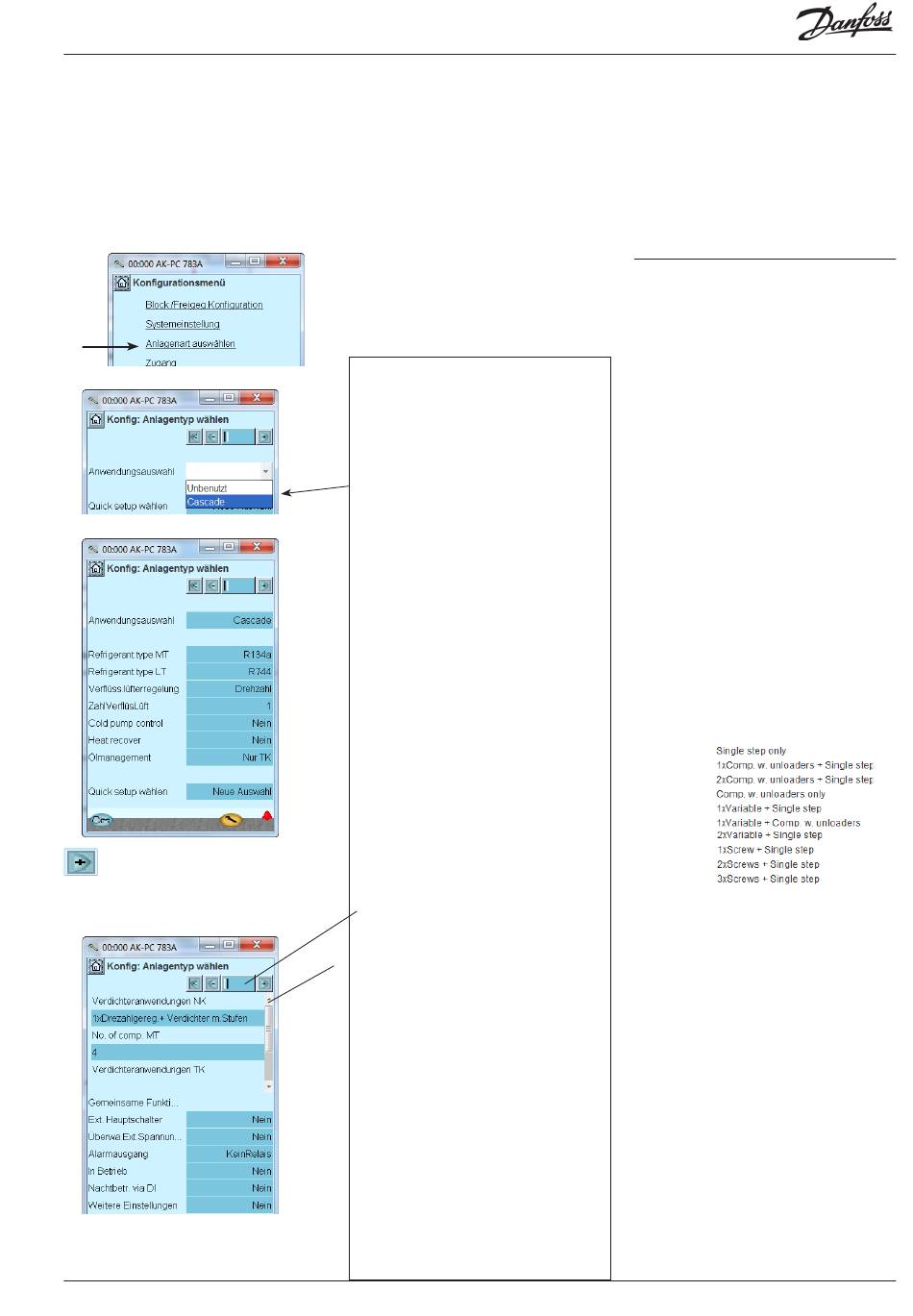

Beispiel
Die Kommentare zum Beispiel sind auf den folgen-
den Seiten in der mittleren Spalte zu finden.
In unserem Beispiel soll der Regler
einen NK Gruppe, TK-Gruppe, Verflüs-
sigergruppe und Kaskadenwärme-
austauscher steuern. Deshalb wählen
wir Anlagentyp Kaskade.
Jetzt sind aufeinander folgende Opti-
onen verfügbar. Dabei handelt es sich
ausschließlich um Optionen, die durch
die aktuelle Auswahl zulässig sind.
Nach Auswahl des Kältemittels, hier
R134a und CO2, sind weitere Optionen
verfügbar usw.
Die Einstellungen für unser Beispiel kön-
nen im Display angezeigt werden.
Es existieren mehrere Unterseiten. Welche
gerade ausgewählt ist, zeigt der schwarze
Strich in dem gezeigten Feld an. Mithilfe
der Schaltflächen „+" und „–" kann man
zwischen den Seiten wechseln.
Leistungsregler RS8HN103 © Danfoss 2017-11
Allgemein
Weitere Einzelheiten über verschiedene Einstel-
lungsmöglichkeiten finden Sie in der rechten
Spalte.
Die Zahl bezieht sich auf die Zahl und Abbildung
in der linken Spalte.
Da auf dem Bildschirm nur die Einstellungen und
Werte angezeigt werden, die für eine bestimm-
te Konfiguration notwendig sind, wurden alle
möglichen Einstellungen auch in die rechte Spalte
übernommen.
3 - Anlagen Typ
Wahl der Anwendung
Wähle Kaskadenregelung
3- Nach Anlagen auswahl
Kältemittel
Kältemittel wählen
Kältemittelfaktor K1, K2, K3
Nur benutzen, wenn Kältemittel nicht von der
Liste gewählt werden kann (Bitte Danfoss für
weitere Information kontakten)
Verbundart
NK (MT) = mittlere Temperatur, TK (LT) = niedri-
ge Temperatur
Verflüssiger lüfter regelung
Wähle wie der Regler die Verflüssiger regelsn
soll. Siehe später.
No. of fans
Anzahl Lüfter Einstellen
Cold pump control
Wählen Sie, ob der Regler die CO2-Umwälzung
regeln soll.
Wärmerückgewinnung (WRG)
Wärmerückgewinnung aktiviert. Später einzu-
stellen.
Oil management
Ölstandskontrolle aktiviert. Später einzustellen.
Schnellauswahl wählen
Hier können Sie alle Einstellungen auf die
Werkseinstellungen zurücksetzen.
4 - Verdichter Kombinationen NK
Wähle zwischen:
No of compressors
Stellen Sie die Anzahl der Verdichtereinheiten
ein.
Compressor combinations LT
Siehe oben (keine Schraubenverdichter).
No of compressors
Stellen Sie die Anzahl der Verdichtereinheiten
ein.
Externer Hauptschalter
Zum Starten und Stoppen der Regelung kann
ein Schalter angeschlossen werden.
Überw. Ext. Verlustleistung
Überwachung der externen Spannung. Wenn
„ja" ausgewählt wird, wird ein Digitaleingang
zugeordnet.
Alarmausgang
Hier kann eingestellt werden, ob es sich um ein
Alarmrelais handeln soll oder nicht und durch
welche Prioritäten es aktiviert wird.
In Betrieb
Ein Relais wird "freigegeben", wenn die Rege-
lung gestoppt wird.
Nachtbetrieb via DI
Wechseln auf Nachtbetrieb an ein DI Eingang
Comp. cap. out to AO
Wählen Sie aus, ob die Startleistungen an den
analogen Ausgängen angezeigt werden sollen.
