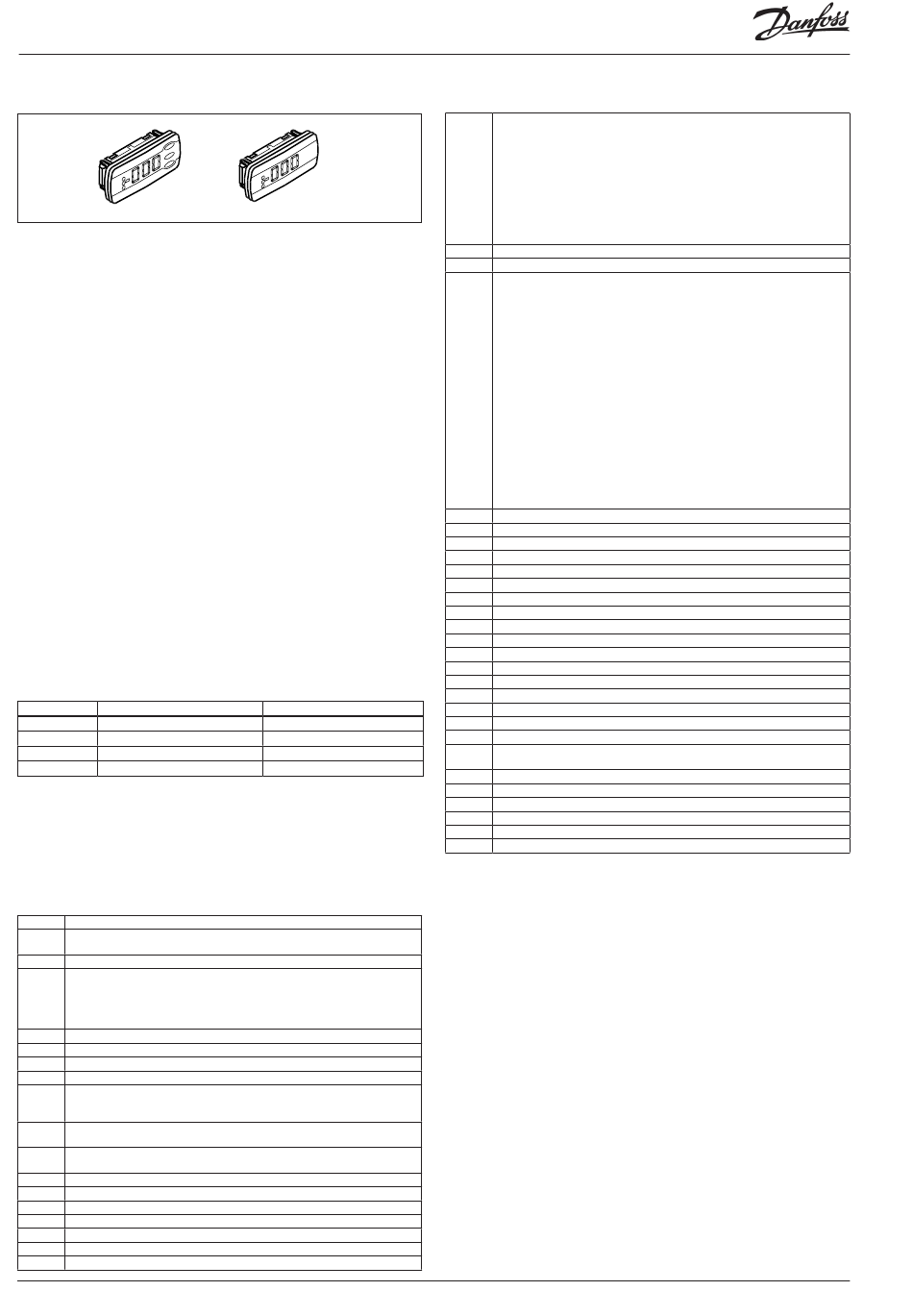

Anzeige des Saugdrucks und Verflüssigungsdrucks
Es lassen sich ein bis vier separate Displays an den Regler anschlie-
ßen. Die Anschlüsse erfolgen über Leitungen mit Steckverbindern.
Das Display kann z.B. in einer Schalttafelfront angebracht werden.
Bei Vorhandensein eines Displays wird der Wert angezeigt.
NK-Regelungstemperatur
T0-NK in Temperatur
P0-NK in Bar
T0-TK in Temperatur
P0-TK in Bar
S4- NK
Ss-NK
Sd-NK
Ss-TK
Sd-TK
Verflüssiger Regelungsfühler
Tc-NK in Temperatur
Tc-NK in Bar
Tc-TK in Temperatur
Tc-TK in Bar
S7
Scasc2
Scasc3
Sc3
Compressor speed MT
Compressor speed LT
Display
Primäre Auslesung *
A
Regelungsfühler Saugdruck, NK
B
Regelungsfühler Verflüssiger
C
Ss- NK
D
Sd-NK
* Die Primäre Auslesung kann für andere Messungen geändert werden wenn
erwünscht
Bei der Wahl eines Displays mit Bedientasten (an Stecker A)
können neben der Anzeige des Saugdrucks und Verflüssigungs-
drucks über ein Menüsystem einfache Bedienungen
vorgenommen werden:.
Nr.
Funktion
o59
Sauggruppe Leistungseinstellung in NK Kreis
0: MAN, 1: OFF, 2: AUTO
o60
Manuelle Einstellung Saugdruckleistung in NK Kreis
o93
Blockierung der Konfiguration
Es is nur möglich eine predefinierte Konfiguration zu wählen oder Kältemittel zu
ändern wenn die Konfiguration offen (EIN) ist.
0 = Konfiguration Ein
1 = Konfiguration blockiert (AUS)
P62
Manuelle Einstellung Saugdruckleistung in TK Kreis
P63
Einstellung von "Control mode cond" in TK Kreis
r23
Einstellung von Set Point für P0 in NK Kreis
r24
Auslesung der gesamten P0 Sollwert in NK Kreis
r12
Hauptschalter
0: Regler gestoppt
1: Regulierung
r28
Set Punkt Verflüssiger
Einstellung der erwünschten Verflüssigungsdruck in °C
r29
Sollwert Verflüssiger
Akteller Sollwerttemperatur für Verflüssigerleistung
r57
Ausleung von T0-NK
r90
Auslesung von T0-TK
r91
Auslesung der gesamten P0 Sollwert in TK Kreis
r92
Einstellung von Set Point für P0 in TK Kreis
u16
Aktueller Medientemperatur gemessen mit S4
u21
Überhitzung in der Saugleitung NK KReis
u44
Sc3 Aussentemperatur in °C
120
Sekundäre Auslesung
Regelungsfühler Verflüssiger
Regelungsfühler Saugdruck
Kein
Kein
Leistungsregler RS8HN103 © Danfoss 2017-11
u48
Aktuelle Regelungsstatus am Verflüssiger
0: Einschalten
1: Gestoppt
2: Manuell
3: Alarm
4: Wiederanlauf
5: Standby
6: Entladen
7-9: Teilweise geladen
10: Vollständig geladen
11: Wird ausgeführt
u49
Eingeschaltete Verflüssigerleistung in %
u50
Sollwert für Verflüssigerleistung in %
u51
Aktueller Regelungsstatus an Sauggruppe NK Kreis
0: Standby
1: Normal control
2: Compressor alarm
3: ON timer active
4: OFF timer active
5: Normal control
6: Injection ON delay
7: Coordination
8: Compressor 1 delay active
9: Pump down
10: Sensor error
11: Load shed is active
12: High Sd
13: High Pc
14: Manual control
15: OFF
16: Inrush guard
17: Min. cap. req
18: Pump delay
u52
Eingeschaltete Verdichterleistung in % NK Kreis
u53
Sollwert für Verdichterleistung in NK Kreis
u54
Sd Druckgastemperatur in °C NK Kreis
u55
Ss Sauggastemperatur in °C NK Kreis
u98
Aktuelle Temperature für S7 Medienfühler
u99
---
U01
Aktuelle Pc Verflüssigungsdruck in °C NK Kreis
U46
Auslesung von "Req. Comp. Cap.A%" TK Kreis
U47
Auslesung von "Comp.Cap %" TK Kreis
U48
Auslesung von "Suction status" TK Kreis
U49
Auslesung von "Tc" in TK Kreis
U50
Auslesung von "Ss" in TK Kreis
U51
Auslesung von "Sd" in TK Kreis
U52
Auslesung von "Sh" in TK Kreis
U53
Auslesung von "S4" in TK Kreis
o44
Manuelle Einstellung des Öffnungsgrads des Ventils zugelassen
o45
Manuelle Einstellung des Öffnungsgrads des Ventils in %
o57
Verflüssiger Leistungeseinstellungen
0: MAN, 1: OFF, 2: AUTO
058
Manuelle Einstellung Verflüssiger Leistung
AL1
Alarm Saugdruck
AL2
Alarm Verflüssiger
- - 1
Initiation. Display ist mit Ausgang "A" verbunden
- - 2
Initiation. Display ist mit Ausgang "B" verbunden usw.
Sollen ein Wert unter „Funktion" angezeigt werden, ist wie folgt vorzuge-
hen:
1. Die obere Taste betätigen, bis ein Parameter angezeigt wird.
2. Obere oder untere Taste betätigen und bis zu dem Parameter gehen,
den Sie ablesen möchten.
3. Die mittlere Taste betätigen, bis der Wert für den Parameter angezeigt
wird.
Nach kurzer Zeit kehrt die Anzeige automatisch in „Read out-Anzeige"
zurück.
