Wenn die Überhitzung unter die „SH geschlossen"-Grenze gesun-
ken ist, verringert diese Funktion den Öffnungsgrad des Ventils
sofort.
Damit die Schließfunktion nicht die allgemeine Überhitzungsre-
gelung erzeugt, muss die „SH geschlossen"-Einstellung mindes-
tens 3-5 K niedriger als „SH min." sein.
Die Regelung zur Optimierung der Überhitzung wird verwendet,
wenn sich Pc-TK über dem Sollwert befindet.
Wenn der Verflüssigungsdruck unter den Sollwert fällt, wird die
Regelung zur Optimierung der Überhitzung beendet, und das
ETS-Ventil wird allmählich geschlossen, bis der Druck den Wert
wieder überschreitet.
MOP Kontrolle
(MOP = Max. Operating Pressure)
Die MOP-Funktion begrenzt den Öffnungsgrad des Ventils, so-
lange die Verdamfungstemperatur, die gemessen wird, höher ist
als die eingestellte MOP-Temperatur. Die Funktion kann nur aktiv
sein, wenn die Einspritzventilfunktion ON gewählt wurde.
104
Leistungsregler RS8HN103 © Danfoss 2017-11

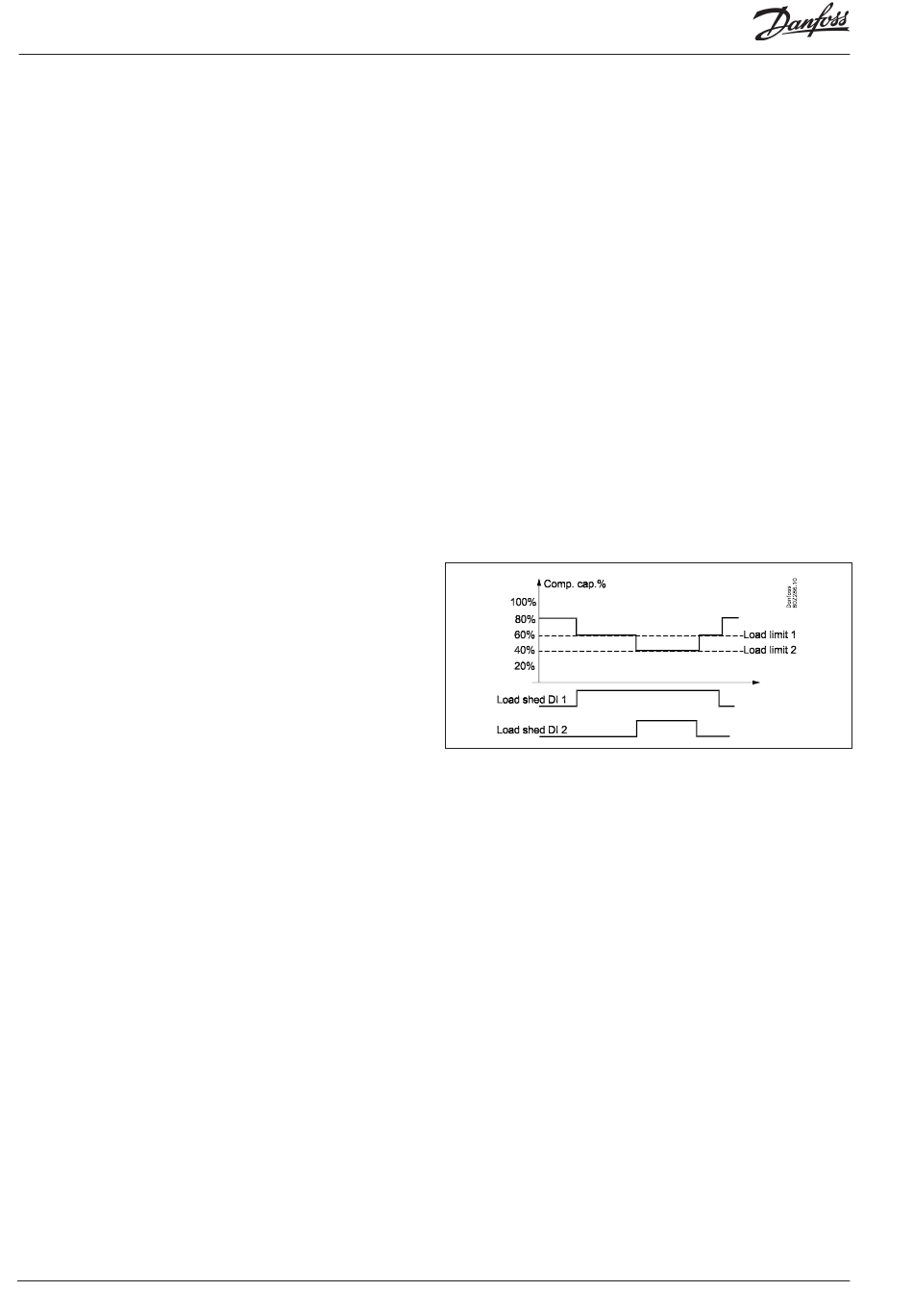

Load shedding (Lastabwurf)
Bei einigen Anlagen möchte man die Leistung des eingeschalte-
ten Verdichters begrenzen können, sodass man die elektrische
Gesamtlast beim Laden zeitweise begrenzen kann.
Diese Begrenzung kann auf folgende Weise aktiviert werden:
• Über ein Signal vom Netzwerk
• Über ein Signal an einem DI-Eingang + ein Signal über das
Netzwerk
• Über ein Signal an zwei DI-Eingängen + ein Signal über das
Netzwerk
Das Signal über das Netzwerk wird zur gleichen Funktion führen,
als wenn das Signal am DI 1 eingehen würde.
Jedem Digitalgang ist ein Grenzwert für die maximal zulässige
eingeschaltete Verdichterleistung zugeordnet, sodass man die
Leistungsbegrenzung in 2 Stufen ausführen kann.
Wenn ein Digitaleingang aktiviert wird, wird die maximal zuläs-
sige Verdichterleistung auf die eingestellte Grenze beschränkt.
Das heißt, dass dann, wenn die aktuelle Verdichterleistung bei
Aktivierung des Digitaleingangs über dieser Grenze liegt, so viel
Verdichterleistung abgeschaltet wird, dass sie dem eingestellten
maximalen Grenzwert für diesen Digitaleingang entspricht oder
darunter liegt.
Der Schwellwert kann nicht niedriger als der niedrigste Kapazi-
tätsschritt des Verdichters eingestellt werden/„Startdrehzahl".
Wenn beide Lastabwurfsignale aktiv sind, gilt der niedrigste
Grenz-wert für die Leistung.
Max. Zeit
Eine maximale Periode mit geringer Verdichterleistung kann ein-
gestellt werden. Nach Ablauf der Periode schaltet das System um
zur normalen Regelung, bis der Saugdruck wieder zur Verfügung
steht. Lastabwurf ist dann gestattet.
Übersteuerung des Lastabwurfs
Um zu vermeiden, dass Lastabwurf für die gekühlten Waren zu
Temperaturproblemen führt, wird eine Übersteuerungsfunktion
eingesetzt.
Es wird eine Übersteuerungsgrenze für den Saugdruck und eine
Verzögerungszeit für jeden Digitaleingang eingestellt.
Wenn der Saugdruck unter Lastabwurf die eingestellte Über-
steuerungsgrenze überschreitet und die damit verbundenen
Verzögerungszeiten für die beiden digitalen Ausgänge abgelau-
fen sind, werden die Lastabwurf-Signale übersteuert, sodass die
Verdichterleistung erhöht werden kann, bis der Saugdruck wieder
unter dem normalen Referenzwert liegt. Danach kann Lastabwurf
wieder aktiviert werden.
Alarm:
Wenn ein digitaler Lastabwurf-Eingang aktiviert ist, wird ein Mel-
designal erzeugt, um darüber zu informieren, dass die normale
Regelung außer Kraft ist. Dieser Alarm kann unterdrückt werden,
wenn er nicht gewünscht wird.
AK-PC 783A
