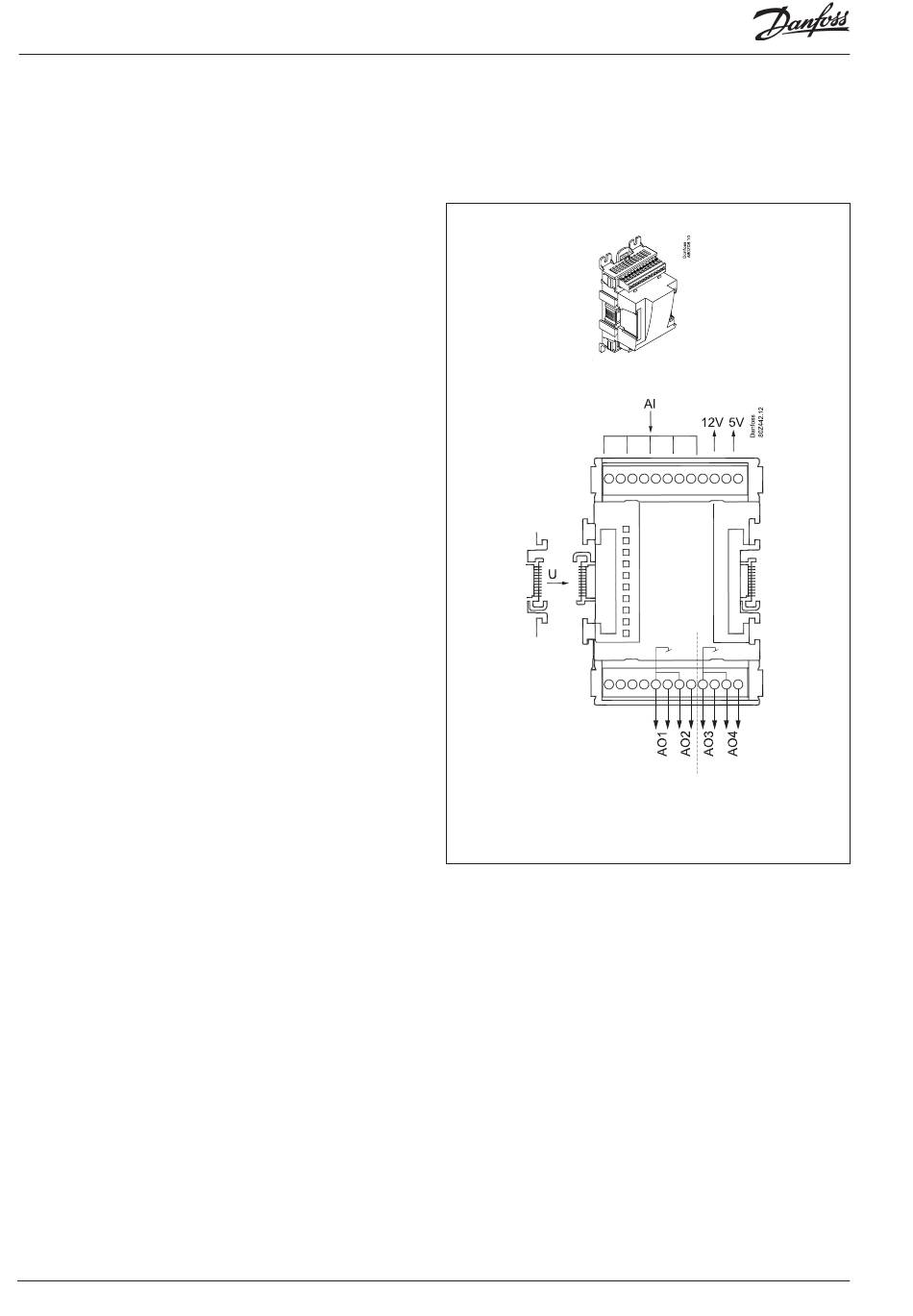

Ausbaumodul AK-XM 103A
Funktion
Das Modul beinhaltet :
4 analoge Eingänge für Fühler, Druckmessumformer, Spannungs-
signale und Kontaktsignal.
4 analoge Spannungsausgänge von 0 - 10 V
Spannungsversorgung
Die Spannungsversorgung des Moduls erfolgt von dem in der
Reihe vor ihm liegenden Modul.
Die Spannungsversorgung für einen Druckmessumformer hat
entweder vom 5-V-Ausgang oder vom 12-V-Ausgang zu erfolgen
abhängig vom Typ des Druckmessumformers.
Galvanische Trennung
Die Eingänge sind galvanisch von den Ausgängen getrennt.
Die Ausgänge AO1 und AO2 sind galvanisch von den Ausgängen
AO3 und AO4 getrennt.
Leuchtdioden
Nur die beiden oberen werden angewandt. Sie haben folgende
Bedeutung:
• Versorgungsspannung am Modul
• Kommunikation mit dem Regler ist aktiv (Rot = Störung)
Max. Belastung
I < 2,5 mA
R > 4 kΩ
