Druckmessumformer
• P0 (Saugdruck)
Ist bei Verdichterregelung immer anzuwenden. (Frostsicherung).
• Pc Verflüssigungsdruck
Ist bei Verdichter- und Verflüssigerregelung immer anzuwenden.
• Prec. Ölsammlerdruck. Muss für die Sammlerdruckregelung verwendet
werden.
• Paux (1-3)
Es können bis zu 3 zusätzliche Fühler zur Überwachung und Datenerfas-
sung angeschlossen werden.
Diese Fühler können für allgemeine Pressostatfunktione verwendet
werden.
Ein Druckmessumformer von Typ AKS 32 oder AKS 32R kann Signal an 5
Reglern liefern.
Spannungssignal
• Ext. Ref
Ist bei Empfang eines Sollwert-übersteuerungs-signals von einer ande-
ren Steuerung zu benutzen.
• Spannungseingänge (1-3)
Es können bis zu 3 Spannungsignale zur Überwachung und Datenerfas-
sung angeschlossen werden.
Diese Signale können für allgemeine Spannungseingangsfunktionen
verwendet werden.
On/Off-Eingänge
Kontaktfunktion (bei einem analogen Eingang) oder
Spannungssignal (bei einem Ausbaumodul)
• Gemeinsame Sicherheitseingang für alle Verdichter (z.B. Gemeinsamer
HP/LP Pressostat)
• Bis zu 6 Signale von jedem Verdichters Sicherheitskreis
• Signal vom Sicherheitskreis der Verflüssigerlüfter
• Evtl. Signal vom Sicherheitskreis des Frequenzumrichters
• Externer Regelungsstart/-stopp
• Externer Stopp der Regelung des Kaskadenwärmetauschers (ein Eingang
für jede Kaskade)

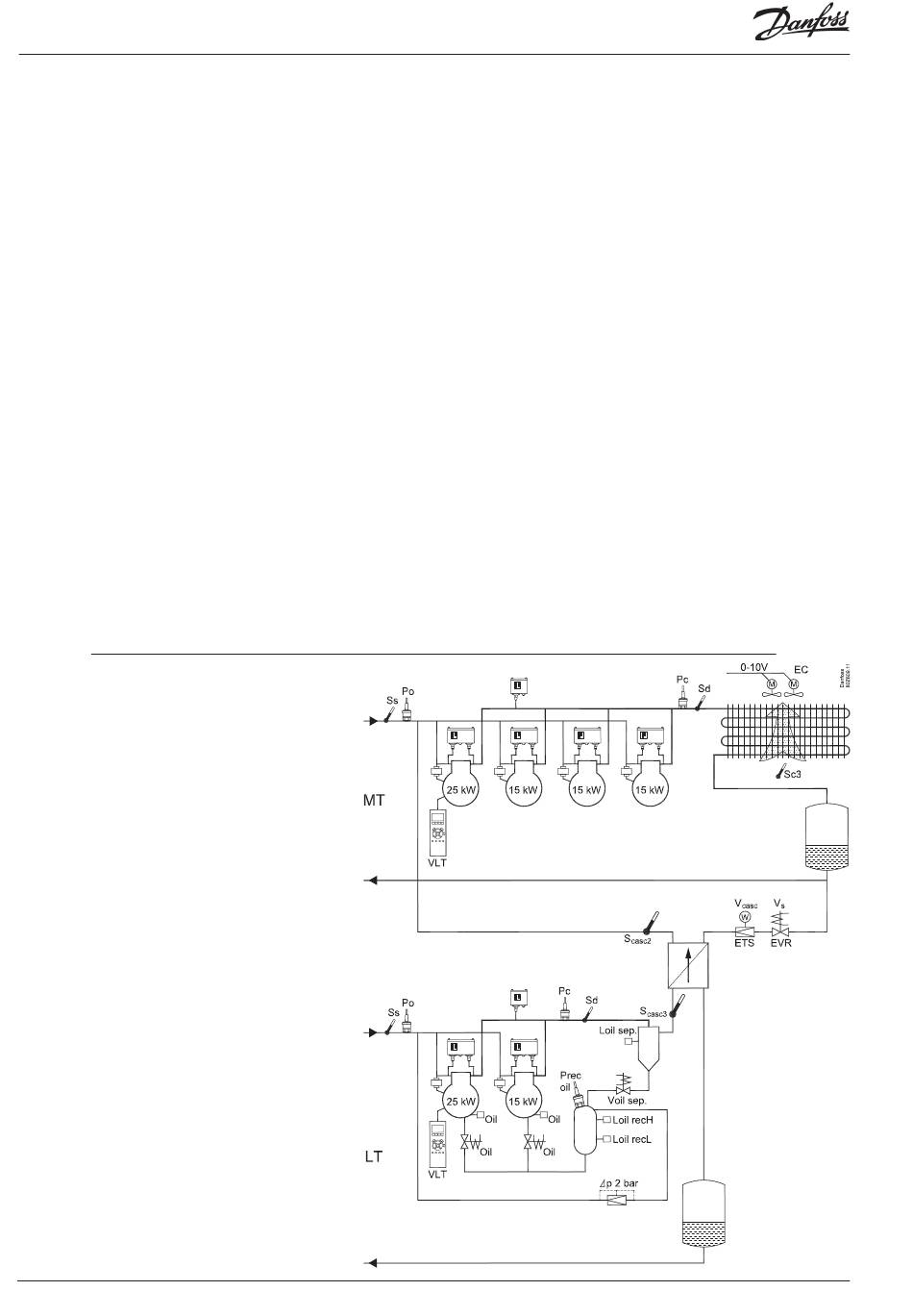

Beispiel
Verdichtergruppe:
• NK Kreislauf und TK Kreislauf
• Kältemittel NK = 134a. TK = CO2 (R744)
• 4 und 2 Verdichter mit "Cycklscher" Betrieb.
• Erster Verdichter wird Drehzahlgeregelt
• Sicherheitsüberwachung von jedem Verdichter
• Gemeinsame Hochdrucküberwachung in jedem Kreis
• ToNK Setpoint =-10°C, ToTK = -30°C
• P0 Optimierung
• Ölmanagement für jeden TK Verdichter
• Impulsreset für gestoppten Verdichter (Ölmangel)
Verflüssiger:
• Lüfter mit EC Motoren, Drehzahlgeregelt
• PcNK reguliert gemäß Temperatur Fühler Sc3
Kaskadenaustauscher
• Regelungsfühler = Scasc3
• Ventile - Stepper Ventil ETS und Magnetvenitl EVR
Sammler:
• Druckregelung in Ölsammler
Sicherheitsfunktionen:
• Überwachung von Po, Pc, Sd und Überhitzung in der Saugleitung
• Füllstandsüberwachung (Min.- und Max.-Wert) in Ölsammler
Das Beispiel ist auf der nächsten Seite zu sehen.
Das Resultat wird, das folgende Module eingesetzt werden soll:
• AK-PC 783A Regler
• AK-XM 204A Eingangs- und Ausgangsmodul
• AK-XM 208C stepper Ausgangsmodul
• AK-XM 102B Digitales Eingangsmodul
• AK-XM 103A Analoges Eingangs- und Ausgangsmodul
34
NK
TK
Leistungsregler RS8HN103 © Danfoss 2017-11
• Externes Tag/Nacht-Signal (erhöhen/senken des Saugdruck-sollwerts).
Die Funktion wird bei Anwendung der "P0-Optimierungs"-Funktion
nicht benutzt.
• DI Alarm (1-10) Eingänge
Es können bis zu 10 zusätzliche ON/OFF Signale zur allgemeine Alarm
Überwachung und Datenerfassung angeschlossen werden.
• Niveauschalter
On/off-Ausgänge
Relaisausgänge
• Verdichter
• Entlastungen
• Lüftermotor
• Injection On Funktion (Signal für Verdampferregelung. Eine pro Saug-
gruppe)
• Start/stop der Flüssigkeitseinspritzung im Wärmeaustauscher
• Start/stop der Flüssigkeitseinspritzung in der Saugleitung
• Start/stop von 3-Wege Ventil bei Wärmerückgewinnung
• On/Off signal für Start/Stop von Drehzahlregelung
• Alarmrelais. In Betrieb Relais.
• On/off Signale von allgemeine Termostate (1-3), Pressostate (1-3) oder
Spannungseingangsfunktionen (1-3).
• Öl Ventil
• Sicherheitsrelais für Verdichterabschaltungen bei Ölfehler
Solid state Ausgänge
Die Solid state Ausgänge am Reglermodul können für die gleichen Funkti-
onen wie die unter "Relaisausgänge" Angeführten benutzt werden.
(Bei Spannungsausfall am Regler ist der Ausgang immer "Aus".)
Analoger Ausgang
• Drehzahlregelung der Verflüssigerlüfter.
• Drehzahlregelung der Verdichter.
• Stepper Signal für Expansionsventil am Kaskadenwärmeaustauscher
AK-PC 783A
