AK-CC55 Multiverdampfer

Anwendungen

Das Kapitel beschreibt Anwendungsbeispiele:
• 1–3: Regelung von einem, zwei oder drei Verdampfern.
• 4: Regelung von Pluskühlräumen mit zwei Verdampfern.
• 5: Regelung von Tiefkühlräumen mit zwei Verdampfern.
Bei den Anwendungseinstellungen werden die Ein- und Ausgänge so konfiguriert, dass sie den üblichen
Einstellungen im Regler für die ausgewählte Anwendung entsprechen.

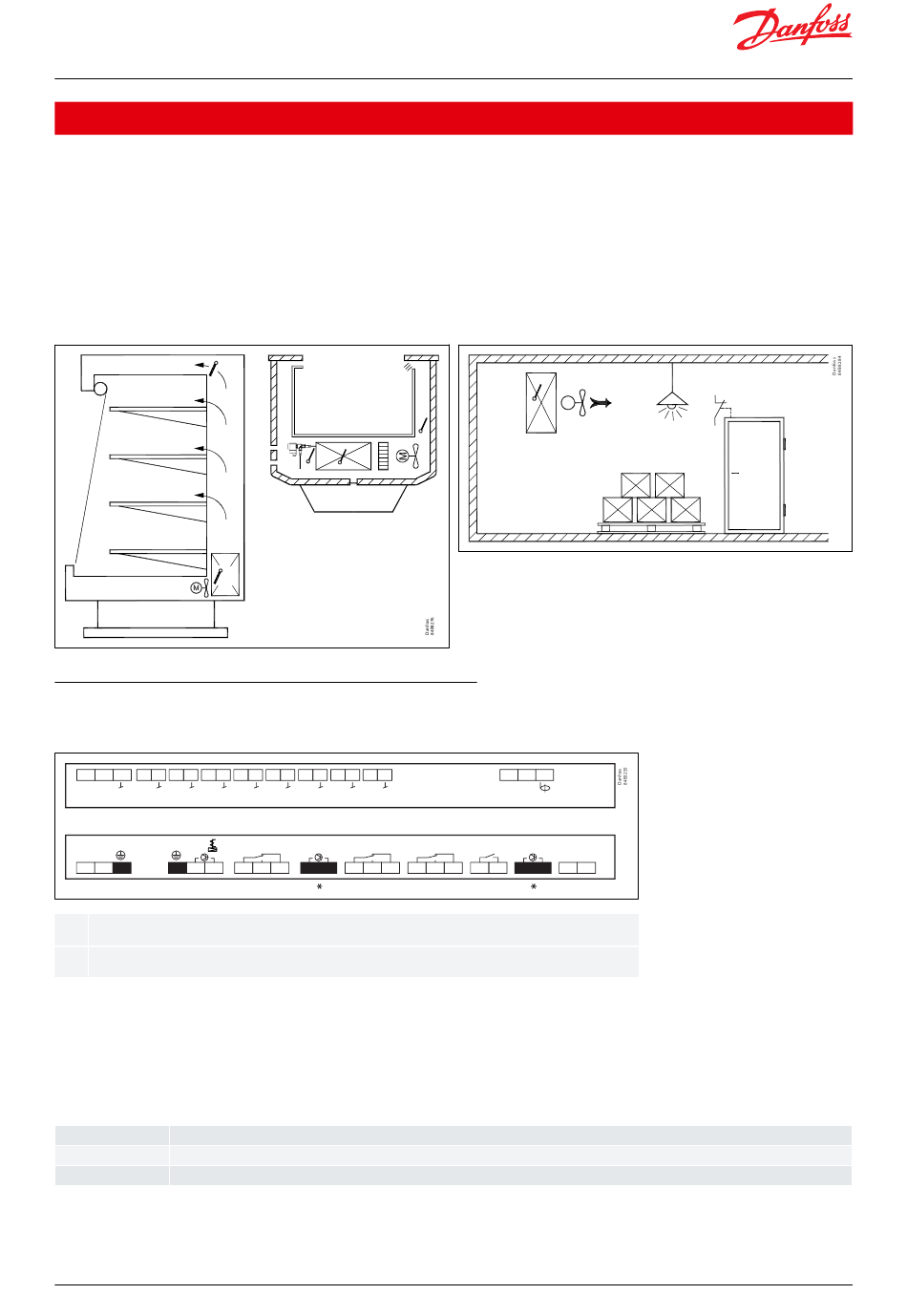

Bild 19: Standard-Kühlmöbel, stehend oder normal, mit
einem Verdampfer
S₄
S₅
AK-CC55-Anschlüsse und Anwendungsoptionen
Die oberen und unteren Anschlussschemen sind wie in der Abbildung dargestellt angeordnet:
Bild 21: Elektrische Anschlüsse AK-CC55 Multiverdampfer
40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71
s
5V
AI2 AI3 AI4
AI1
115 – 230 V AC
AKV
L N
1 2 3 7 8 9
(1) Siehe Tabelle 9
* Max. 0,5 A – Kein Überlastschutz!
Der AK-CC55 Multiverdampfer wurde für die Regelung von einem bis drei Expansionsventilen + verschiedenen
Kombinationen aus Beleuchtung, Rahmenheizung und Alarmrelais optimiert. Er verfügt über 7 Digitalausgänge
(DO), die als DO1–DO7 bezeichnet werden, einen Analogausgang (AO), der als AO1 bezeichnet wird, 6
Analogeingänge (AI), die als AI1–AI6 bezeichnet werden, einen Eingang, der entweder als DI1 (Digitaleingang) oder
AI7 (Fühlereingang) verwendet werden kann, und 2 Digitaleingänge, die als DI2–DI3 bezeichnet werden.
Tabelle 8: Der Regler deckt die folgenden fünf Anwendungen ab:
Anwendungen 1–3 Regelung von einem, zwei oder drei Verdampfern.
Anwendung 4 Regelung von Normalkühlräumen mit zwei Verdampfern.
Anwendung 5 Regelung von Tiefkühlräumen mit zwei Verdampfern.
© Danfoss | Climate Solutions | 2021.12
S₅
S₂
AI5 AI6 DI1/ DI2 AO1
(1)
AI7 (1) PWM
DO2 DO3 DO4
10 11 12 13 14 15 16 17
Bild 20: Kühlraumkonfiguration mit Tür-, Licht- und
Heizfunktion
S
5
S₄
83 84 85
B - A +
MODBUS
DO5 DO6 DO7
DI3
115 – 230 V AC
18 19 20 21 22 23 24 30 31
S
4
