AK-CC55 Kompakt

Anwendungen

Das Kapitel beschreibt Anwendungsbeispiele:
• Standardkühlmöbel
• Kühlräume
Bei den Anwendungseinstellungen werden die Ein- und Ausgänge so konfiguriert, dass sie den üblichen
Einstellungen im Regler für die ausgewählte Anwendung entsprechen.
In den Anwendungen 4 und 9 können Benutzer die Funktionen von Relais 2, 3 und 4 individuell festlegen, z. B.:
• Regelung von zwei Verdichtern
• Steuerung des Nachtrollos
• Regelung der Heizfunktion
• ECO-Betrieb von Lüftern

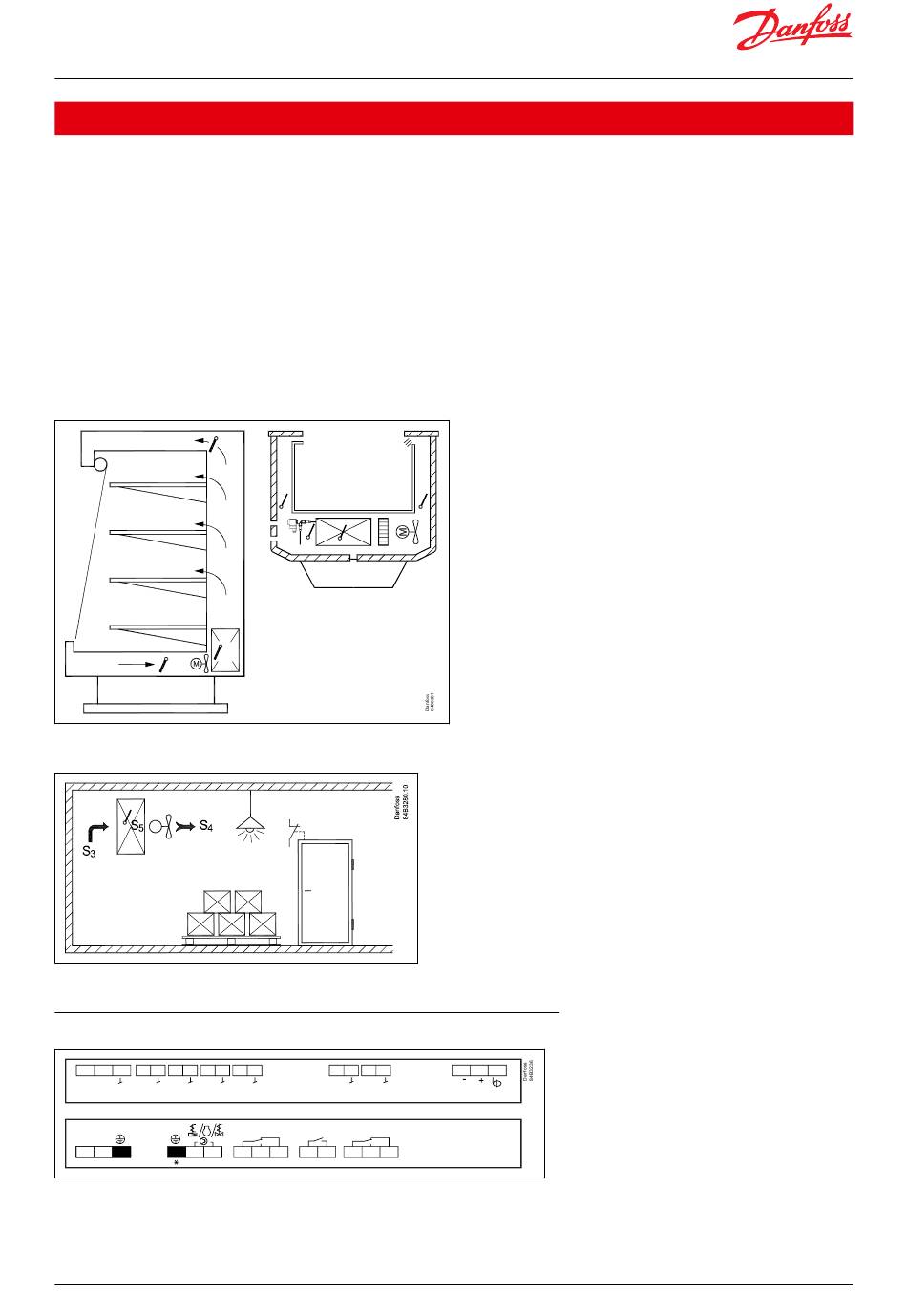

Bild 20: Standard-Kühlmöbel, stehend oder normal, mit einem Verdampfer
S₄
S₅
S₃
Bild 21: Kühlraumkonfiguration mit Tür-, Licht- und Heizfunktion
AK-CC55 Kompakt Anschlüsse und Anwendungsoptionen
Bild 22: Elektrische Anschlüsse AK-CC55 Kompakt
40 41 42 43 44 45 46 47 48
5V s
AI2 AI3 AI4
A1
DO1
115 - 230V AC
L N
7
1 2 3 8 9
AK-CC55 KompaKt wurde für die Regelung von einem Verdampfer + verschiedenen Kombinationen aus
Beleuchtung, Rahmenheizung und Alarmrelais optimiert.
© Danfoss | Climate Solutions | 2021.12
S₃
S₅
S₂
49 50 60 61
70 71
AO1
AI5 DI2
DI1
PWM
DO2 DO3 DO4
10 11 12 13 14 15 16 17
S₄
83 84 85
B A
MODBUS
