AK-CC55 Einzelverdampfer und AK-CC55 Einzelverdampfer mit Display (UI)

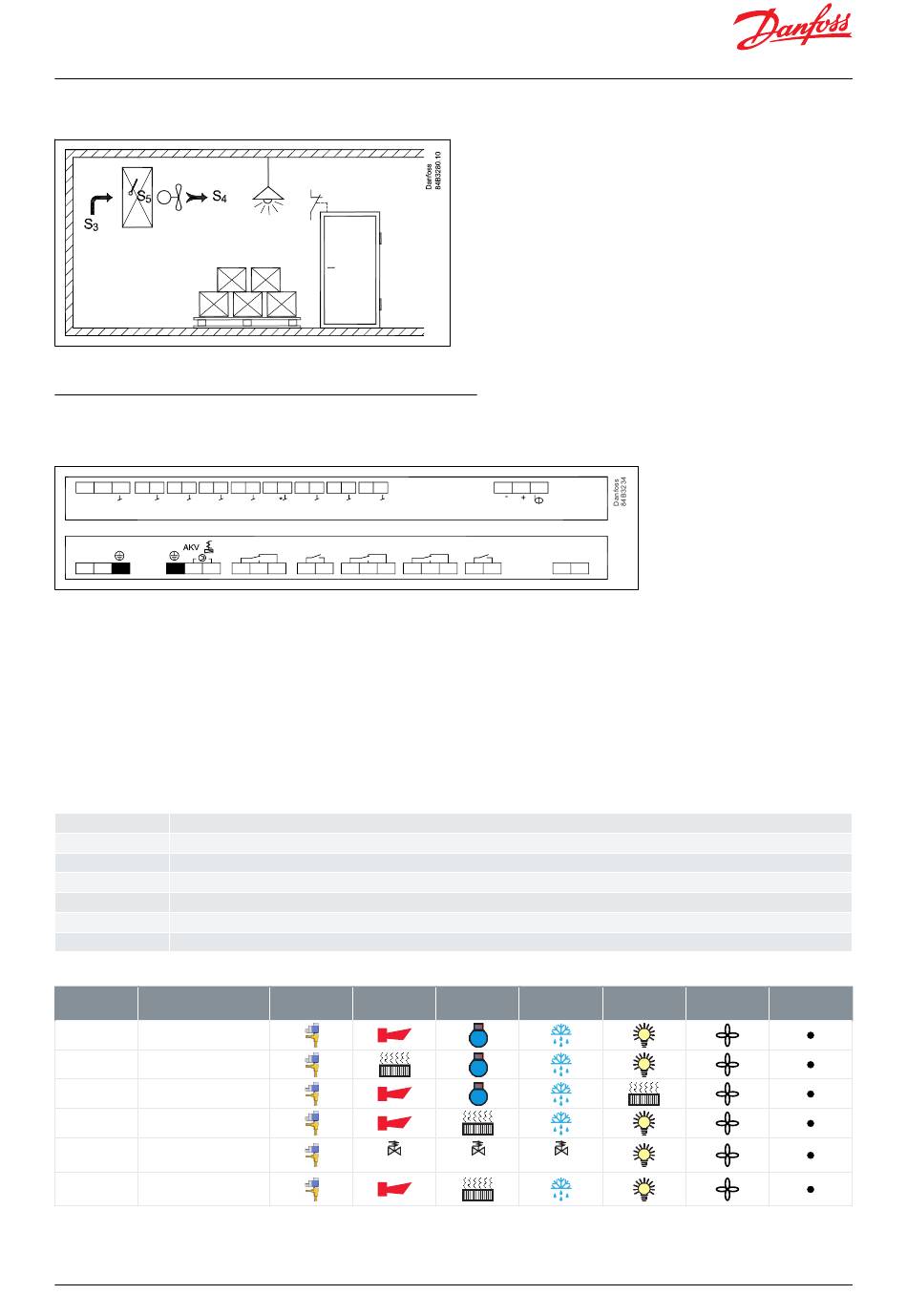

Bild 24: Kühlraumkonfiguration mit Tür-, Licht-,
Heizregelfunktion
AK-CC55-Anschlüsse und Anwendungsoptionen
Die oberen und unteren Anschlussschemen sind wie in der Abbildung dargestellt angeordnet:
Bild 25: Elektrische Anschlüsse AK-CC55 Einzelverdampfer
40 41 42 43 44 45 46 47 48
5V s
AI2 AI3 AI4
AI1
115 - 230V AC
L N
1 2 3 7 8 9
Der AK-CC55 Einzelverdampfer ist optimiert für die Regelung eines Expansionsventils mit verschiedenen
Kombinationen von Licht-, Rahmenheizungs- und Alarmrelais. Er verfügt über 6 Digitalausgänge (DO), die als DO1–
DO6 bezeichnet werden, einen Analogausgang (AO), der als AO1 bezeichnet wird, 6 Analogeingänge (AI), die als
AI1–AI6 bezeichnet werden, einen Eingang, der entweder als DI1 (Digitaleingang) oder AI7 (Fühlereingang)
verwendet werden kann, und 2 Digitaleingänge, die als DI2–DI3 bezeichnet werden. AI7 (DI1) kann als S5B-
Abtaufühler in Anwendung 1–6 und Anwendung 9 konfiguriert werden.
DO1 wird für ein Magnetventil in der Flüssigkeitsleitung konfiguriert, wenn der Analogausgang AO1 für die
Ansteuerung eines Schrittmotorventiltreibers konfiguriert ist.
Tabelle 8: Der Regler deckt die folgenden neun Anwendungen ab:
Anwendung 1–3 Steckerfertige Kühlmöbel. Kühlmöbel mit verschiedenen Ausgangskombinationen aus Alarm, Rahmenheizung und Beleuchtung.
Anwendung 4 Externe Kühlmöbel mit Alarm, Rahmenheizung, Abtauung, Beleuchtung und Lüfter.
Anwendung 5 Heißgasabtauung mit Sauggas-, Ablass- und Heißgasventil.
Anwendung 6 "Rücken an Rücken" stehende Kühlmöbel mit einem Verdampfer.
Anwendung 7 "Rücken an Rücken" stehende Kühlregale mit zwei Verdampfern.
Anwendung 8 Kühlraum mit Abtauung und einfacher Feuchteregelung.
Anwendung 9 Benutzerdefinierte Anwendung, bei der die Ausgänge den anwendungsspezifisch entsprechend konfiguriert werden können
Tabelle 9: Anwendung mit Digital- und Analogausgangsspezifikation
Anwendungsbeschrei‐
Nein.
bung
1 Steckerfertige Kühlmöbel
2 Steckerfertige Kühlmöbel
3 Steckerfertige Kühlmöbel
4 Kühlmöbel
5 Heißgasabtauung
"Rücken an Rücken" ste-
6
hende Kühlmöbel
© Danfoss | Climate Solutions | 2021.11
49 50 51 52 53 54 60 61 70 71
AI5 AI6 DI1/ DI2 AO1*
AI7* PWM
DO2 DO3 DO4
10 11 12 13 14 15 16 17
DO1 DO2
Sauggas
83 84 85
B A
MODBUS
DO5 DO6 DI3
115-230V AC
18 19 20 21 22 30 31
DO3 DO4
Ablass Heißgas
DO5 DO6 AO1
BC364229688105de-000101 | 25
