Elektrische Anschlüsse
230 V a.c.

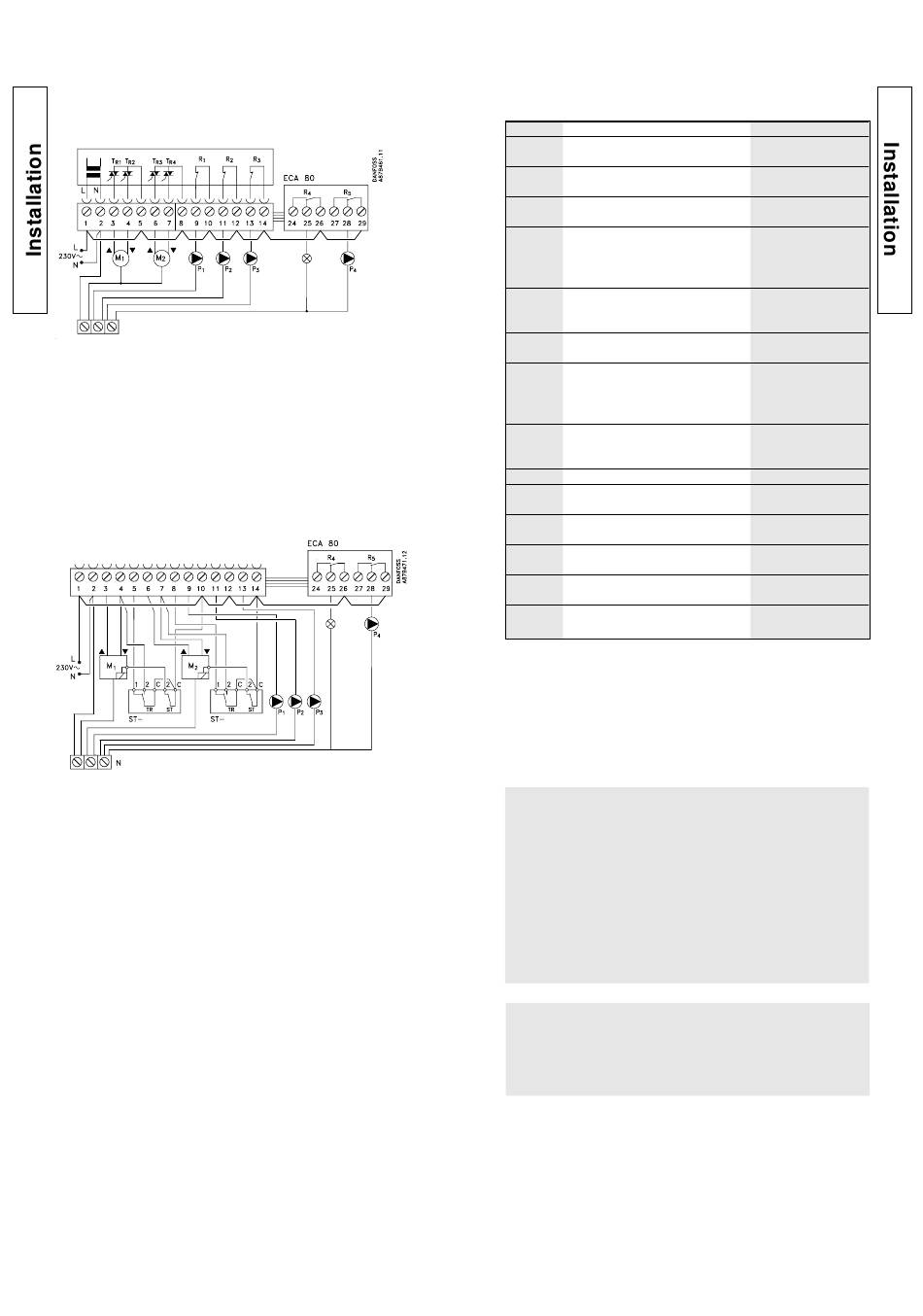

Anschlüsse ohne Sicherheitsthermostat
Verbinden Sie die Klemmen:
1 und 5, 5 und 8, 8 und 10, 10 und 12, 12 und 14,
2 und gemeinsame Nullklemme.
Wenn ein ECA 80 Modul eingesetzt wird, müssen noch die
Klemmen 14 und 26, 26 und 29 mit einander verbunden
werden!
Anschlüsse mit Sicherheitsthermostat
Schaltbild nur geltend in
Verbindung mit Danfoss IWK-Antrieben
Verbinden Sie die Klemmen:
1 und 10, 10 und 12, 12 und 14,
4, 5 und 10 / 7, 8 und 10 mit ST- (Sicherheitsthermostat TR/
STB oder TR/STW), 2 und gemeinsame Nullklemme.
Wenn ein ECA-80 Modul eingesetzt wird, müssen noch die
Klemmen 14 und 26, 26 und 29 mit einander verbunden
werden!
Klemme Bezeichnung
1 (L) Spannungsversorgung
230 V a.c.
2 (N) Spannungsversorgung
230 V a.c.
3 (M1) Reversierbarer Stellantrieb
- öffnen/Kreis I
4 (M1) Reversierbarer Stellantrieb
- schließen/Kreis I
alternativ: ABV therm. Stell-
antrieb
5 230 V a.c. Spannungsversor-
gung für Antriebsausgang/
Kreis I
6 (M2) Reversierbarer Stellantrieb
- öffnen/Kreis II
7 (M2) Reversierbarer Stellantrieb
- schließen/Kreis II
alternativ: ABV therm. Stell-
antrieb
8 230 V a.c. Spannungsversor-
gung für Antriebsausgang/
Kreis II
9 (P1) Umwälzpumpe für Heizkreis I 4(2) A / 230 V a.c.
10 230 V a.c. Spannungsversor-
gung für Pumpenausgang R1
11 (P2) Speicherladepumpe
für Warmwasserkreis II
12 230 V a.c. Spannungsversor-
gung für Pumpenausgang R2
13 (P3) Zirkulationspumpe
für Warmwasserkreis II
14 230 V a.c. Spannungsversor-
gung für Pumpenausgang R3
Leitungsquerschnitt: 0,75 - 1,5 mm
Kabellänge: Max. 120 Meter
Kabeltyp: Kupferkabel
Elektrische Anschlüsse
An jede Klemme können bis zu 2 x 1,5 mm
angeschlossen werden.
Beachten Sie bitte:
Falsche Anschlüsse können die TRIAC-Ausgänge
beschädigen. Max. Belastung (Klemme 3, 4, 6 und 7) 0,2 A/
230 V a.c.!
Option:
Relaismodul ECA 80 4(2)A/230 V a.c.
25 (R4)Alarmrelaisausgang
28 (R5)Ansteuerung der Speicherladepumpe der
Heizungsanlagentypen 4, 5, 6 und 6a.
12b
Max. Belastung
0,2 A / 230 V a.c.
0,2 A / 230 V a.c.
0,2 A / 230 V a.c.
0,2 A / 230 V.a.c.
4(2) A / 230 V a.c.
4(2) A / 230 V a.c.
2
2 Kabel
