Benutzerhandbuch | Verbundregler für CO2 MiniPack, AK-PC 572
1. Einführung

Anwendung

Der Regler dient zur Regelung von Verdichtern
und Gaskühlern in kleinen CO2 -Kälteanwendungen.
Vorteile
• Energieeinsparungen dank:
– Optimale CO2-Regelung
– Saugdruck-Optimierung
– Nachtanhebung
– Variablen Gaskühlersollwert
– Wärmerückgewinnung
– Spitzenlastabwurf
• Vereinfachte Einstellung der Funktionen:
Der Regler ermöglicht eine Abstimmung verschiedener
Regelungseinstellungen aufeinander. Es sind nur
Grundeinstellungen erforderlich.
• Kontinuierliche Anpassung der Regelungssollwerte:
Ein neu entwickelter Algorithmus passt den Regler
automatisch an die aktuellen Betriebsbedingungen
und die variablen Sollwerte an.
• Einfacher Anschluss an das Bitzer IQ-Modul über Modbus.
Ein- und Ausgänge
Aufgrund der begrenzten Anzahl verfügbarer Ein- und Ausgänge
sind die meisten Anschlüsse für eine spezielle Funktion bestimmt.
Es stehen allerdings einige zusätzliche Optionen zur Verfügung:
• Wenn nur ein oder zwei Verdichter an den NK-Kreislauf
angeschlossen sind, steht ein DI-Eingang zur Verfügung. Dieser
könnte beispielsweise als Alarmeingang verwendet werden.
• Wenn kein Bitzer CRII als Verdichter verwendet wird, kann ein
Halbleiterausgang für das Ölmanagement verwendet werden.
• Wenn die Wärmerückgewinnung nicht verwendet wird, kann
die Funktion AUX3 für eine Alarmfunktion eingesetzt werden.
Zur Regelung des Hochdruckventils und des Sammlerdruckventils
müssen zwei Stufenventil-Erweiterungsmodule, EKE 1P,
angeschlossen werden.
Die Übersicht der Anschlüsse befindet sich auf Seite 26.
© Danfoss | DCS (vt) | 2021.04
Als Mindestanforderung kann die Regelung eines
Verflüssigungssatzes mit einem Verdichter, einem
Gaskühler und einem Sammler erfolgen.
Es können maximal 3+2 Verdichter geregelt werden.

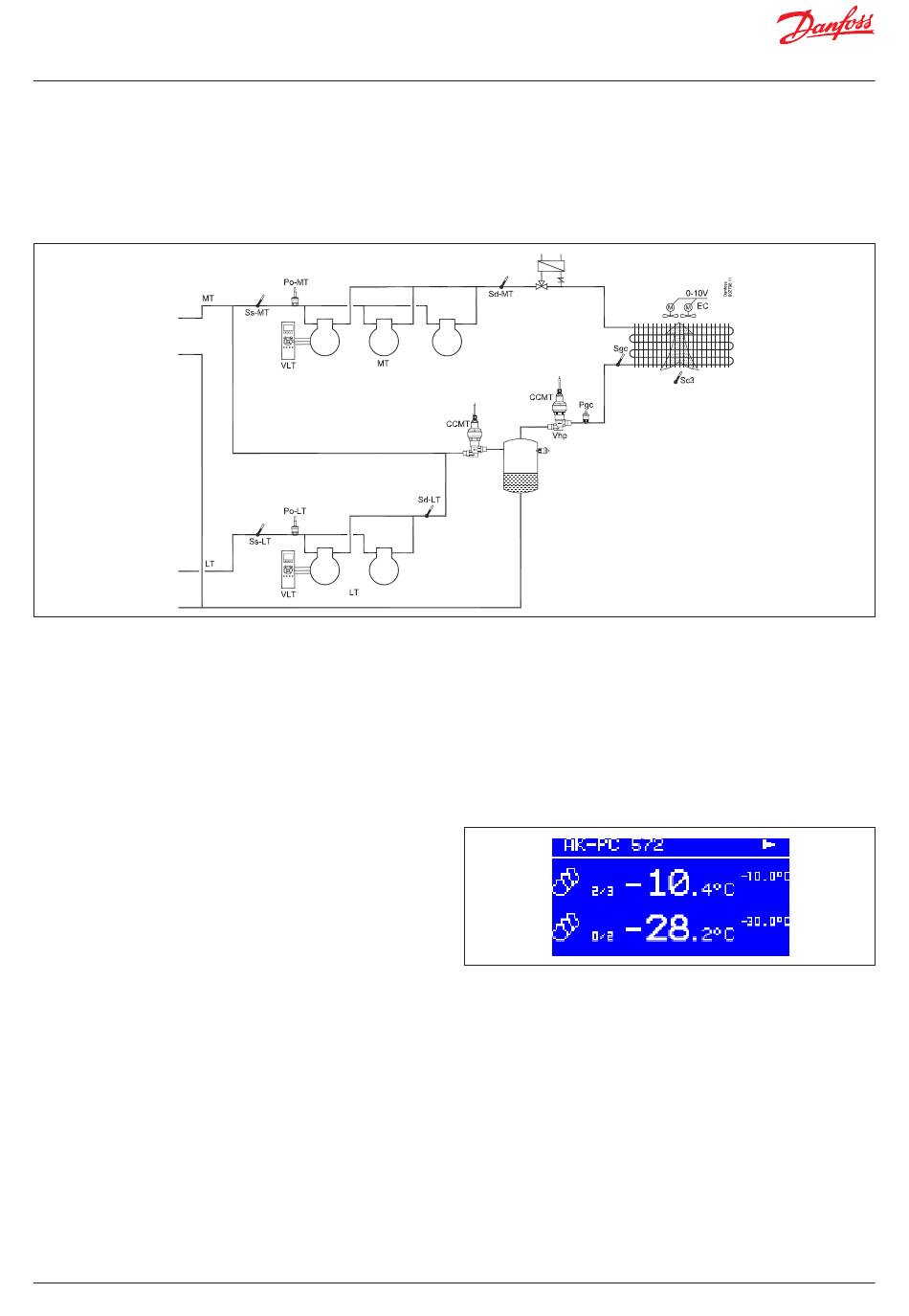

Beispiel:
Prec
Vrec

Betrieb

Der tägliche Betrieb kann direkt am Regler oder über ein externes
Display eingestellt werden.
Während der Einrichtung werden die Displaybilder so angepasst,
dass nur die für weitere Einstellungen und die Bedienung
durch den Endbenutzer relevanten Bilder geöffnet werden.
Die Bedienung ist passwortgeschützt, es stehen drei
Zugriffsebenen zur Verfügung.
Der Regler kann auf mehrere Sprachen eingestellt werden.
Wählen Sie bei der Inbetriebnahme die bevorzugte Sprache aus.
Datenkommunikation
Der Regler verfügt über eine integrierte MODBUS-
Datenkommunikation und kann an einen Systemmanager
vom Typ AK-SM 800 angeschlossen werden.
BC295045159059de-000301 | 3
