Schnittstellenprotokolle
Umrichter
X12
TxD+ /RxD+
1
TxD- / RxD- 2
zum nächsten

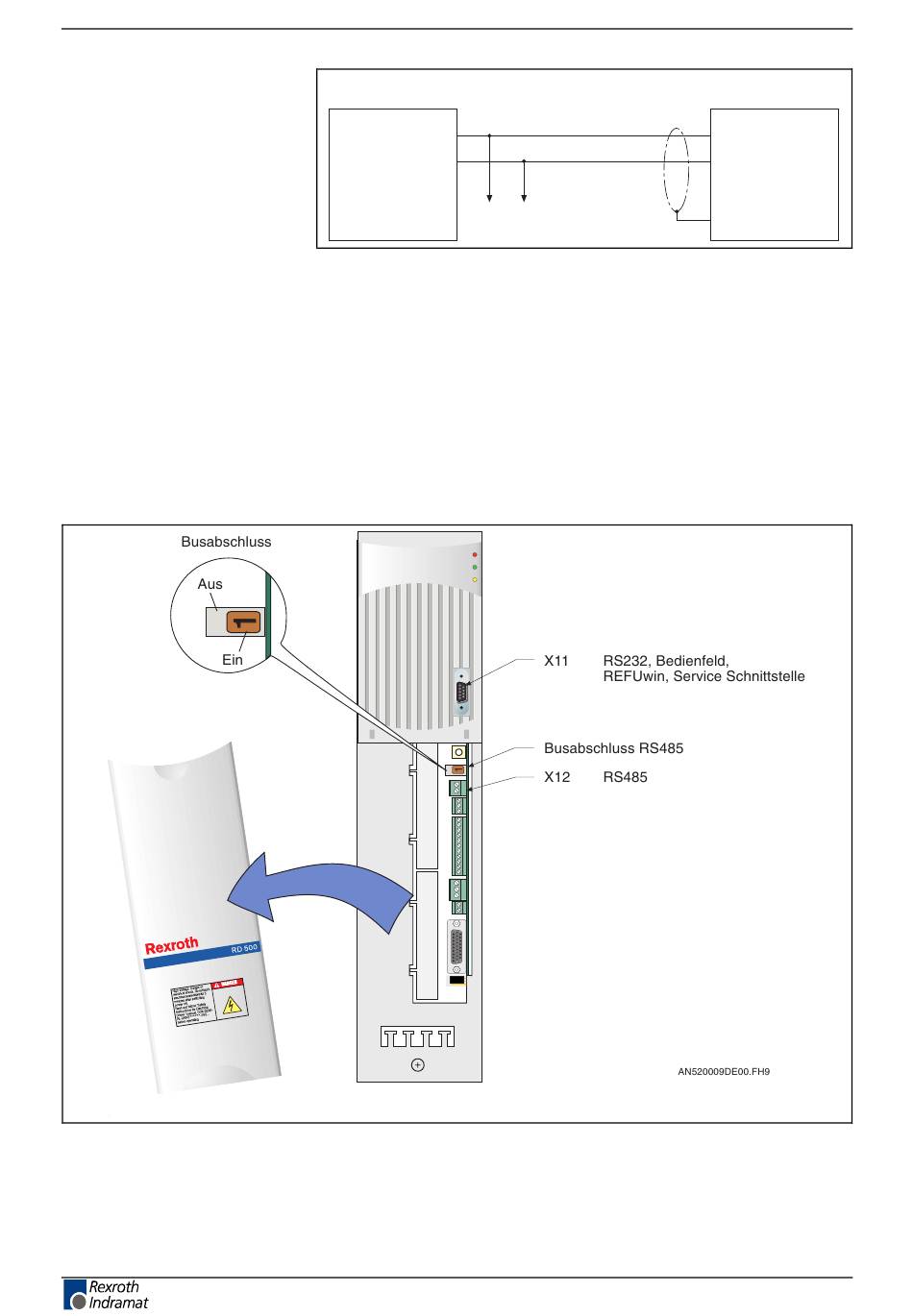

Abb. 2-4:RS485
Beim Betrieb dieser Schnittstelle ist zu beachten, dass bei jedem
Busteilnehmer die gleiche Schnittstellenkonfiguration eingestellt wird.
Ausnahme: "SS1 Slave-Adresse", hier bekommt jeder Busteilnehmer eine
eigene Adresse.
Busabschluss
Der erste und letzte Teilnehmer eines Bussystems muss den Bus zum
Schutz gegen Störeinflüsse abschließen. Der Busabschluss wird mit
einem Schalter auf der Steuer- und Regelungskarte eingeschaltet.
Klemmenplan der Steuer- und Regelungskarte
ALARM
READY
ON
Abb. 2-5:Klemmenplan SR17000
Slave
DOK-RD500*-RD52*06VRS*-FK01-DE-P
RD52 Firmware
Steuerung
TxD+ /RxD+
TxD- / RxD-
Schirmanschluss
