1-2
Parametrierung

Tastenfunktionen beim Parametrieren

Schnelle Parametrierung durch Tastenkombinationen

Taste Menüebene
Rücksprung auf vorherigen
Esc
Menüpunkt
Wechsel in den Monitor
Mon
Wechsel in die Parametrie-
Prog
rung
Übernahme des angewähl-
Enter
ten
Menüpunkts
Zum vorherigen Menüpunkt
Zum nächsten Menüpunkt
Sprung an das Ende der
Liste
Sprung an den Anfang der
Liste

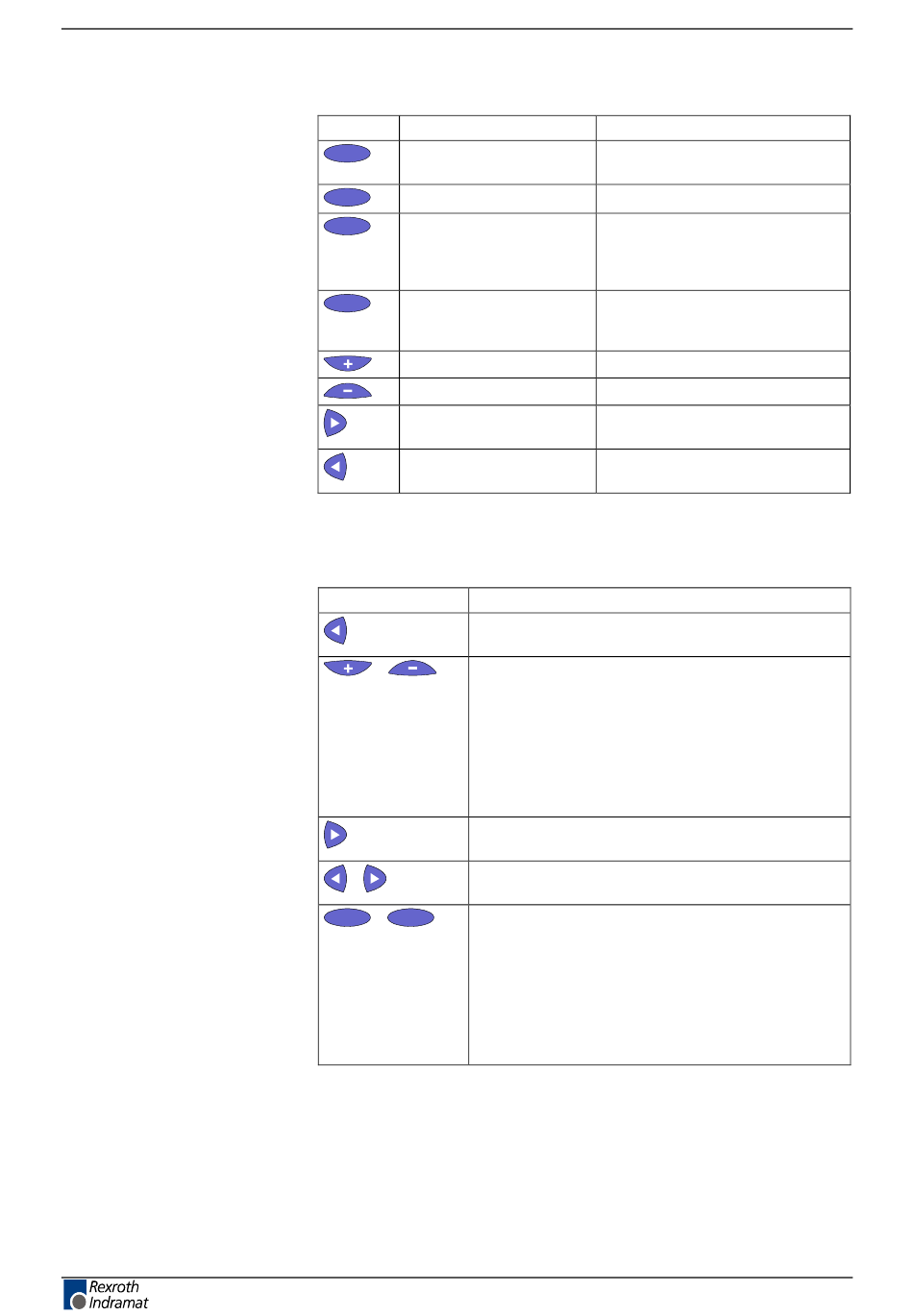

Abb. 1-2: Tastenfunktionen des Bedienfeldes beim Parametrieren
Taste Reaktion
bewirkt die direkte Anwahl des ersten Auswahltextes bei
Textparametern.
Gemeinsames Drücken dieser Tasten bewirkt:
+
–
–
–
–
Bewirkt die direkte Anwahl des letzten Auswahltextes
bei Textparametern.
Gemeinsames Drücken dieser Tasten bewirkt das Set-
+
zen der Werkseinstellung des aktiven Wertes.
Gemeinsames Drücken dieser Tasten bewirkt den
Prog
Mon
+
Wechsel aus dem Mon- oder Prog-Bereich in eine tem-
poräre Istwert-Anzeige.
Durch einmaliges Drücken der ESC-Taste schaltet die
Anzeige zum angewählten Menü zurück. Damit der Be-
diener die normale Betriebsanzeige und die temporäre
Istwert-Anzeige unterscheiden kann, wird bei der tempo-
rären Istwert-Anzeige ein blinkender Rahmen einge-
setzt.
Abb. 1-3: Tastenkombinationen
Parametrierebene
Verwerfen des geänderten Wertes
Wert wird vorläufig übernommen.
Erst nach Betätigen der „Enter"-
Taste werden alle Werte übernom-
men.
Übernahme des geänderten Wertes
Vergrößerung des Wertes
Verkleinerung des Wertes
Cursorposition nach rechts
Cursorposition nach links
das Nullsetzen der gesamten Parameter-
Nummer (Numerische Liste).
das Nullsetzen des gesamten Parameter-
Wertes (bei Zahlen-Parametern).
das Weiterschalten in zehner Schritten der
Textauswahl (sinnvoll z.B. bei dem Parameter
P0875 mit fast 100 Auswahltexten).
das Setzen des Standardwertes.
