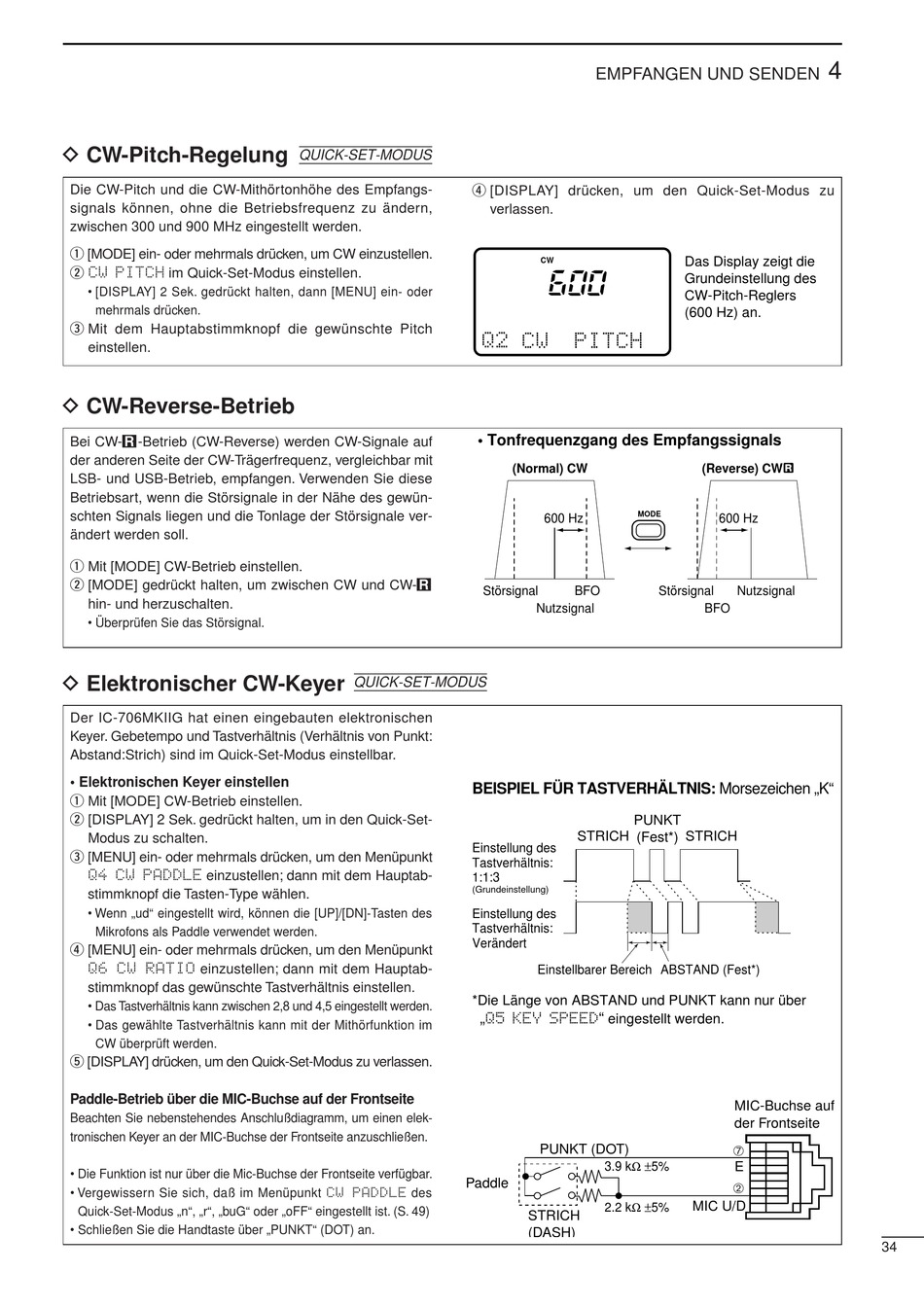

D CW-Pitch-Regelung

Die CW-Pitch und die CW-Mithörtonhöhe des Empfangs-
signals können, ohne die Betriebsfrequenz zu ändern,
zwischen 300 und 900 MHz eingestellt werden.
q [MODE] ein- oder mehrmals drücken, um CW einzustellen.
w CW PITCH im Quick-Set-Modus einstellen.
• [DISPLAY] 2 Sek. gedrückt halten, dann [MENU] ein- oder
mehrmals drücken.
e Mit dem Hauptabstimmknopf die gewünschte Pitch
einstellen.

D CW-Reverse-Betrieb

Bei CW-R-Betrieb (CW-Reverse) werden CW-Signale auf
der anderen Seite der CW-Trägerfrequenz, vergleichbar mit
LSB- und USB-Betrieb, empfangen. Verwenden Sie diese
Betriebsart, wenn die Störsignale in der Nähe des gewün-
schten Signals liegen und die Tonlage der Störsignale ver-
ändert werden soll.
q Mit [MODE] CW-Betrieb einstellen.
w [MODE] gedrückt halten, um zwischen CW und CW-R
hin- und herzuschalten.
• Überprüfen Sie das Störsignal.
D Elektronischer CW-Keyer
Der IC-706MKIIG hat einen eingebauten elektronischen
Keyer. Gebetempo und Tastverhältnis (Verhältnis von Punkt:
Abstand:Strich) sind im Quick-Set-Modus einstellbar.
• Elektronischen Keyer einstellen
q Mit [MODE] CW-Betrieb einstellen.
w [DISPLAY] 2 Sek. gedrückt halten, um in den Quick-Set-
Modus zu schalten.
e [MENU] ein- oder mehrmals drücken, um den Menüpunkt
Q4 CW PADDLE einzustellen; dann mit dem Hauptab-
stimmknopf die Tasten-Type wählen.
• Wenn „ud" eingestellt wird, können die [UP]/[DN]-Tasten des
Mikrofons als Paddle verwendet werden.
r [MENU] ein- oder mehrmals drücken, um den Menüpunkt
Q6 CW RATIO einzustellen; dann mit dem Hauptab-
stimmknopf das gewünschte Tastverhältnis einstellen.
• Das Tastverhältnis kann zwischen 2,8 und 4,5 eingestellt werden.
• Das gewählte Tastverhältnis kann mit der Mithörfunktion im
CW überprüft werden.
t [DISPLAY] drücken, um den Quick-Set-Modus zu verlassen.
Paddle-Betrieb über die MIC-Buchse auf der Frontseite
Beachten Sie nebenstehendes Anschlußdiagramm, um einen elek-
tronischen Keyer an der MIC-Buchse der Frontseite anzuschließen.
• Die Funktion ist nur über die Mic-Buchse der Frontseite verfügbar.
• Vergewissern Sie sich, daß im Menüpunkt CW PADDLE des
Quick-Set-Modus „n", „r", „buG" oder „oFF" eingestellt ist. (S. 49)
• Schließen Sie die Handtaste über „PUNKT" (DOT) an.
