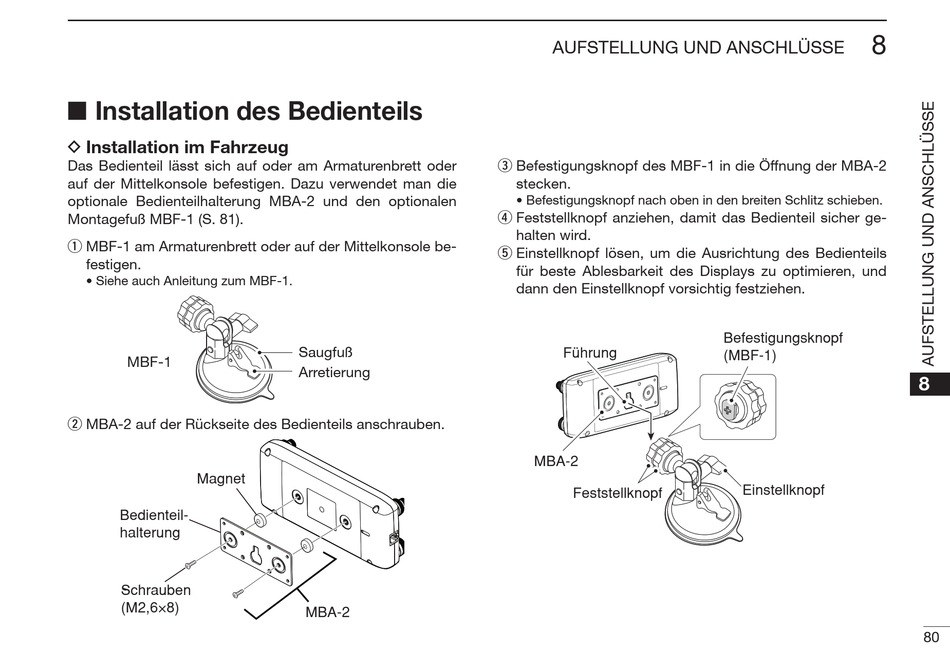

■ Installation des Bedienteils

D Installation im Fahrzeug

Das Bedienteil lässt sich auf oder am Armaturenbrett oder
auf der Mittelkonsole befestigen. Dazu verwendet man die
optionale Bedienteilhalterung MBA-2 und den optionalen
Mon tagefuß MBF-1 (S. 81).
q MBF-1 am Armaturenbrett oder auf der Mittelkonsole be-
festigen.
• Siehe auch Anleitung zum MBF-1.
MBF-1
w MBA-2 auf der Rückseite des Bedienteils anschrauben.
Magnet
Bedienteil-
halterung
Schrauben
(M2,6×8)
Saugfuß
Arretierung
MBA-2
AUFSTELLUNG UND ANSCHLÜSSE
e Befestigungsknopf des MBF-1 in die Öffnung der MBA-2
stecken.
• Befestigungsknopf nach oben in den breiten Schlitz schieben.
r Feststellknopf anziehen, damit das Bedienteil sicher ge-
halten wird.
t Einstellknopf lösen, um die Ausrichtung des Bedienteils
für beste Ablesbarkeit des Displays zu optimieren, und
dann den Einstellknopf vorsichtig festziehen.
Führung
MBA-2
Feststellknopf
8
Befestigungsknopf
(MBF-1)
Einstellknopf
8
