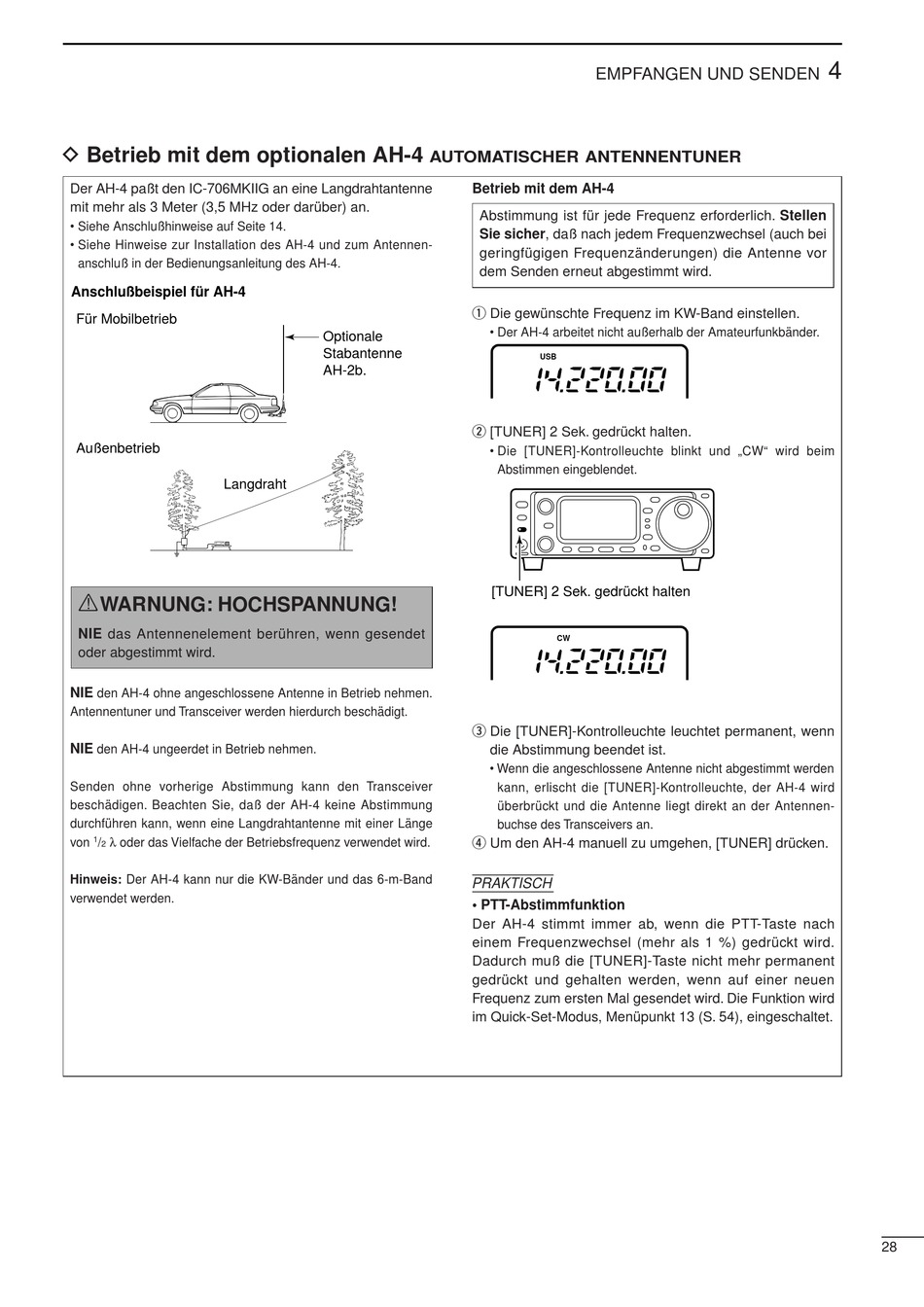

D Betrieb mit dem optionalen AH-4

Der AH-4 paßt den IC-706MKIIG an eine Langdrahtantenne
mit mehr als 3 Meter (3,5 MHz oder darüber) an.
• Siehe Anschlußhinweise auf Seite 14.
• Siehe Hinweise zur Installation des AH-4 und zum Antennen-
anschluß in der Bedienungsanleitung des AH-4.
Anschlußbeispiel für AH-4
Für Mobilbetrieb
Außenbetrieb
Langdraht
R
WARNUNG: HOCHSPANNUNG!
NIE das Antennenelement berühren, wenn gesendet
oder abgestimmt wird.
NIE
den AH-4 ohne angeschlossene Antenne in Betrieb nehmen.
Antennentuner und Transceiver werden hierdurch beschädigt.
NIE
den AH-4 ungeerdet in Betrieb nehmen.
Senden ohne vorherige Abstimmung kann den Transceiver
beschädigen. Beachten Sie, daß der AH-4 keine Abstimmung
durchführen kann, wenn eine Langdrahtantenne mit einer Länge
λ oder das Vielfache der Betriebsfrequenz verwendet wird.
1
von /
2
Hinweis: Der AH-4 kann nur die KW-Bänder und das 6-m-Band
verwendet werden.

AUTOMATISCHER ANTENNENTUNER

Betrieb mit dem AH-4
Abstimmung ist für jede Frequenz erforderlich. Stellen
Sie sicher, daß nach jedem Frequenzwechsel (auch bei
geringfügigen Frequenzänderungen) die Antenne vor
dem Senden erneut abgestimmt wird.
q Die gewünschte Frequenz im KW-Band einstellen.
• Der AH-4 arbeitet nicht außerhalb der Amateurfunkbänder.
Optionale
Stabantenne
AH-2b.
w [TUNER] 2 Sek. gedrückt halten.
• Die [TUNER]-Kontrolleuchte blinkt und „CW" wird beim
Abstimmen eingeblendet.
[TUNER] 2 Sek. gedrückt halten
e Die [TUNER]-Kontrolleuchte leuchtet permanent, wenn
die Abstimmung beendet ist.
• Wenn die angeschlossene Antenne nicht abgestimmt werden
kann, erlischt die [TUNER]-Kontrolleuchte, der AH-4 wird
überbrückt und die Antenne liegt direkt an der Antennen-
buchse des Transceivers an.
r Um den AH-4 manuell zu umgehen, [TUNER] drücken.
PRAKTISCH
• PTT-Abstimmfunktion
Der AH-4 stimmt immer ab, wenn die PTT-Taste nach
einem Frequenzwechsel (mehr als 1 %) gedrückt wird.
Dadurch muß die [TUNER]-Taste nicht mehr permanent
gedrückt und gehalten werden, wenn auf einer neuen
Frequenz zum ersten Mal gesendet wird. Die Funktion wird
im Quick-Set-Modus, Menüpunkt 13 (S. 54), eingeschaltet.
EMPFANGEN UND SENDEN
USB
CW
4
28
