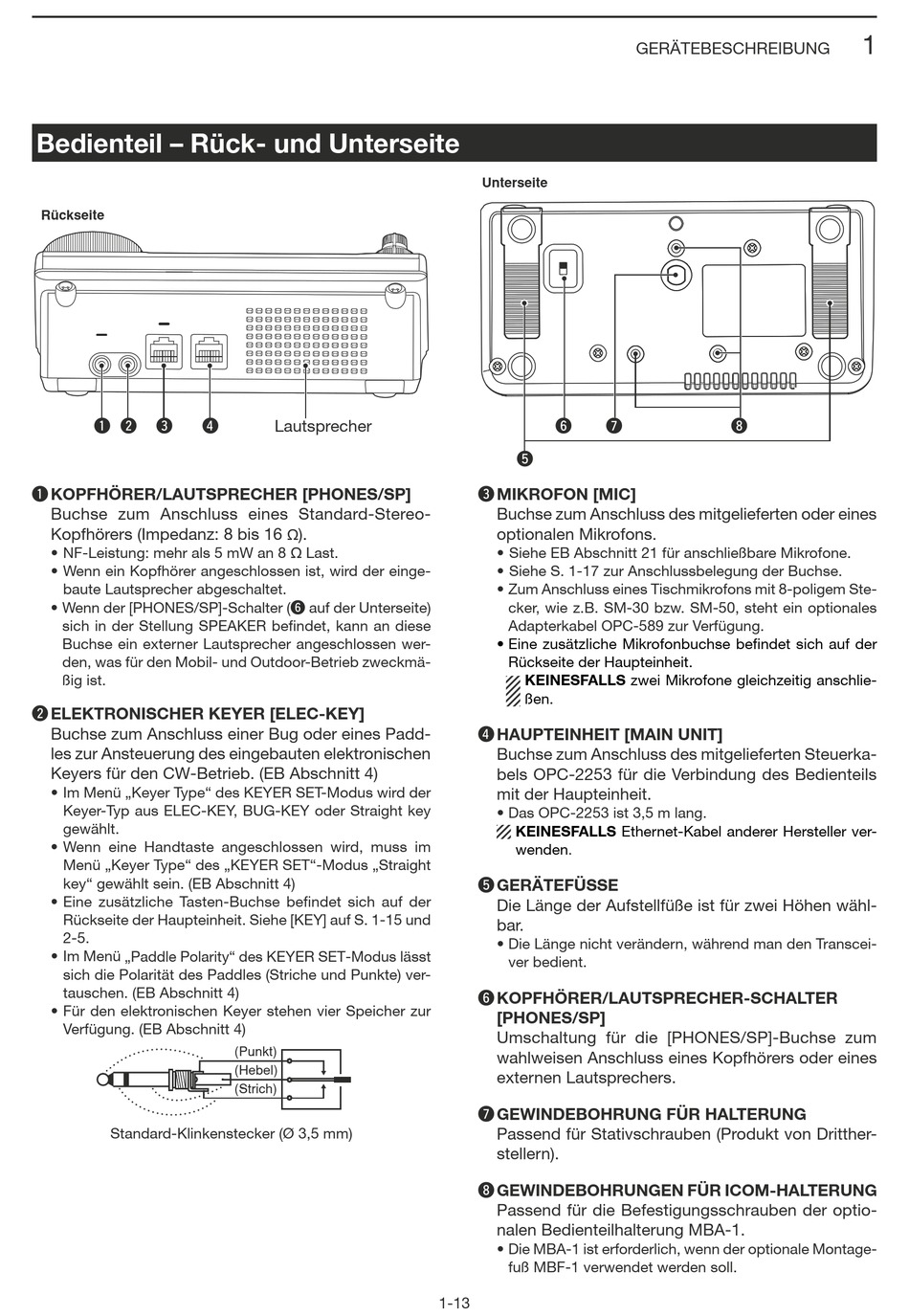

Bedienteil – Rück- und Unterseite
Rückseite
q w e r
q
Buchse zum Anschluss eines Standard-Stereo-
Kopfhörers (Impedanz: 8 bis 16
baute Lautsprecher abgeschaltet.
sich in der Stellung SPEAKER befindet, kann an diese
Buchse ein externer Lautsprecher angeschlossen wer-
den, was für den Mobil- und Outdoor-Betrieb zweckmä-
ßig ist.
w ELEKTRONISCHER KEYER [ELEC-KEY]
Buchse zum Anschluss einer Bug oder eines Padd-
les zur Ansteuerung des eingebauten elektronischen
Keyers für den CW-Betrieb. (EB Abschnitt 4)
Keyer-Typ aus ELEC-KEY, BUG-KEY oder Straight key
gewählt.
Menü „Keyer Type" des „KEYER SET"-Modus „Straight
key" gewählt sein. (EB Abschnitt 4)
Rück seite der Haupteinheit. Siehe [KEY] auf S. 1-15 und
2-5.
„Paddle Polarity" des KEYER SET-Modus lässt
sich die Polarität des Paddles (Striche und Punkte) ver-
tauschen. (EB Abschnitt 4)
Verfügung. (EB Abschnitt 4)
Standard-Klinkenstecker (Ø 3,5 mm)
Lautsprecher
).
ø
ø Last.
y auf der Unterseite)
(Punkt)
(Hebel)
(Strich)
Unterseite
y
t
e MIKROFON [MIC]
Buchse zum Anschluss des mitgelieferten oder eines
optionalen Mikrofons.
-
cker, wie z.B. SM-30 bzw. SM-50, steht ein optionales
Adapterkabel OPC-589 zur Verfügung.
Rückseite der Haupteinheit.
KEINESFALLS zwei Mikrofone gleichzeitig anschlie-
ßen.
r HAUPTEINHEIT [MAIN UNIT]
Buchse zum Anschluss des mitgelieferten Steuerka-
bels OPC-2253 für die Verbindung des Bedienteils
mit der Haupteinheit.
KEINESFALLS Ethernet-Kabel anderer Hersteller ver-
wenden.
t GERÄTEFÜSSE
Die Länge der Aufstellfüße ist für zwei Höhen wähl-
bar.
ver bedient.
y
[PHONES/SP]
Umschaltung für die [PHONES/SP]-Buchse zum
wahlweisen Anschluss eines Kopfhörers oder eines
externen Lautsprechers.
u GEWINDEBOHRUNG FÜR HALTERUNG
Passend für Stativschrauben (Produkt von Dritther-
stellern).
i GEWINDEBOHRUNGEN FÜR ICOM-HALTERUNG
Passend für die Befestigungsschrauben der optio-
nalen Bedienteilhalterung MBA-1.
fuß MBF-1 verwendet werden soll.
1-13
GERÄTEBESCHREIBUNG
u i
1
-
-
