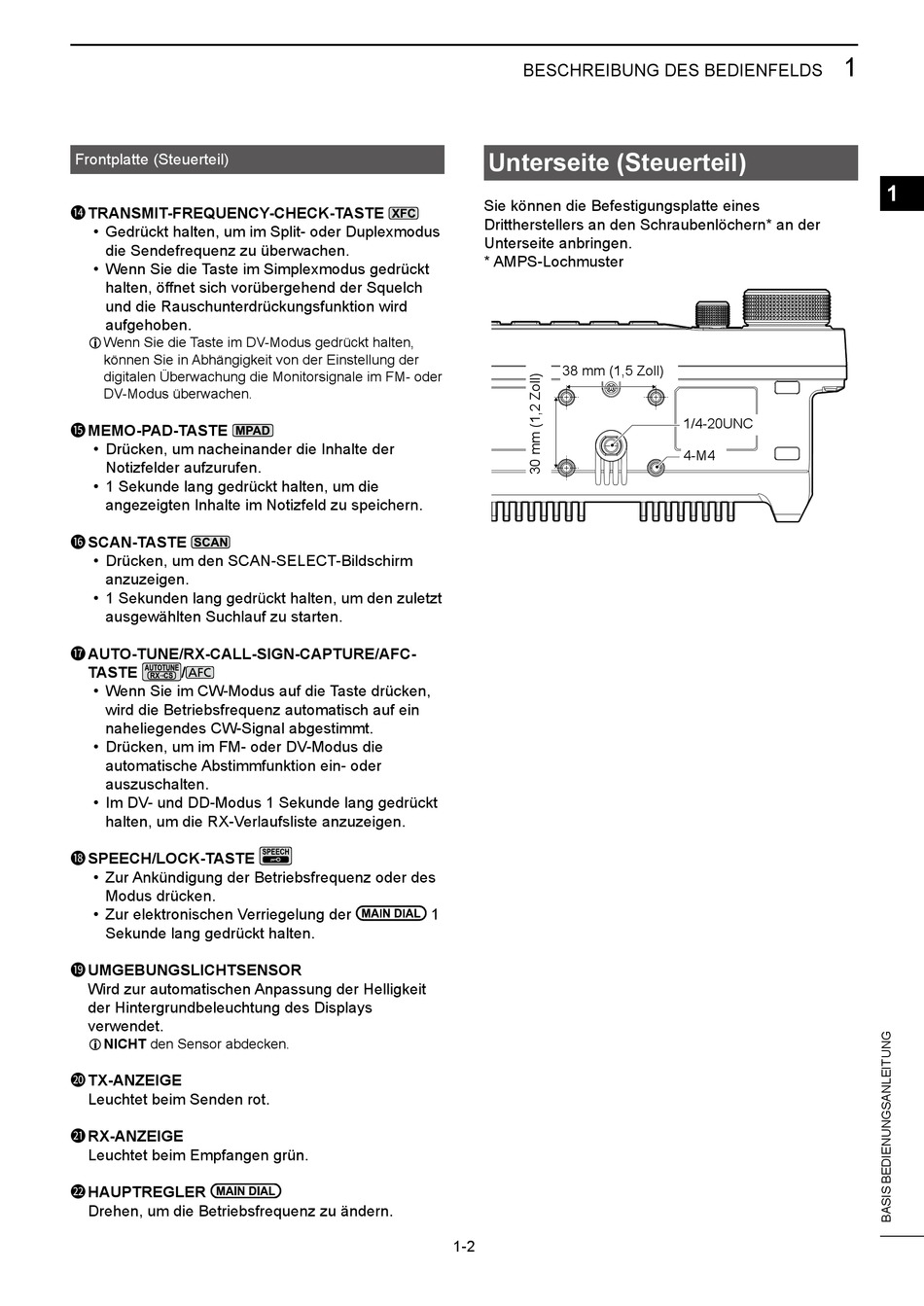

Frontplatte (Steuerteil)
14 TRANSMIT-FREQUENCY-CHECK-TASTE
• Gedrückt halten, um im Split- oder Duplexmodus
die Sendefrequenz zu überwachen.
• Wenn Sie die Taste im Simplexmodus gedrückt
halten, öffnet sich vorübergehend der Squelch
und die Rauschunterdrückungsfunktion wird
aufgehoben.
L Wenn Sie die Taste im DV-Modus gedrückt halten,
können Sie in Abhängigkeit von der Einstellung der
digitalen Überwachung die Monitorsignale im FM- oder
DV-Modus überwachen.
15 MEMO-PAD-TASTE
• Drücken, um nacheinander die Inhalte der
Notizfelder aufzurufen.
• 1 Sekunde lang gedrückt halten, um die
angezeigten Inhalte im Notizfeld zu speichern.
16 SCAN-TASTE
• Drücken, um den SCAN-SELECT-Bildschirm
anzuzeigen.
• 1 Sekunden lang gedrückt halten, um den zuletzt
ausgewählten Suchlauf zu starten.
17 AUTO-TUNE/RX-CALL-SIGN-CAPTURE/AFC-
TASTE
/
• Wenn Sie im CW-Modus auf die Taste drücken,
wird die Betriebsfrequenz automatisch auf ein
naheliegendes CW-Signal abgestimmt.
• Drücken, um im FM- oder DV-Modus die
automatische Abstimmfunktion ein- oder
auszuschalten.
• Im DV- und DD-Modus 1 Sekunde lang gedrückt
halten, um die RX-Verlaufsliste anzuzeigen.
18 SPEECH/LOCK-TASTE
• Zur Ankündigung der Betriebsfrequenz oder des
Modus drücken.
• Zur elektronischen Verriegelung der
Sekunde lang gedrückt halten.
19 UMGEBUNGSLICHTSENSOR
Wird zur automatischen Anpassung der Helligkeit
der Hintergrundbeleuchtung des Displays
verwendet.
L NICHT den Sensor abdecken.
20 TX-ANZEIGE
Leuchtet beim Senden rot.
21 RX-ANZEIGE
Leuchtet beim Empfangen grün.
22 HAUPTREGLER
Drehen, um die Betriebsfrequenz zu ändern.
BESCHREIBUNG DES BEDIENFELDS
Unterseite (Steuerteil)
Sie können die Befestigungsplatte eines
Drittherstellers an den Schraubenlöchern* an der
Unterseite anbringen.
* AMPS-Lochmuster
38 mm (1,5 Zoll)
1
1-2
1
1/4-20UNC
4-M4
1
