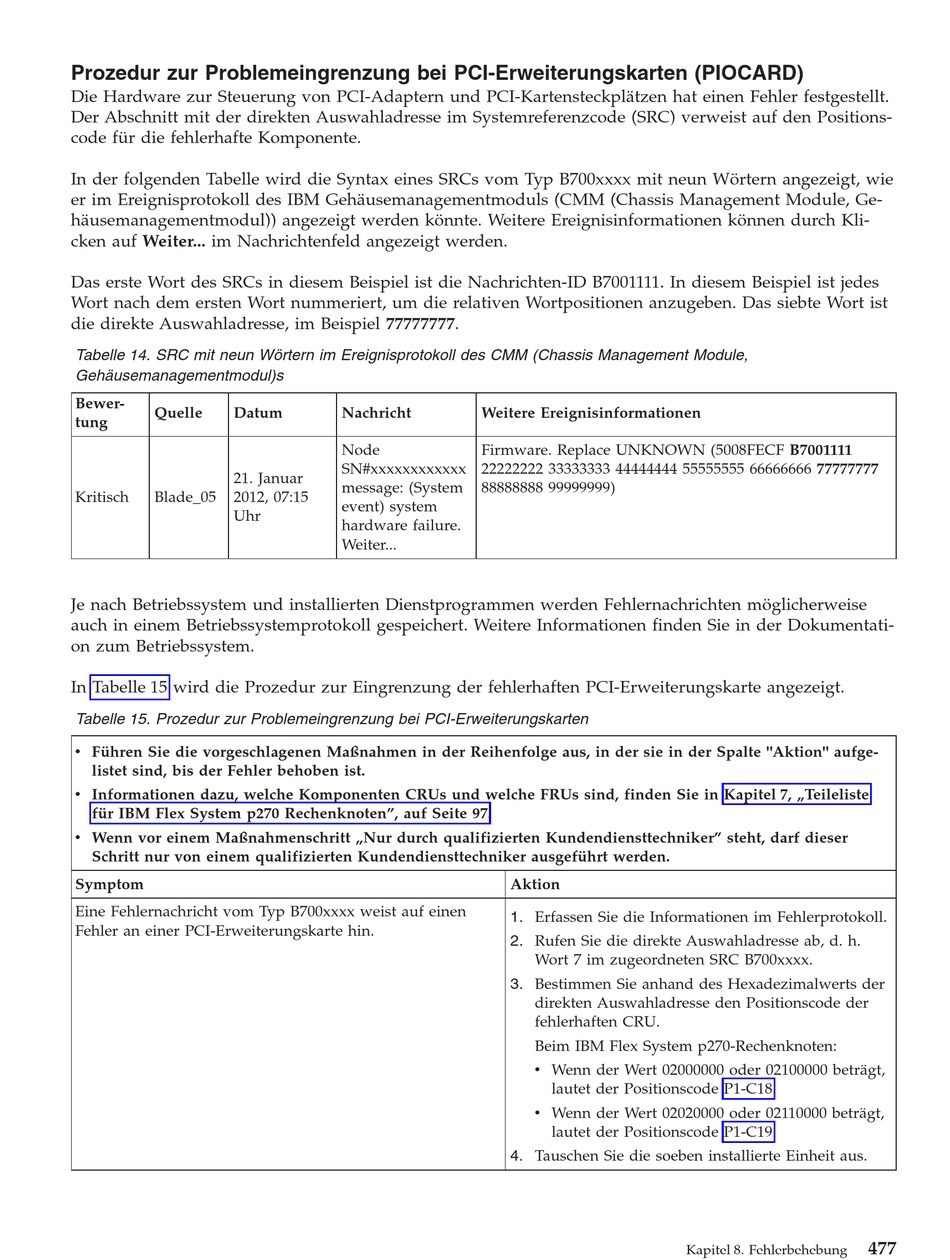

Prozedur zur Problemeingrenzung bei PCI-Erweiterungskarten (PIOCARD)
Die Hardware zur Steuerung von PCI-Adaptern und PCI-Kartensteckplätzen hat einen Fehler festgestellt.
Der Abschnitt mit der direkten Auswahladresse im Systemreferenzcode (SRC) verweist auf den Positions-
code für die fehlerhafte Komponente.
In der folgenden Tabelle wird die Syntax eines SRCs vom Typ B700xxxx mit neun Wörtern angezeigt, wie
er im Ereignisprotokoll des IBM Gehäusemanagementmoduls (CMM (Chassis Management Module, Ge-
häusemanagementmodul)) angezeigt werden könnte. Weitere Ereignisinformationen können durch Kli-
cken auf Weiter... im Nachrichtenfeld angezeigt werden.
Das erste Wort des SRCs in diesem Beispiel ist die Nachrichten-ID B7001111. In diesem Beispiel ist jedes
Wort nach dem ersten Wort nummeriert, um die relativen Wortpositionen anzugeben. Das siebte Wort ist
die direkte Auswahladresse, im Beispiel 77777777.
Tabelle 14. SRC mit neun Wörtern im Ereignisprotokoll des CMM (Chassis Management Module,
Gehäusemanagementmodul)s
Bewer-
Quelle
Datum
tung
21. Januar
Kritisch
Blade_05
2012, 07:15
Uhr
Je nach Betriebssystem und installierten Dienstprogrammen werden Fehlernachrichten möglicherweise
auch in einem Betriebssystemprotokoll gespeichert. Weitere Informationen finden Sie in der Dokumentati-
on zum Betriebssystem.
In Tabelle 15 wird die Prozedur zur Eingrenzung der fehlerhaften PCI-Erweiterungskarte angezeigt.
Tabelle 15. Prozedur zur Problemeingrenzung bei PCI-Erweiterungskarten
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge aus, in der sie in der Spalte "Aktion" aufge-
listet sind, bis der Fehler behoben ist.
v Informationen dazu, welche Komponenten CRUs und welche FRUs sind, finden Sie in Kapitel 7, „Teileliste
für IBM Flex System p270 Rechenknoten", auf Seite 97.
v Wenn vor einem Maßnahmenschritt „Nur durch qualifizierten Kundendiensttechniker" steht, darf dieser
Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden.
Symptom
Eine Fehlernachricht vom Typ B700xxxx weist auf einen
Fehler an einer PCI-Erweiterungskarte hin.
Nachricht
Weitere Ereignisinformationen
Node
Firmware. Replace UNKNOWN (5008FECF B7001111
SN#xxxxxxxxxxxx
22222222 33333333 44444444 55555555 66666666 77777777
message: (System
88888888 99999999)
event) system
hardware failure.
Weiter...
Aktion
1. Erfassen Sie die Informationen im Fehlerprotokoll.
2. Rufen Sie die direkte Auswahladresse ab, d. h.
3. Bestimmen Sie anhand des Hexadezimalwerts der
4. Tauschen Sie die soeben installierte Einheit aus.
Wort 7 im zugeordneten SRC B700xxxx.
direkten Auswahladresse den Positionscode der
fehlerhaften CRU.
Beim IBM Flex System p270-Rechenknoten:
v Wenn der Wert 02000000 oder 02100000 beträgt,
lautet der Positionscode P1-C18.
v Wenn der Wert 02020000 oder 02110000 beträgt,
lautet der Positionscode P1-C19.
Kapitel 8. Fehlerbehebung
477
