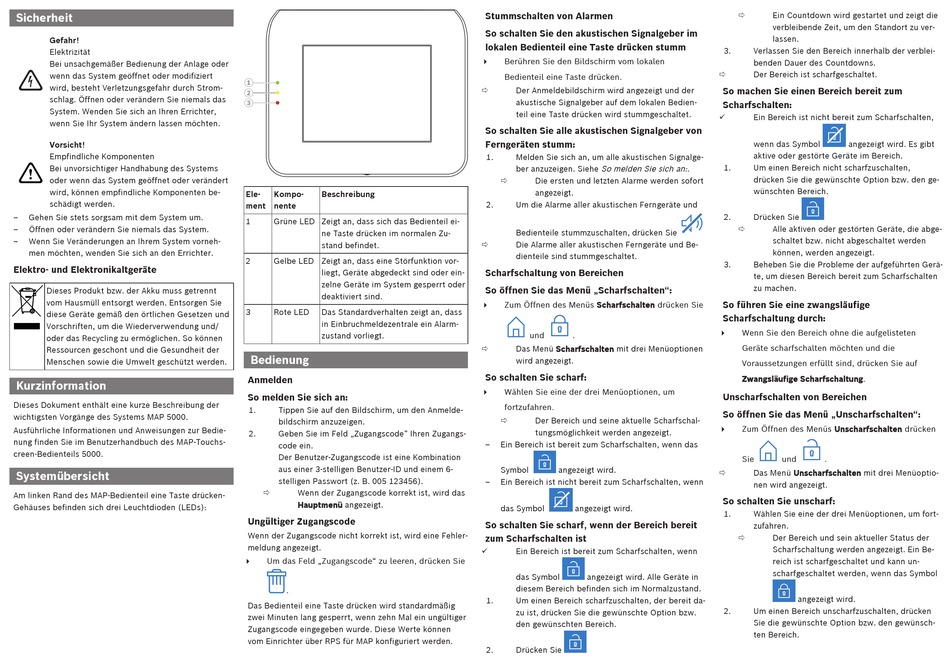

Bosch MAP touch keypad 5000 Kurzbedienungsanleitung

Sicherheit
Gefahr!
Elektrizität
Bei unsachgemäßer Bedienung der Anlage oder
wenn das System geöffnet oder modifiziert
wird, besteht Verletzungsgefahr durch Strom-
schlag. Öffnen oder verändern Sie niemals das
System. Wenden Sie sich an Ihren Errichter,
wenn Sie Ihr System ändern lassen möchten.
Vorsicht!
Empfindliche Komponenten
Bei unvorsichtiger Handhabung des Systems
!
oder wenn das System geöffnet oder verändert
wird, können empfindliche Komponenten be-
schädigt werden.
– Gehen Sie stets sorgsam mit dem System um.
– Öffnen oder verändern Sie niemals das System.
– Wenn Sie Veränderungen an Ihrem System vorneh-
men möchten, wenden Sie sich an den Errichter.
Elektro- und Elektronikaltgeräte
Dieses Produkt bzw. der Akku muss getrennt
vom Hausmüll entsorgt werden. Entsorgen Sie
diese Geräte gemäß den örtlichen Gesetzen und
Vorschriften, um die Wiederverwendung und/
oder das Recycling zu ermöglichen. So können
Ressourcen geschont und die Gesundheit der
Menschen sowie die Umwelt geschützt werden.
Kurzinformation
Dieses Dokument enthält eine kurze Beschreibung der
wichtigsten Vorgänge des Systems MAP 5000.
Ausführliche Informationen und Anweisungen zur Bedie-
nung finden Sie im Benutzerhandbuch des MAP-Touchs-
creen-Bedienteils 5000.
Systemübersicht
Am linken Rand des MAP-Bedienteil eine Taste drücken-
Gehäuses befinden sich drei Leuchtdioden (LEDs):
Ele- Kompo- Beschreibung
ment nente
1 Grüne LED Zeigt an, dass sich das Bedienteil ei-
ne Taste drücken im normalen Zu-
stand befindet.
2 Gelbe LED Zeigt an, dass eine Störfunktion vor-
liegt, Geräte abgedeckt sind oder ein-
zelne Geräte im System gesperrt oder
deaktiviert sind.
3 Rote LED Das Standardverhalten zeigt an, dass
in Einbruchmeldezentrale ein Alarm-
zustand vorliegt.
Bedienung
Anmelden
So melden Sie sich an:
1. Tippen Sie auf den Bildschirm, um den Anmelde-
bildschirm anzuzeigen.
2. Geben Sie im Feld „Zugangscode" Ihren Zugangs-
code ein.
Der Benutzer-Zugangscode ist eine Kombination
aus einer 3-stelligen Benutzer-ID und einem 6-
stelligen Passwort (z. B. 005 123456).
ð Wenn der Zugangscode korrekt ist, wird das
Hauptmenü angezeigt.
Ungültiger Zugangscode
Wenn der Zugangscode nicht korrekt ist, wird eine Fehler-
meldung angezeigt.
4 Um das Feld „Zugangscode" zu leeren, drücken Sie
.
Das Bedienteil eine Taste drücken wird standardmäßig
zwei Minuten lang gesperrt, wenn zehn Mal ein ungültiger
Zugangscode eingegeben wurde. Diese Werte können
vom Einrichter über RPS für MAP konfiguriert werden.
Stummschalten von Alarmen
So schalten Sie den akustischen Signalgeber im
lokalen Bedienteil eine Taste drücken stumm
4 Berühren Sie den Bildschirm vom lokalen
Bedienteil eine Taste drücken.
ð Der Anmeldebildschirm wird angezeigt und der
akustische Signalgeber auf dem lokalen Bedien-
teil eine Taste drücken wird stummgeschaltet.
So schalten Sie alle akustischen Signalgeber von
Ferngeräten stumm:
1. Melden Sie sich an, um alle akustischen Signalge-
ber anzuzeigen. Siehe So melden Sie sich an: .
ð Die ersten und letzten Alarme werden sofort
angezeigt.
2. Um die Alarme aller akustischen Ferngeräte und
Bedienteile stummzuschalten, drücken Sie
ð Die Alarme aller akustischen Ferngeräte und Be-
dienteile sind stummgeschaltet.
Scharfschaltung von Bereichen
So öffnen Sie das Menü „Scharfschalten":
4 Zum Öffnen des Menüs Scharfschalten drücken Sie
und .
ð Das Menü Scharfschalten mit drei Menüoptionen
wird angezeigt.
So schalten Sie scharf:
4 Wählen Sie eine der drei Menüoptionen, um
fortzufahren.
ð Der Bereich und seine aktuelle Scharfschal-
tungsmöglichkeit werden angezeigt.
– Ein Bereich ist bereit zum Scharfschalten, wenn das
Symbol angezeigt wird.
– Ein Bereich ist nicht bereit zum Scharfschalten, wenn
das Symbol angezeigt wird.
So schalten Sie scharf, wenn der Bereich bereit
zum Scharfschalten ist
ü Ein Bereich ist bereit zum Scharfschalten, wenn
das Symbol angezeigt wird. Alle Geräte in
diesem Bereich befinden sich im Normalzustand.
1. Um einen Bereich scharfzuschalten, der bereit da-
zu ist, drücken Sie die gewünschte Option bzw.
den gewünschten Bereich.
2. Drücken Sie
ð Ein Countdown wird gestartet und zeigt die
verbleibende Zeit, um den Standort zu ver-
lassen.
3. Verlassen Sie den Bereich innerhalb der verblei-
benden Dauer des Countdowns.
ð Der Bereich ist scharfgeschaltet.
So machen Sie einen Bereich bereit zum
Scharfschalten:
ü Ein Bereich ist nicht bereit zum Scharfschalten,
wenn das Symbol angezeigt wird. Es gibt
aktive oder gestörte Geräte im Bereich.
1. Um einen Bereich nicht scharfzuschalten,
drücken Sie die gewünschte Option bzw. den ge-
wünschten Bereich.
2. Drücken Sie
ð Alle aktiven oder gestörten Geräte, die abge-
schaltet bzw. nicht abgeschaltet werden
können, werden angezeigt.
3. Beheben Sie die Probleme der aufgeführten Gerä-
te, um diesen Bereich bereit zum Scharfschalten
zu machen.
So führen Sie eine zwangsläufige
Scharfschaltung durch:
4 Wenn Sie den Bereich ohne die aufgelisteten
Geräte scharfschalten möchten und die
Voraussetzungen erfüllt sind, drücken Sie auf
Zwangsläufige Scharfschaltung.
Unscharfschalten von Bereichen
So öffnen Sie das Menü „Unscharfschalten":
4 Zum Öffnen des Menüs Unscharfschalten drücken
Sie und .
ð Das Menü Unscharfschalten mit drei Menüoptio-
nen wird angezeigt.
So schalten Sie unscharf:
1. Wählen Sie eine der drei Menüoptionen, um fort-
zufahren.
ð Der Bereich und sein aktueller Status der
Scharfschaltung werden angezeigt. Ein Be-
reich ist scharfgeschaltet und kann un-
scharfgeschaltet werden, wenn das Symbol
angezeigt wird.
2. Um einen Bereich unscharfzuschalten, drücken
Sie die gewünschte Option bzw. den gewünsch-
ten Bereich.
