2.7.7. Ausgänge Seite
Der Analysator hat zwei 4-20 mA-Ausgänge und zwei Konzentrationsalarm-Relais. Der primäre
4-20 mA ist fest auf den kalibrierten Bereich des Gerätes eingestellt, der zweite ist frei wählbar
von 0 bis 100 %. Der Analysator ist für Ausgänge mit 4 mA und 20 mA geeignet, was die
Installation und Inbetriebnahme erleichtert. Der Benutzer kann diese Ausgänge über die HMI
trimmen; dazu kann er den entsprechenden Kanal markieren und die Pfeile nach oben und unten
zur Anpassung des Ausgangs verwendet.
Parameter
Beschreibung/Funktion
4 mA-Ausgang auf Kanal 1 trimmen
CH1 TRIM Z
20 mA-Ausgang auf Kanal 1 trimmen
CH1 TRIM S
4 mA-Ausgang auf Kanal 2 trimmen
CH2 TRIM Z
20 mA-Ausgang auf Kanal 2 trimmen
CH2 TRIM S
4 mA-Punkt für Kanal 2 einstellen
CH2 ZERO
20 mA-Punkt für Kanal 2 einstellen
CH2 SPAN
Runterscrollen über die Ausgänge, um dieses Menü einzugeben.
Michell Instruments

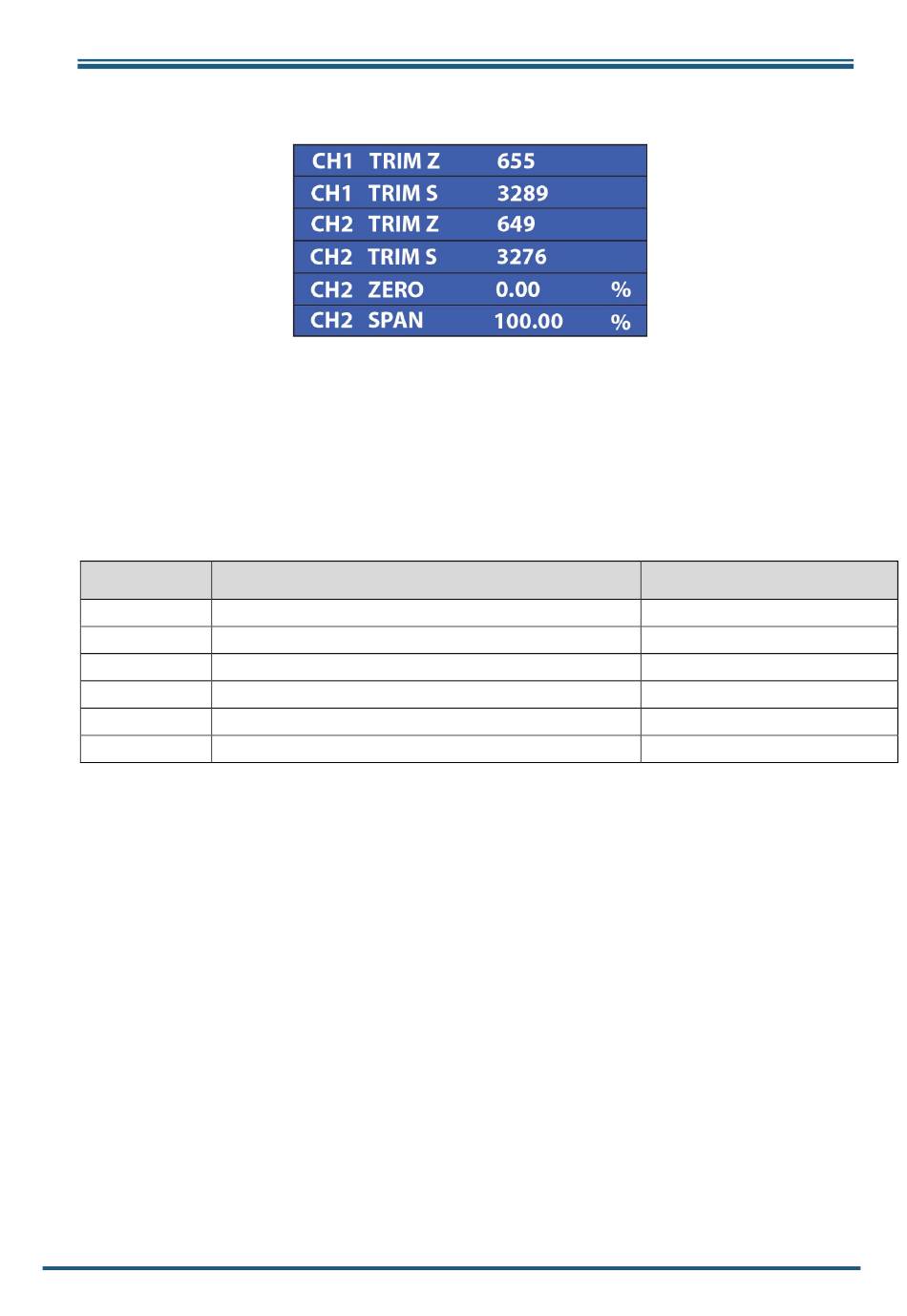

Abb 24 Ausgänge Seite
XTP601 Bedienungsanleitung
Optionen
+/- 660
+/- 3300
+/- 660
+/- 3300
0.00 to 100%
0.00 to 100%
23
