XTP601 Bedienungsanleitung
2.7.1. Einstell-Parameter
Der Analysator ist mit einem Mikroprozessor ausgestattet und bietet so dem Bediener einstellbare
Parameter und Eigenschaften.
Die Einstellmöglichkeiten sind optisch hervorgehoben. Nach Anwahl des gewünschten
Parameters kann man, bis auf die Modbus ID, zwischen den Optionen
Taste hin- und herschalten. Falls nur 1 Analysator angeschlossen ist, wird der Parameter Modbus-
ID auf '
1
' gesetzt.
Parameter
Beschreibung/Funktion
Schaltet die Verwendung der Feld-Kalibrierung ein oder aus.
FIELD CAL
Schaltet die Druck-Kompensation ein oder aus.
PRESS COMP
Wenn die Druck-Kompensation eingeschaltet ist, erscheint ein P
Symbol auf der Hauptanzeige.
EXT COMP
Schaltet die externe Sensor-Kompensation ein oder aus.
Schaltet den High Speed Response- Modus (HSR) ein und aus.
Im eingeschalteten HSR-Modus kann die Ansprechzeit des
Analysators beschleunigt werden. Der HSR-Modus wird
automatisch ausgeschaltet wenn eine Kalibrierung durchgeführt
wird. Ist HSR auf ON, so werden diese Werte aus dem % O
HSR-Wert abgeleitet:
HSR
• mA-Ausgang (für beide Ausgangskanäle)
• Alarm-Schaltpunkte
• Diagrammwerte
• Min-/Max-Wert
Die Hauptanzeige zeigt ebenfalls den HSR-Wert an. (genauer %
O
p)
2
Der NON HSR-Wert wird in der Status-Zeile angezeigt.
Begrenzt die % O
eine Abweichung unter 0.00 bzw. über 100.00 (für
LIMIT 0-100%
unterdrückten Nullpunkt) nicht sichtbar ist.
mA-Ausgänge werden entsprechend begrenzt.
Geräte-Netzwerkadresse für die Modbus-Kommunikation
Modbus ID
97313 DE Ausgabe 7, März 2020

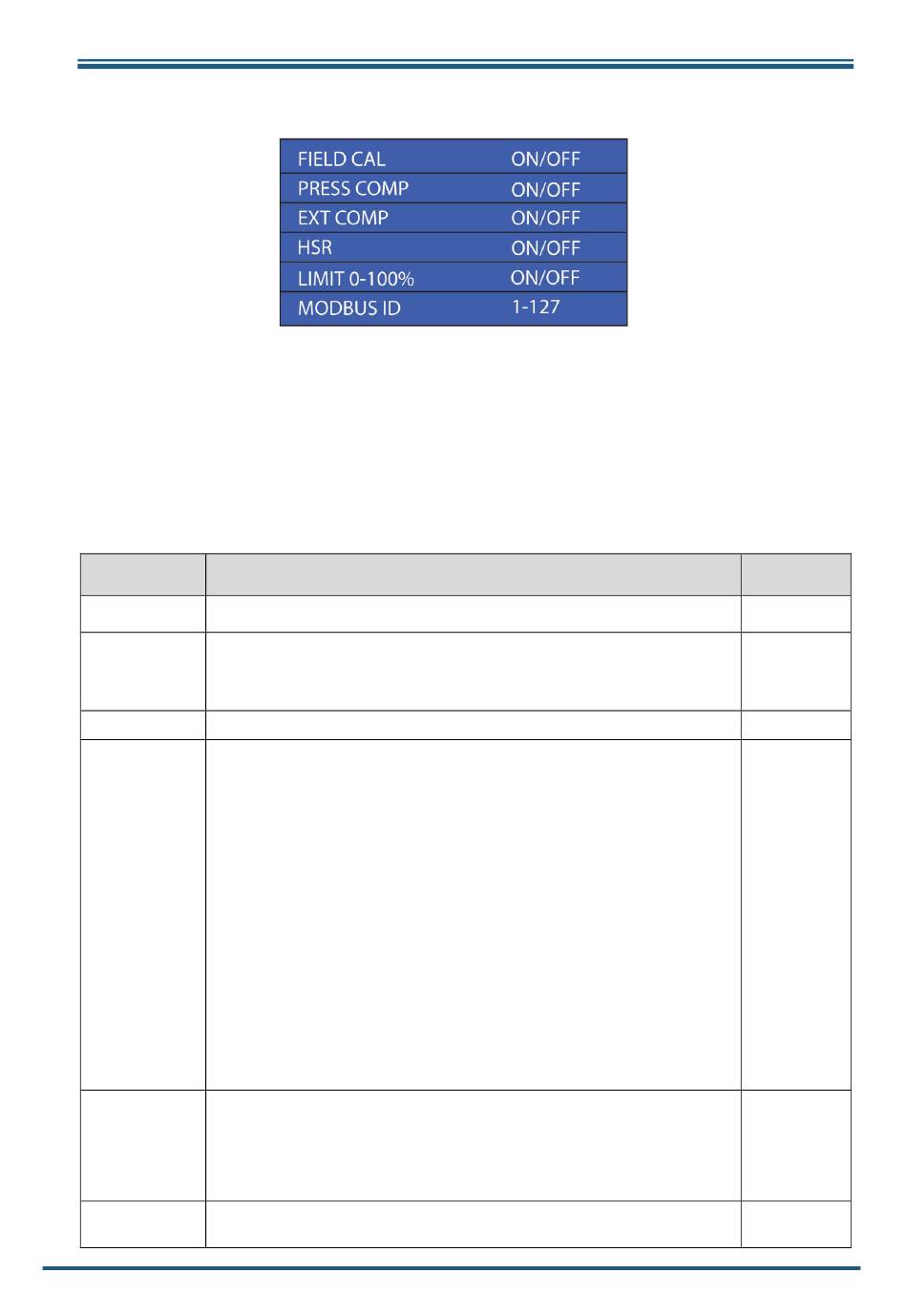

Abb 17 Einstell-Parameter
und % O
p auf 0.00 und 100.00%, sodass
2
2
ON/OFF
ENTER
mit der
Optionen
ON/OFF
ON/OFF
ON/OFF
2
ON/OFF
ON/OFF
1-127
16
-
