XTP601 Bedienungsanleitung
4.2. System-Komponenten
Der XTP601 Sauerstoffanalysator ist modular aufgebaut die wichtigsten Komponenten sind
unten dargestellt:
A
Gehäusedeckel mit Anzeige und Sensorbildschirm
B
Gerätegehäuse
C
Messzelle
D
Hauptplatine (Motherboard)
E
Anzeige-Platine
F
Schnelllöseeinrichtung für Anzeige-Platine
G
Kabel/Kabeldurchführung (3 verfügbar)
H
Gas-Einlass (linken Seite) / Gas-Auslass (rechts)
97313 DE Ausgabe 7, März 2020

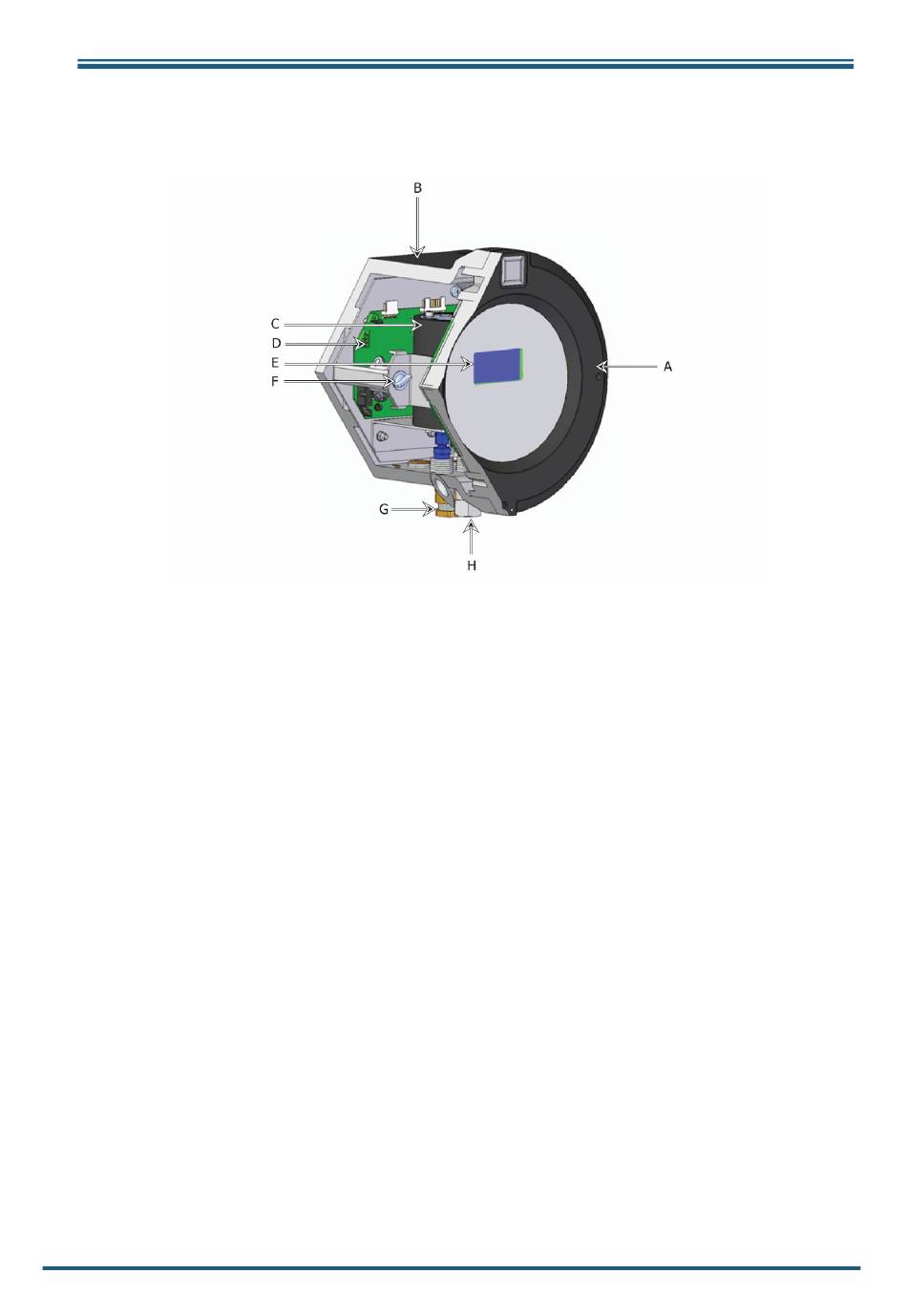

Abb 30 XTP601-Schnittmodell mit Haupt-Komponenten
