3.1. 1-Punkt-Kalibrierung
Dies ist eine Überlagerung der Werks-Kalibrierung durch eine Verschiebung an einem Punkt. Die
1 Punkt-Kalibrierung wird vorgenommen, um kleinere Abweichungen und geringfügige
Änderungen durch den Transport zu korrigieren. Diese Kalibrierung erhöht die Genauigkeit im
Kalibrierpunkt stark und verbessert sie im gesamten Messbereich.
Die Konzentration des Kalibriergases sollte so gewählt werden, dass sie dem zukünftigen
Arbeitspunkt des Gerätes entspricht. z.B. bei einem Arbeitspunkt im Bereich von ca. 6% sollte
ein 6.51%-iges Kalibriergas verwendet werden.
1. ApSpülen Sie das Gerät für mindestens 5 Minuten mit dem Kalibriergas. Bis die Grafik, für 1-
2 Minuten eine flache Linie zeigt.
2. Drücken Sie „ENTER", um auf der „PassCode" Seite 1919 einzugeben. Navigieren Sie zu der
„Field CAL"-Seite mit dem () Taste nach oben. Drücken Sie „Enter" um „CAL TYPE" zu
markieren und „1 Point" einzustellen.
3. Drückern Sie "Enter" um REF GAS 1 zu wählen und benutzen Sie die hoch () und runter
Taste () um den passenend Wert der Konzentration des Kalibriergases einzugeben.
Hinweis: Dieser Wert muss nur nach einem Wechsel des Kalibriergas- Zylinders
neu eingestellt werden. Drücken Sie „Enter" um diesen Menüpunkt zu verlassen.
4. Stellen Sie sicher, dass sich der eingestellte Wert stabilisiert hat. HINWEIS: Während sich der
Messwert stabilisiert, ist eine ~ Symbol neben 'Adjusted' zusehen.Wenn das ~ Symbol
verschwindet, hat sich der Messwert stabilisiert und die nächste Änderung kann
vorgenommen werden.
5. Drücken Sie „ENTER" zum markieren von „ACTUAL1" und drücken Sie die hoch () Taste
dreimal. Stellen Sie sicher, dass der „ACTUAL1" Wert nun gleich dem eingestellten Wert (±
0,01%) ist. Drücken Sie „ENTER" um diesen Menüpunkt zu verlassen. Drücken Sie "ESC", um
zum Hauptbildschirm zurück zu kehren.
6. Der „Adjusted" Wert wird nun der gleiche sein wie der auf der Hauptangezeigt Seite und
gleich dem Kalibriergas.
7. Der Kalibrierungsvorgang ist abgeschlossen. Rückkehr zum messen des Prozessgases.
Michell Instruments

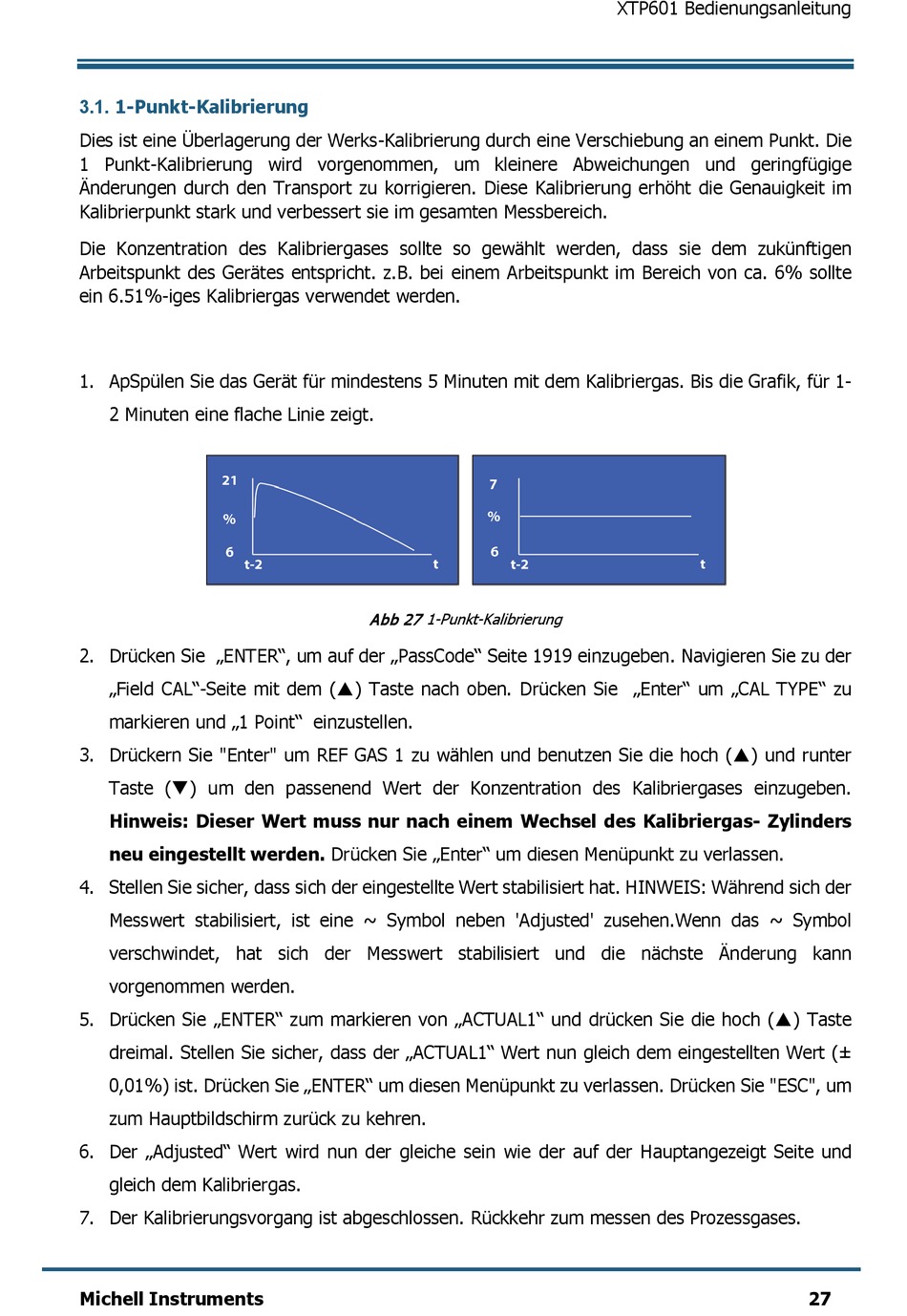

Abb 27 1-Punkt-Kalibrierung
XTP601 Bedienungsanleitung
27
